第 5 章 運算子與執行時

同一份輸入，剛用於一個輸出，接著又要用於旁邊的輸出：若仍留在計算單元附近，下一次就可以直接使用；若已經換走，就要重新搬來。矩陣乘法的程式需要安排這些使用次序，並給輸入和部分和留下合適的空間。僅僅改變一次處理多少輸出、先算哪一塊，就會改變重複搬移的次數，以及能夠同時執行的任務數。

本章的矩陣乘算例需要約 103 GFLOPs 的運算，輸入、權重和輸出總共佔 128 MiB，一種分塊實作的讀寫量卻達到約 3 GiB。擴大輸出塊可以讓輸入多用幾次，把讀寫量減半，但每個塊的區域性儲存需求也從 24 KiB 增至 80 KiB。有了這些數字，就能判斷減少搬移節省的時間，能否抵消同時執行的塊數變少帶來的損失。

第 4 章介紹了加速器的計算能力、儲存容量和資料傳輸頻寬。本章討論程式如何利用這些資源。以一段 FFN 為例，先說明主機如何發起計算、加速器如何完成任務，再分析矩陣乘的迴圈與分塊，以及相鄰運算子如何共享中間結果。隨後討論編譯器和執行時如何實作這些最佳化，最後計算這些最佳化能讓完整請求節省多少時間。

本章主要使用 Qwen3-8B 的 FFN 作為算例：隱藏寬度 \(H=4096\)，FFN 中間寬度 \(F=12288\)。先同時處理 \(M=1024\) 個 token，將各 token 的 4096 維特徵向量排成輸入矩陣 X，計算一支投影 \(C=XW\)；X、W 和 C 使用 BF16，每個元素佔 2 bytes，矩陣乘使用 FP32 累加。M 表示一次呼叫處理的 token 數，每個 token 對應輸入矩陣的一行。這些 token 可以來自 prefill 的一段輸入，也可以來自同一批中的多個請求；單請求逐 token decode 時，M 為 1。¹

物件	形狀	大小	在計算中的作用
輸入 X	\([1024,4096]\)	8 MiB	每個 token 的特徵向量佔一行，投影后得到該 token 的新特徵向量
權重 W	\([4096,12288]\)	96 MiB	由 1024 個 token 的投影計算共享
投影 C	\([1024,12288]\)	24 MiB	隨後做活化函數等處理

本章圍繞三個問題展開：哪些工作在重複執行，哪些資料能夠複用，哪些計算或等待決定了總時間。回答這些問題時，程式在加速器上的執行單位是 kernel。分析讀寫量、緩衝容量和 kernel 數，可以瞭解程式做了多少工作；再結合這些工作的執行順序，才能計算程式需要多長時間。

5.1 加速器執行過程中的提交、搬移與同步

先考慮輸入和輸出都在 CPU 記憶體中的矩陣乘。CPU 準備輸入，將輸入送入 GPU，發起計算，再取回結果。這一過程需要兩個處理器協作。理解兩者何時獨立執行、何時等待對方，是後續融合、流水和圖重放的基礎。

5.1.1 從框架呼叫到 kernel launch

PyTorch 是表達張量運算並組織模型執行的軟體框架。呼叫其矩陣乘法時，CPU 首先執行框架程式碼：讀取張量形狀和資料型別，選擇實作，準備地址和參數，再透過執行時與驅動向 GPU 提交任務。向加速器發起一次 kernel 執行稱為 kernel launch。執行時負責提交任務、管理記憶體和同步執行；編譯器則事先或在首次呼叫時生成加速器程式碼。

這裡有三個層次：運算子描述數學工作，例如矩陣乘和活化函數運算；kernel 在加速器上完成這項工作；launch 是 CPU 發起這次執行的動作。一個矩陣乘可以由多個 kernel 完成，幾個逐元素運算子也可以由同一個 kernel 完成。因此，既可以最佳化加速器上的計算，也可以減少主機準備和提交任務的開銷。

CUDA 執行一個 kernel 時會啟動多個執行緒。若干執行緒組成一個執行緒塊（thread block），所有執行緒塊組成一個執行緒網格（grid）。矩陣乘通常把輸出矩陣分成多個 tile，交給不同執行緒塊計算，塊內執行緒協作讀取輸入並累加結果。加速器將執行緒塊安排到有可用資源的 SM 上。較早完成的塊釋放資源，後續塊便可開始；因此，grid 中的執行緒塊可以分批執行。

kernel launch 採用非同步提交。呼叫回傳時，CPU 已完成這次提交，GPU 則按照任務佇列和依賴關係執行。CPU 可以立即準備下一項任務。只有當 CPU 要用加速器的結果，或者要覆蓋加速器還在使用的資料時，CPU 才需要等相應的加速器操作完成。³⁰

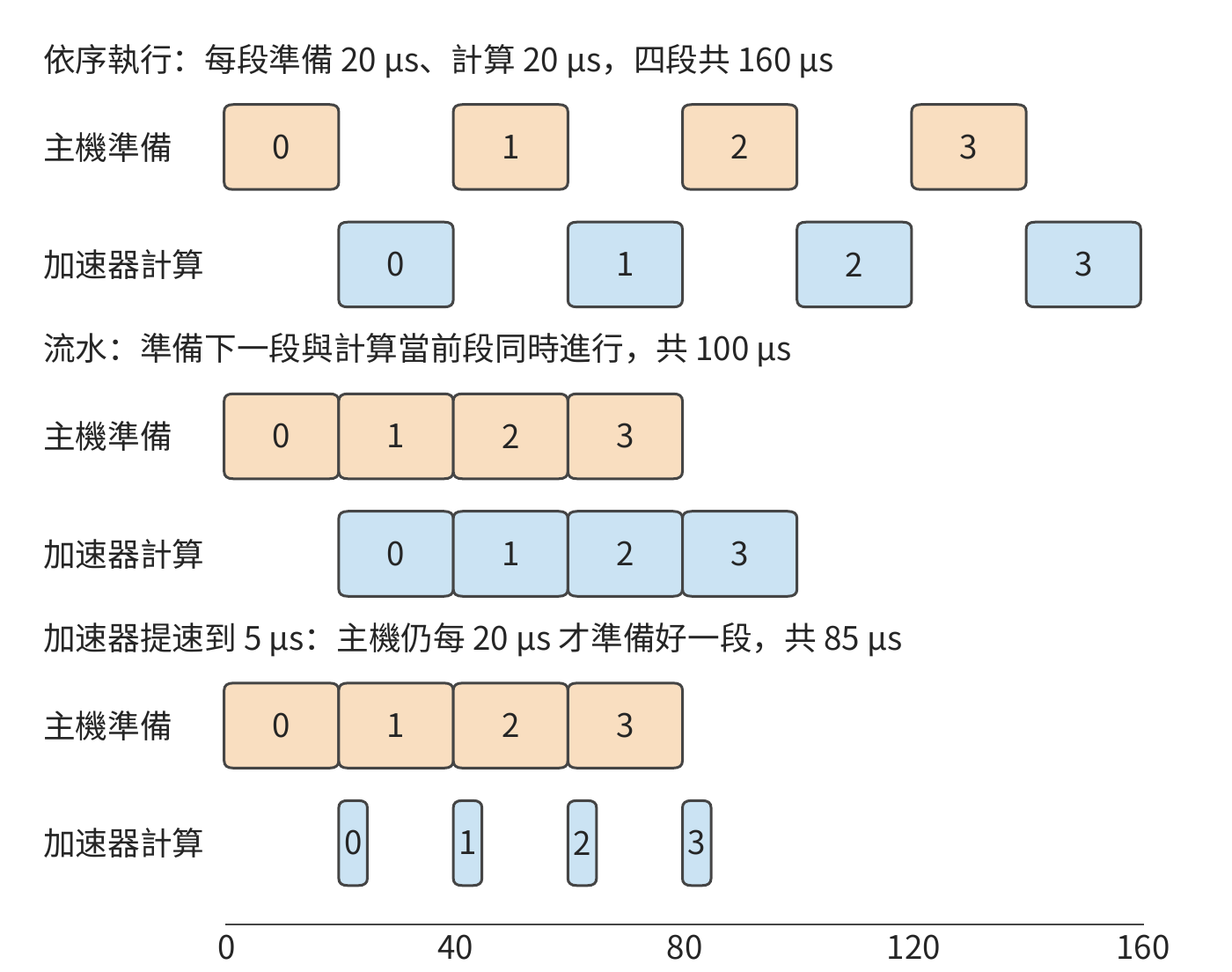

這種分工形成一條簡單流水：CPU 準備並提交任務，GPU 執行任務。大矩陣計算持續較久，CPU 有時間準備下一次呼叫；小運算子迅速結束，GPU 更容易執行完佇列中的任務，停下來等待 CPU 提交下一項。因此，可以從兩方面加速：減少加速器等待主機的時間，以及縮短 kernel 本身的執行時間。

5.1.2 主機與加速器之間的資料複製

CPU 能夠提前提交下一項任務，加速器卻只有在輸入到達後才能計算。先分析資料的傳輸過程，就能看清提交任務後、開始計算前還需要完成哪些工作。除了第 4 章介紹的 H2D 與 D2H，有獨立視訊記憶體的 GPU 還常在視訊記憶體內部複製，常見的複製方向有三種：

名稱	複製方向	典型物件
H2D	主機記憶體 → 視訊記憶體	當前 batch 的輸入張量
D2H	視訊記憶體 → 主機記憶體	CPU 要使用的計算結果
D2D	視訊記憶體 → 視訊記憶體	固定輸入緩衝或重排結果

上述矩陣乘的執行過程是：

CPU 準備輸入 → H2D → GPU 計算 → D2H → CPU 使用結果。

圖 5-1 畫出這些資料在兩側記憶體中的位置和複製方向。

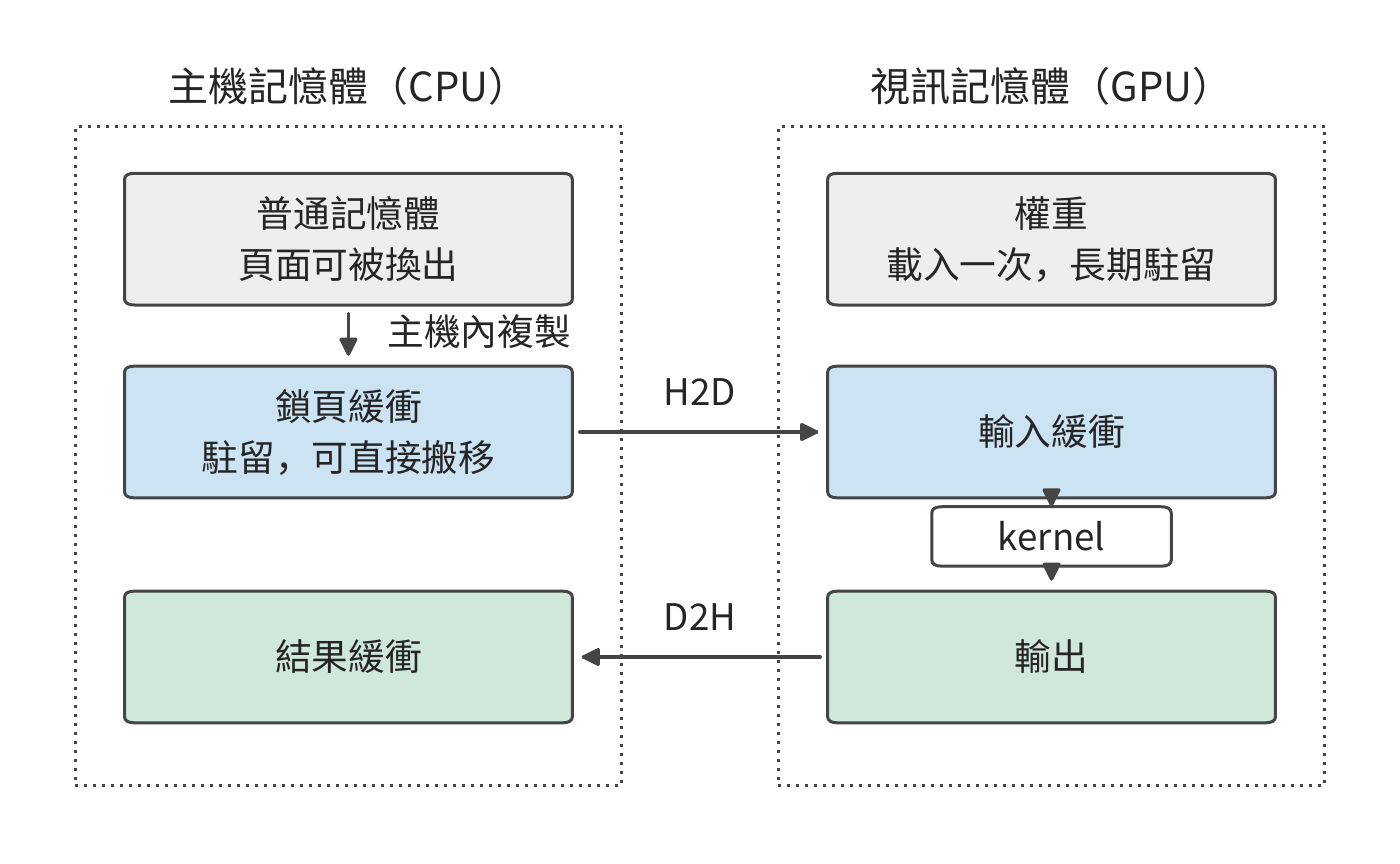

圖 5-1：H2D 把輸入從主機的鎖頁緩衝搬進視訊記憶體，D2H 把結果搬回主機；權重載入一次後留在視訊記憶體，kernel 直接讀取視訊記憶體中的輸入並寫出輸出。普通記憶體中的資料要先複製到鎖頁緩衝，才能由複製引擎直接搬移。

執行完整模型時，並非每次呼叫都要重新傳入所有資料。權重載入後可以一直保留在視訊記憶體中，層間活化值可以由下一個 kernel 直接讀取，KV 也可以在後續 decode 步中繼續使用。如果取樣在 GPU 上完成，CPU 只需接收少量 token ID。因此，主機與加速器之間的複製次數，與加速器內部的讀取次數並不相同：一份權重可以只傳入一次，卻在加速器上讀取多次。

例 5-1：主機到 GPU 的輸入傳輸需要多久？ \([8192,4096]\) 的 BF16 張量佔 \(8192\times4096\times2=64\) MiB。RTX PRO 6000 經 PCIe Gen5 x16 接到主機，每個方向的標稱頻寬為 64 GB/s，³²傳輸時間為：

\[ T_{\mathrm{H2D}}=\frac{64\ \mathrm{MiB}}{64\ \mathrm{GB/s}}\approx1.05\ \mathrm{ms}. \]

將輸入分成兩份 32 MiB 張量，每份約需 0.52 ms，總傳輸量保持不變。這樣做的好處是第一份資料可以更早到達：GPU 開始計算前半批時，複製引擎繼續傳送後半批。第 5.3 節將進一步計算傳輸與計算重疊後的總時間。⁸

主機記憶體的型別也影響複製過程。普通記憶體的頁面由作業系統管理；鎖頁記憶體（pinned memory）在使用期間保持駐留，便於加速器直接搬移。從普通記憶體傳輸資料時，執行時常先將資料複製到內部的鎖頁緩衝：CPU 先複製一遍，再由加速器讀取。這就是圖 5-1 左側的主機內複製。若每批都把 64 MiB 資料複製進新建的鎖頁緩衝，就在 H2D 之前多做了一次主機複製。讓 CPU 直接在可複用的鎖頁緩衝中準備輸入，可以省去這次中轉和反覆分配。³⁰

5.1.3 stream、event 與完成順序

資料傳到哪裡，決定哪個處理器能夠使用它；資料何時傳完，則決定後續計算何時能夠開始。非同步呼叫回傳後，複製可能仍在進行，需要用執行順序保證計算不會讀到尚未傳完的輸入。CUDA 的 stream（流）是一串按順序執行的加速器任務。把 H2D 和讀取該輸入的 kernel 放在同一 stream 中，計算就排在複製之後；CPU 可以連續提交兩項工作。

若複製和計算放在不同 stream 中，就用 event（事件）指定跨流的執行順序。複製流在 H2D 後記錄事件，計算流等待事件，再使用這份輸入。等待發生在計算流的加速器任務序列中，CPU 仍可繼續提交其他工作。

圖 5-2 把兩條流和兩個事件畫在同一條時間線上。

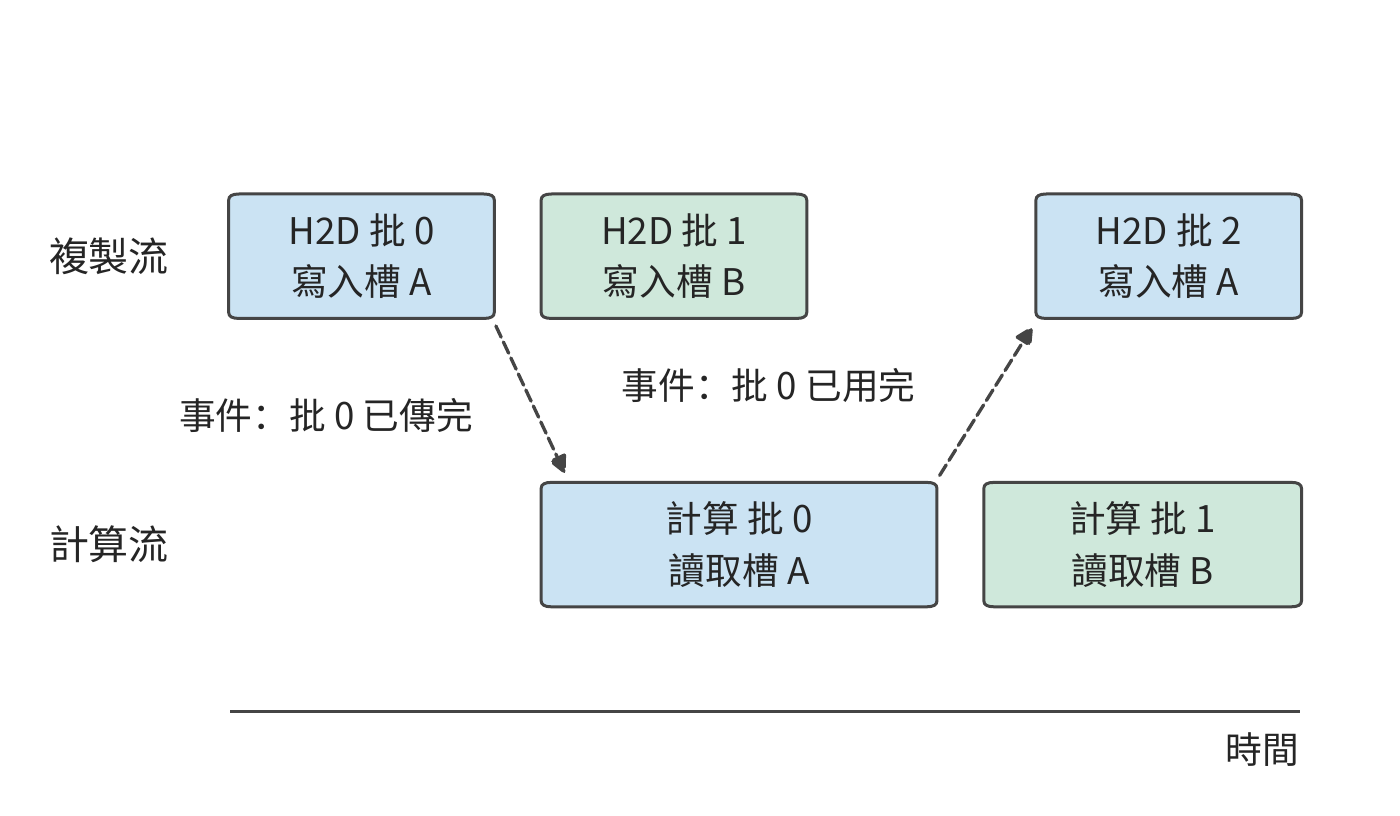

圖 5-2：複製流依次傳入各批輸入，計算流讀取它們。計算批 0 要等「批 0 已傳完」事件；批 2 要重新寫入槽 A，必須等「批 0 已用完」事件。虛線箭頭表示等待事件，不搬移資料。兩個槽的交替使用在第 5.3.2 節展開。

事件也可以用來確定緩衝何時能夠再次使用。設當前輸入從主機緩衝複製到 GPU 的緩衝槽 A。複製完成後，CPU 就可以往主機緩衝寫入下一批輸入；槽 A 則要等 GPU 用完當前輸入後才能覆蓋。兩塊緩衝雖然儲存同一批資料，卻要在不同的時刻才能重新使用。

緩衝	最後使用者	隨後的動作
H2D 的主機源緩衝	複製引擎讀取	CPU 寫入下一批輸入
GPU 輸入緩衝	讀取該輸入的 kernel	複製引擎寫入下一批輸入
D2H 的加速器源緩衝	複製引擎讀取	GPU 寫入新結果
D2H 的主機目標緩衝	複製引擎寫入	CPU 讀取當前結果

因此，應在最後一次讀寫之後記錄事件，讓隨後使用這塊緩衝的操作等待該事件。CPU 需要 D2H 結果時，可以等待對應事件；其他無關的加速器任務繼續執行。第 5.3 節的雙緩衝正是把兩套這樣的使用順序交錯起來。

這套順序也解釋了程式為什麼會停住不動。每一次等待都指向一個具體的事件，只要該事件始終未被記錄，等待就不會結束；表現出來是程式停住，而不是變慢。上表中四塊緩衝各自的最後使用者，就是四個容易漏記的事件：漏掉 GPU 輸入緩衝的「已用完」事件，複製引擎就一直不能寫入下一批。跨流的迴圈等待也一樣：A 流等 B 流記錄的事件，B 流的這項任務又排在 A 流尚未完成的工作之後，兩條流都不會前進。多卡執行還多一種來源：集合通訊要求參與的每張卡都發起同一次呼叫，只要有一張卡少發起一次，其餘的卡就會一直等待這個不會到來的對端（第 6.4 節）。

排查時先看被等的那一側是否還在前進：仍有結果產出，就只是慢，應回到第 5.1.4 節的時間線逐段計時；完全不動，才是在等一個不會到來的事件，第 10.4.5 節的慢節點屬於前一種。為等待設定超時，超時後列印各流尚未完成的任務，就能確定缺的是哪個事件。

5.1.4 從提交時間到結果可用時間

把複製、計算和緩衝使用的順序連起來，才能確定結果何時可用。圖 5-3 將這一順序畫成時間線。

例 5-2：為什麼提交耗時、加速器耗時與完整呼叫耗時不同？ 輸入已在主機準備好。CPU 在 0–3 μs 內提交全部任務，第一項加速器工作從 3 μs 開始；H2D、kernel、D2H 分別用 8、20、4 μs，加速器按依賴連續執行。

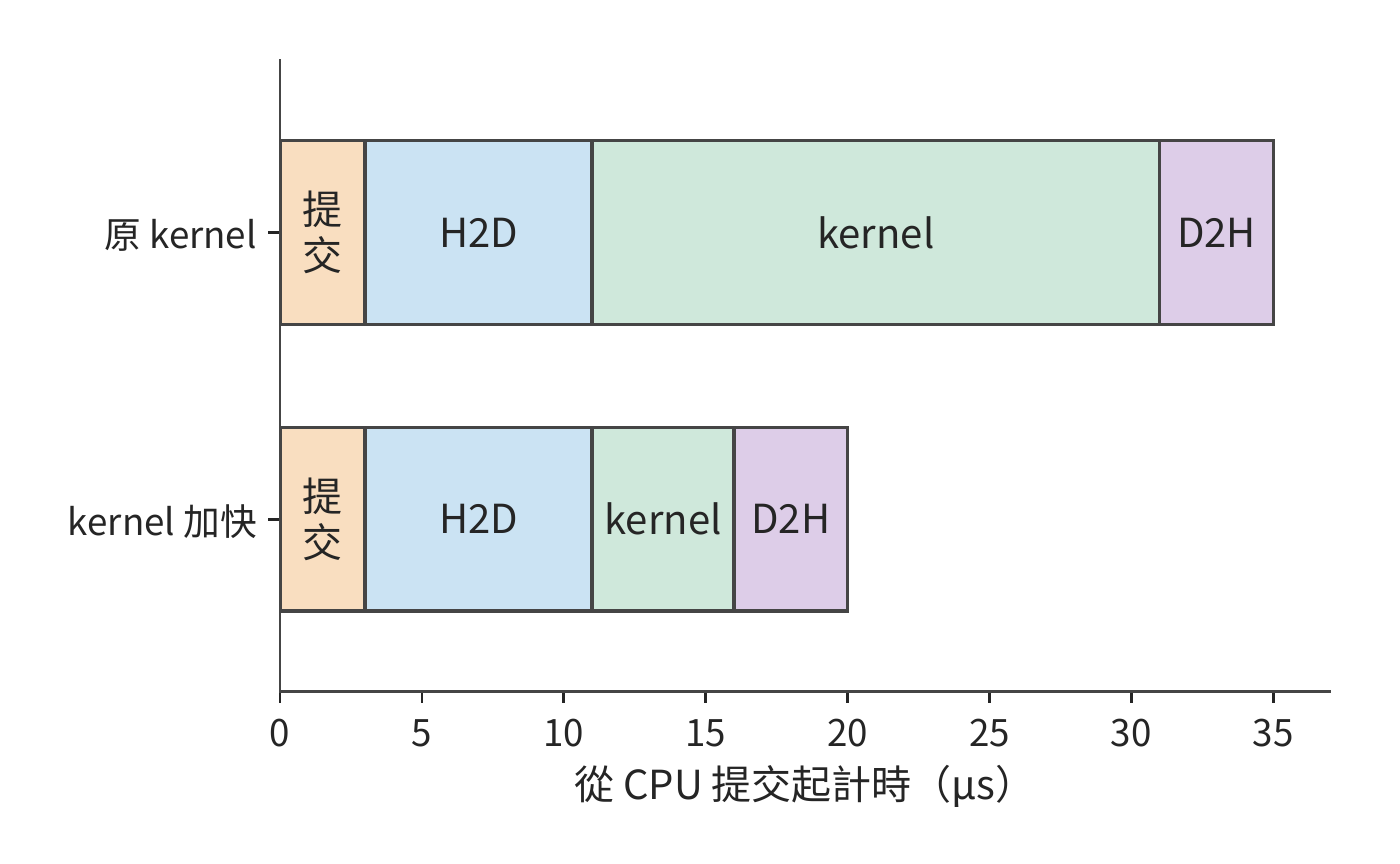

圖 5-3：CPU 提交、H2D 輸入複製、kernel 執行與 D2H 結果回傳依次發生。上方 kernel 執行 20 μs，結果在第 35 μs 可用；下方 kernel 執行 5 μs，結果在第 20 μs 可用。

CPU 提交任務用時 3 μs，kernel 執行用時 20 μs，CPU 到第 35 μs 才能使用結果。若把 kernel 的執行時間從 20 μs 縮短到 5 μs，結果就能在 \(3+8+5+4=20\) μs 時使用。kernel 速度提高到原來的四倍，整次執行則從 35 μs 降至 20 μs，加速比約為 1.8；剩餘 15 μs 由提交和複製構成。

例 5-2 問到的三種耗時，正對應三種計時位置。測量結果取決於在什麼位置開始和結束計時。在非同步呼叫前後讀取 CPU 時鐘，測得提交所用的時間；若在結束計時前等待結果，則測得從發起到完成的時間。CUDA event 在加速器任務序列中標出起止位置，測得加速器執行這段任務所用的時間。效能分析工具（profiler）把主機呼叫、加速器計算和複製畫在同一條時間線上，提交之後的排隊、依賴等待和執行就能逐段看清。

圖 5-3 的時間線從輸入準備好開始。若程式尚未編譯，時間線之前還要加上一次準備工作：首次呼叫可能需要編譯程式碼或分配工作區。假設首次編譯用 100 ms，隨後每次執行 1 ms，呼叫一次共 101 ms，呼叫 100 次共 200 ms，平均每次 2 ms。呼叫次數越多，平均分攤的編譯時間越少，而每次執行所需的 1 ms 保持不變。第 5.5 節將用同一方法判斷分桶（把輸入補齊到少數代表形狀）和特化（為具體形狀生成專門程式）需要重複多少次才值得。

5.1.5 一個 kernel 在 SM 上如何執行

圖 5-3 把 kernel 畫成一段 20 μs 的整體；它能否縮短到 5 μs，取決於這段時間裡 SM 上發生了什麼。本節固定一個 kernel，沿執行緒、駐留、訪存、矩陣指令和同步五步，推導其在一個 SM 上如何執行。kernel 取第 4.3.2 節的乘加塊：輸出塊 128×128，沿 K 每步 64；BF16 的 A 塊與 W 塊各 16 KiB，FP32 累加器 64 KiB，三者都放在共享記憶體中，構成工作集（計算期間必須同時留在區域性儲存中的資料），共 96 KiB。一個執行緒塊負責一個輸出塊，含 256 個執行緒。硬體取 H100 的一個 SM：最多同時駐留 2048 個執行緒（即 64 個 warp，warp 在下文解釋）和 32 個執行緒塊，暫存器 64K 個（每個 32 位），共享記憶體 228 KB（CUDA 文件的寫法，即 233,472 bytes）。kernel 每執行緒用 128 個暫存器，每條載入指令每執行緒取 16 bytes，每個 warp 最多掛起 4 條未完成的載入，矩陣指令形狀為 16×8×16，視訊記憶體延遲取 600 ns。²⁹

warp：一起發射的 32 個執行緒。 SM 不逐個執行緒發射指令，而是把 32 個執行緒編成一組，一起發射，這一組稱為 warp。同一 warp 的 32 個執行緒執行同一條指令，各自處理不同的資料；一條載入指令因此一次給出 32 個地址。256 個執行緒的執行緒塊含 8 個 warp。第 5.2.3 節分析共享記憶體 bank（儲存體，共享記憶體中可獨立服務請求的分割槽）時所說的 32 個 lane，就是一個 warp 中的 32 個執行緒：它們同時給出的 32 個地址落在多少個 bank 上，決定這條指令要佔用共享記憶體介面幾輪。

駐留與佔用率。 執行緒塊要在 SM 上駐留，即留在 SM 上隨時可被排程執行，必須同時分到執行緒槽（每個執行緒佔一個）、暫存器和共享記憶體。每類資源能容納的執行緒塊數，等於資源總量除以每塊需求後向下取整；駐留塊數取各類中的最小值：

資源	SM 總量	每個執行緒塊的需求	可容納的執行緒塊數
執行緒槽	2048	256	8
暫存器	64K 個	256 × 128 = 32K 個	2
共享記憶體	228 KB（233,472 bytes）	96 KiB 工作集 + 每塊預留 1 KiB = 97 KiB	2
執行緒塊數上限	32	1	32

暫存器與共享記憶體都只允許 2 塊，因此 SM 上駐留 2 個執行緒塊，即 16 個 warp。佔用率（occupancy）指駐留 warp 數佔 SM 最大駐留 warp 數的比例，這裡為 16/64 = 25%。圖 5-4 把三類資源畫成三根橫條：兩個執行緒塊把暫存器恰好填滿，把共享記憶體填到只剩 34 KiB，執行緒槽卻只用了四分之一。

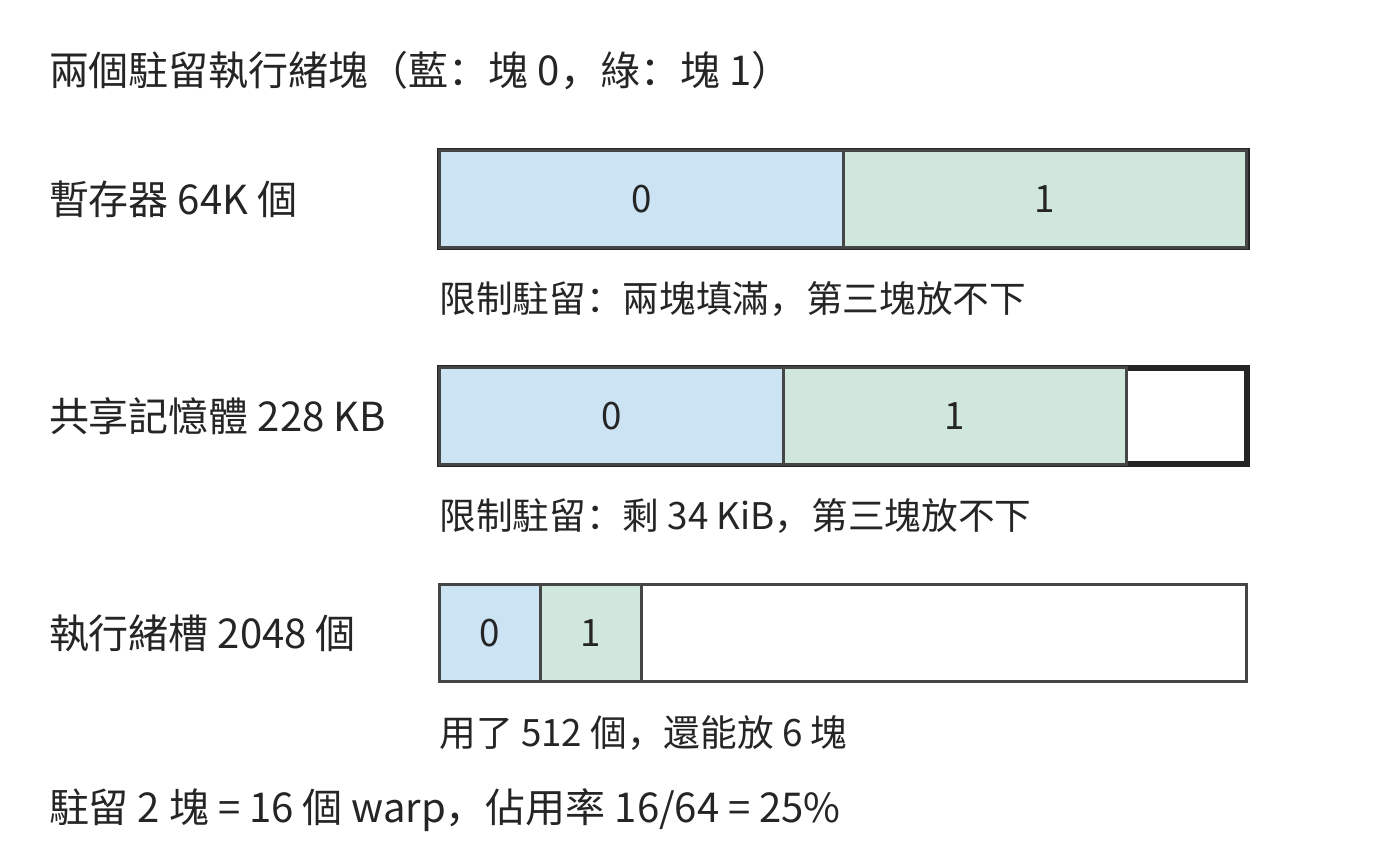

圖 5-4：三條分別表示 SM 的暫存器、共享記憶體與執行緒槽總量，藍、綠為兩個駐留執行緒塊的佔用。暫存器恰好填滿，共享記憶體剩餘 34 KiB 放不下第三塊的 97 KiB，兩者同時限制駐留；執行緒槽只用了 512 個。每塊 256 執行緒、每執行緒 128 個暫存器、96 KiB 共享記憶體，另加每塊 1 KiB 預留。

改哪項資源才有用，取決於哪項限制最緊。把 64 KiB 累加器從共享記憶體挪進暫存器，每個執行緒要多儲存 64 個 FP32 值，即多用 64 個暫存器。每塊的共享記憶體需求隨之降到 32 KiB，可容納 6 塊；但若每執行緒原來只用 64 個暫存器，加上累加器就是 128 個，暫存器仍只允許 2 塊。駐留塊數不變，限制項只是從兩項變成暫存器一項。要讓第三塊駐留，必須同時壓低每執行緒暫存器和每塊共享記憶體，或者縮小每塊的工作集。

延遲隱藏：駐留的 warp 提供在途請求。 佔用率之所以重要，是因為獨立的訪存請求都來自駐留的 warp：在途請求足夠多，一個請求等待回傳時，介面仍被其他請求佔滿，這稱為延遲隱藏。第 4.3.3 節的 Little 定律給出維持頻寬所需的在途位元組數：頻寬 × 延遲。取 H100 視訊記憶體頻寬 3.35 TB/s、延遲 600 ns，整卡需要約 2.01 MB 在途，平攤到 132 個 SM，每個 SM 要保持約 15.2 KB 在途。再計算駐留的 warp 能提供多少：一個 warp 的一條載入指令讓 32 個執行緒各取 16 bytes，共 512 bytes；每個 warp 最多掛起 4 條未完成的載入；16 個 warp 合計 32 KiB。

\[ B_{\mathrm{need}}=\frac{3.35\ \mathrm{TB/s}\times600\ \mathrm{ns}}{132}\approx15.2\ \mathrm{KB},\qquad B_{\mathrm{have}}=16\times4\times512\ \mathrm{bytes}=32\ \mathrm{KiB}. \]

可用在途位元組是需求的 2.15 倍，只駐留 8 個 warp（一個執行緒塊）也已足夠。第 5.2.2 節會遇到「大塊少讀資料卻可能變慢」的現象，這裡給出它的定量形式：工作集越大，駐留塊越少，可用的在途位元組越少；一旦低於需求，有效頻寬就降為可用在途位元組除以延遲，介面頻寬再高也用不上。

矩陣指令的粒度。 第 4.2.1 節說明矩陣單元按固定形狀的塊執行。這裡一條矩陣乘加指令（MMA）的形狀為 16×8×16：A 片 16×16，W 片 16×8，一條指令完成 2×16×8×16 = 4096 次浮點操作。一個 128×128×64 的塊要發 (128/16) × (128/8) × (64/16) = 8 × 16 × 4 = 512 條指令，與塊的 2,097,152 FLOPs 相符。這 512 條由 8 個 warp 平分：輸出塊含 8 × 16 = 128 個 16×8 的輸出片，每個 warp 負責其中 16 片，沿 K 四步共發 64 條。MMA 指令在暫存器中累加，本節的塊把累加結果放在共享記憶體裡，每個 K 步前後要在暫存器與共享記憶體之間搬移這 16 片；上一段把累加器挪進暫存器的方案，省掉的正是這筆搬移。

MMA 有兩種發出方式。warp 級指令由一個 warp 單獨發出，運算元要先裝進該 warp 的暫存器；Hopper 的 warpgroup 級指令由 4 個相鄰 warp（合稱一個 warpgroup）聯合發出，可以直接從共享記憶體取運算元，並且非同步執行：發出指令的 warp 在等待結果的同時可以做其他工作。FlashAttention-3 正是利用這種指令安排計算重疊。¹⁰

同步：非同步複製與柵欄。 第 4.4.2 節用兩個輸入槽讓載入與計算重疊，前提是知道「槽已填滿」和「槽已用完」兩個時刻。在 SM 上，這兩個時刻由柵欄（barrier）給出。柵欄是共享記憶體中的一個計數器：參與者完成自己的一步後到達柵欄，計數達到預定值時，等在柵欄上的執行緒被放行。非同步複製（發出後由硬體在後臺完成、發出者不必等待的複製）完成時同樣到達柵欄，並按搬入的位元組數計數。每個槽配一對柵欄：「滿」柵欄由複製完成觸發，計算等它；「空」柵欄由計算結束觸發，下一次複製等它。

有了柵欄，warp 可以分工：一個 warp 只發複製（生產者），其餘 warp 只做計算（消費者），這種安排稱為 warp specialization。生產者 warp 發出塊 j+1 的複製後不必等它完成，轉而等「空」柵欄，準備寫入塊 j+2；消費者 warp 每等到一次「滿」柵欄，就接著計算下一塊。

先計算複製和計算各自的耗時。把 H100 的視訊記憶體頻寬 3.35 TB/s 與 BF16 稠密矩陣峰值 989.4 TFLOP/s 平分到 132 個 SM，每個 SM 約得 25.4 GB/s 和 7.50 TFLOP/s，下面按該執行緒塊獨佔該 SM 的份額計算。一個 K 塊的 A、W 共 32 KiB，複製約需 1.29 μs；塊乘為 2,097,152 FLOPs，計算約需 0.28 μs。複製比計算慢約 4.6 倍，原因是該塊每搬 1 byte 只做 64 次浮點運算，而 H100 的矩陣峰值與視訊記憶體頻寬之比約為 295 FLOP/byte。圖 5-5 按這兩個時間畫出兩個槽上的四個 K 塊。

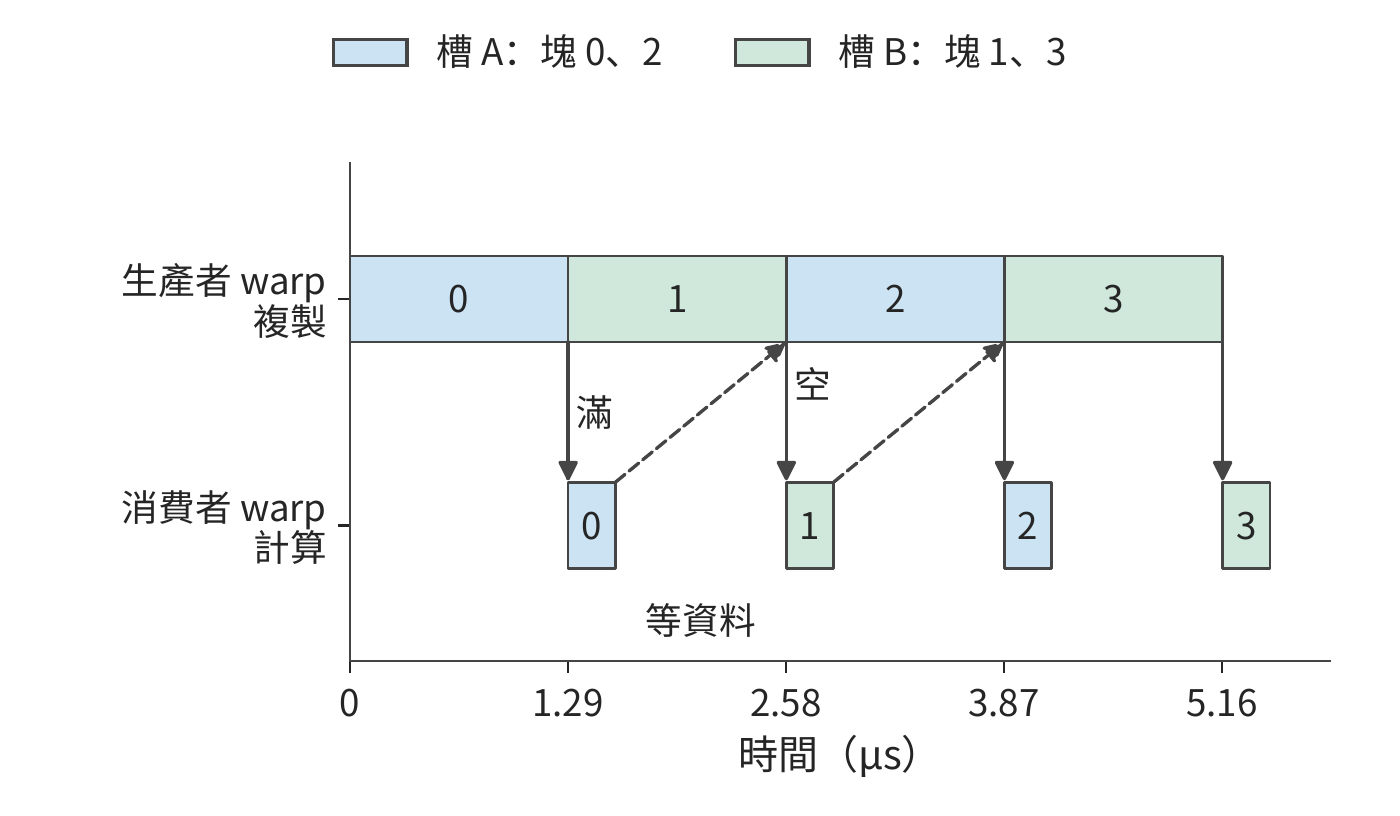

圖 5-5：上行是生產者 warp 發出的非同步複製，下行是消費者 warp 的計算；藍、綠分別為槽 A、B。實線箭頭為「滿」柵欄，複製完成後計算才能開始；虛線箭頭為「空」柵欄：塊 0 在 1.57 μs 用完槽 A，塊 2 的複製到 2.58 μs 才開始，生產者不必等槽。H100 一個 SM 上每塊複製 1.29 μs、計算 0.28 μs；複製首尾相接，消費者每算完一塊就等下一次「滿」柵欄。

這種分工是第 4.2.3 節流水的軟體實作。那裡的三種資源是矩陣單元、共享記憶體介面與指數單元；這裡生產者 warp 驅動複製，佔用共享記憶體介面，消費者 warp 驅動矩陣與指數運算，柵欄讓雙方只在資料交接處等待。FlashAttention-3 按此設計：生產者 warpgroup 發 K、V 塊的複製，兩個消費者 warpgroup 交替做矩陣乘和 Softmax，一個在算指數時，另一個在做矩陣乘。第 5.3.2 節將沿用這裡每塊複製 1.29 μs、計算 0.28 μs 的取值推導流水總時間，第 5.3.3 節再展開 FlashAttention 的分塊。¹⁰

非同步批次複製對資料佈局還有一項要求。第 5.2.3 節將用 padding 在每行末尾補一個字來分散 bank；非同步批次複製按張量描述符（記錄張量形狀與步長的結構）整塊搬移，不能在行間插入填充，於是改為按固定規則置換塊內的地址，這種做法稱為 swizzle：資料總量不變，同一列的請求仍落到不同 bank。

對應到昇騰。 本節討論的執行緒、駐留、訪存、矩陣指令與同步這五步，在昇騰上對應第 4.2.3 節與第 4.6.2 節的另一組部件：

本節的機制	NVIDIA GPU	昇騰
發射與分工	warp 是 32 個執行緒的發射單位，生產者與消費者 warp 在同一 SM 內分工	AIC、AIV 各是獨立的核而不是 warp：矩陣工作在 AIC 上執行，向量工作在 AIV 上執行，各有自己的指令流
駐留與容量	暫存器、共享記憶體、執行緒槽決定每個 SM 駐留的執行緒塊數	L0、L1 與統一緩衝的容量決定每個核一次容納的塊
搬移與同步	非同步複製到達柵欄，warp 等柵欄	MTE／NDDMA 搬移，BufferID 標識緩衝並組織交接

上文「在途位元組足夠」的結論，依賴 600 ns 延遲與每 warp 4 條未完成載入。翻轉條件：延遲升到 1000 ns、每個 warp 只能掛起 2 條載入時，每個 SM 需要 25.4 KB 在途，16 個 warp 只能提供 16 KiB，覆蓋率（可用在途位元組與需求之比）降為 0.65；補齊缺口至少要 25 個 warp，即 4 個執行緒塊，而暫存器與共享記憶體只允許 2 塊。此時 25% 的佔用率不再足夠：要麼縮小工作集，換取更多駐留塊；要麼改用非同步批次複製，讓一個執行緒一次請求整塊資料，在途位元組按塊大小計，不再依賴 warp 數。

練習 5-1 · 延伸：把輸出塊縮為 64×64，佔用率由哪項資源決定

保持 256 個執行緒、每執行緒 128 個暫存器，把輸出塊改為 64×64，K 步長仍為 64，累加器仍放在共享記憶體中。求每塊的共享記憶體需求、四類資源各自允許的執行緒塊數與佔用率，指出哪項限制最緊。再把每執行緒暫存器降為 64 個重算一次，說明限制轉移到了哪項；最後按 600 ns 延遲與每 warp 4 條載入，檢查在途位元組是否仍能覆蓋需求。

5.2 單個運算子的分塊、佈局與實際訪存

大矩陣計算可以像切豆腐一樣分塊：先分成適合處理的小塊，再逐塊完成。不過，切成什麼形狀，要同時看計算單元能處理什麼，以及其附近能容納多少資料。第 4 章已經說明，硬體矩陣指令支援有限的形狀；整個加速器上的多個計算單元可以同時處理許多塊，每份工作內部仍要組織成硬體能夠執行的小步。

分塊還要讓搬來的資料多用幾次。沿用第 4 章的工作臺比喻，當前輸入和尚未算完的部分和要放在計算單元附近，用完才能騰出空間。輸出塊太小，同一份輸入可能要為不同的輸出塊反覆搬移；塊太大，又會佔用更多區域性儲存，擠掉其他可以同時執行的任務。下面先跟蹤一個輸出需要哪些資料，再把多個輸出組織成塊，分析塊大小、存取順序和區域性容量如何共同影響複用。

5.2.1 矩陣形狀與重複讀取

以下用 A 表示章首的輸入 X，投影寫作 \(C=AW\)，其中 \(M=1024,K=4096,N=12288\)。A、W、C 採用 BF16，大小分別為 8、96、24 MiB。若 A、W 各讀一次，C 寫一次，只需傳輸 128 MiB。要解釋一種分塊實作為何產生約 3 GiB 的存取，先看單個輸出如何算出。

計算 C[i,j] 時，取 A 的第 i 行和 W 的第 j 列，將對應元素相乘，再沿 K 維求和。接著計算右邊的 C[i,j+1]，W 換成相鄰一列，A 卻仍是同一行。圖中兩次計算的藍色部分完全相同。

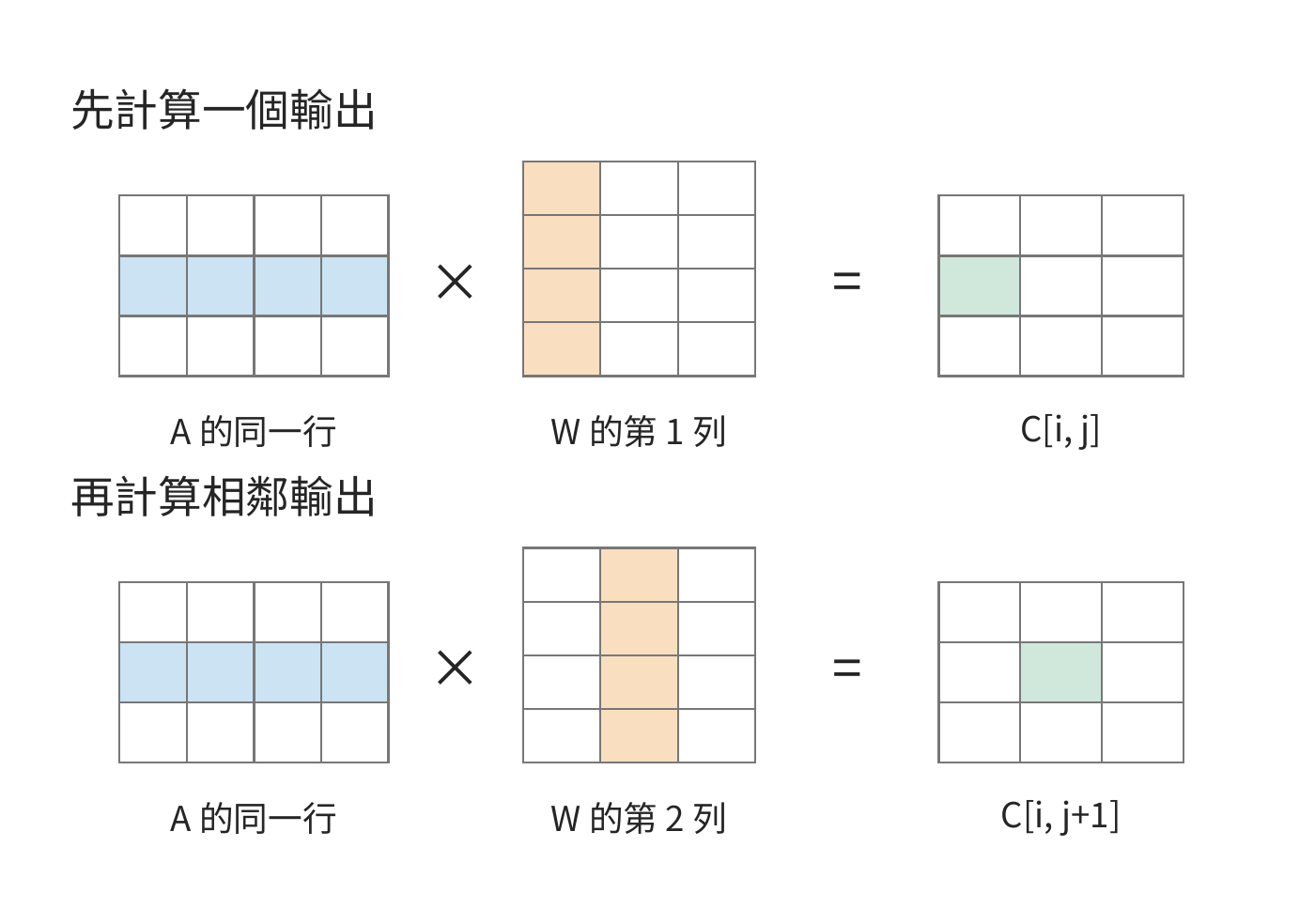

圖 5-6：先算一個輸出，再算相鄰輸出。藍色表示所用的 A 行，橙色表示所用的 W 列，綠色表示本次得到的輸出元素。圖中矩陣縮小為示意尺寸，實際算例的 K 為 4096。

如果這行 A 在兩次使用之間仍留在區域性儲存或快取中，就能直接複用；若已被替換，就需要再次向下一級儲存請求資料。轉到下一行輸出時，W 中的元素也會再次使用。同一份資料在數學運算中需要反覆使用。程式如何安排這些運算，決定了這份資料要經過儲存介面多少次。

本節以工作緩衝和下一級儲存之間的介面為計數位置，累計程式每次讀入與寫出的位元組數。下文約 3 GiB 的存取量，也按這一介面計算。²

把圖中的逐元素計算寫成迴圈，就是：

for i in range(M):
    for j in range(N):
        acc = 0.0
        for k in range(K):
            acc += A[i, k] * W[k, j]
        C[i, j] = acc

內層 k 迴圈每執行完一遍，得到一個輸出。一次乘加計兩個 FLOPs，計算全部輸出所需的運算量為：

\[ F_{\mathrm{gemm}}=2MKN\approx103\ \mathrm{GFLOPs}. \]

比較的基準是三份 BF16 矩陣各經過介面一次的讀寫量：

\[ V_{\mathrm{once}}=2(MK+KN+MN)=(8+96+24)\ \mathrm{MiB}=128\ \mathrm{MiB}. \]

其中 MiB 為 \(2^{20}\) bytes。以各輸入讀一次、輸出寫一次為基準，下文據此計算分塊增加了多少重複存取。

迴圈順序還決定每次存取的地址。W 按行連續儲存時，上面的內層迴圈依次讀取 W[k,j]、W[k+1,j]，地址相差 N 個元素。若改成 i、k、j 的順序，內層便依次讀取 W[k,j]、W[k,j+1]，同時將 A[i,k] 用於多個輸出。這樣一次連續傳輸取得的資料能立即參與計算。

不過，新順序也要同時儲存一段輸出的累加結果。若區域性儲存容納不下這些結果，每輪更新都可能增加對下一級儲存的讀寫。接下來用分塊限制同時保留的資料量，讓輸入複用與輸出儲存相互配合。

5.2.2 容量約束下的分塊複用

先選 C 的一小塊作為當前要完成的輸出，為該 \(m\times n\) 輸出塊分配累加緩衝區。每次沿 K 維讀入一對輸入塊：A 塊為 \(m\times k\)，W 塊為 \(k\times n\)。兩塊相乘，更新同一份輸出累加器；換入下一對輸入塊時，已經得到的部分和繼續保留。直到沿 K 完成全部累加，才把結果轉為 BF16 並寫出。這裡的塊是軟體為複用資料而組織的，其內部還可以分解為多次硬體矩陣指令。分塊本身不要求先把原矩陣複製成許多獨立的小矩陣，具體搬移由執行程式安排。

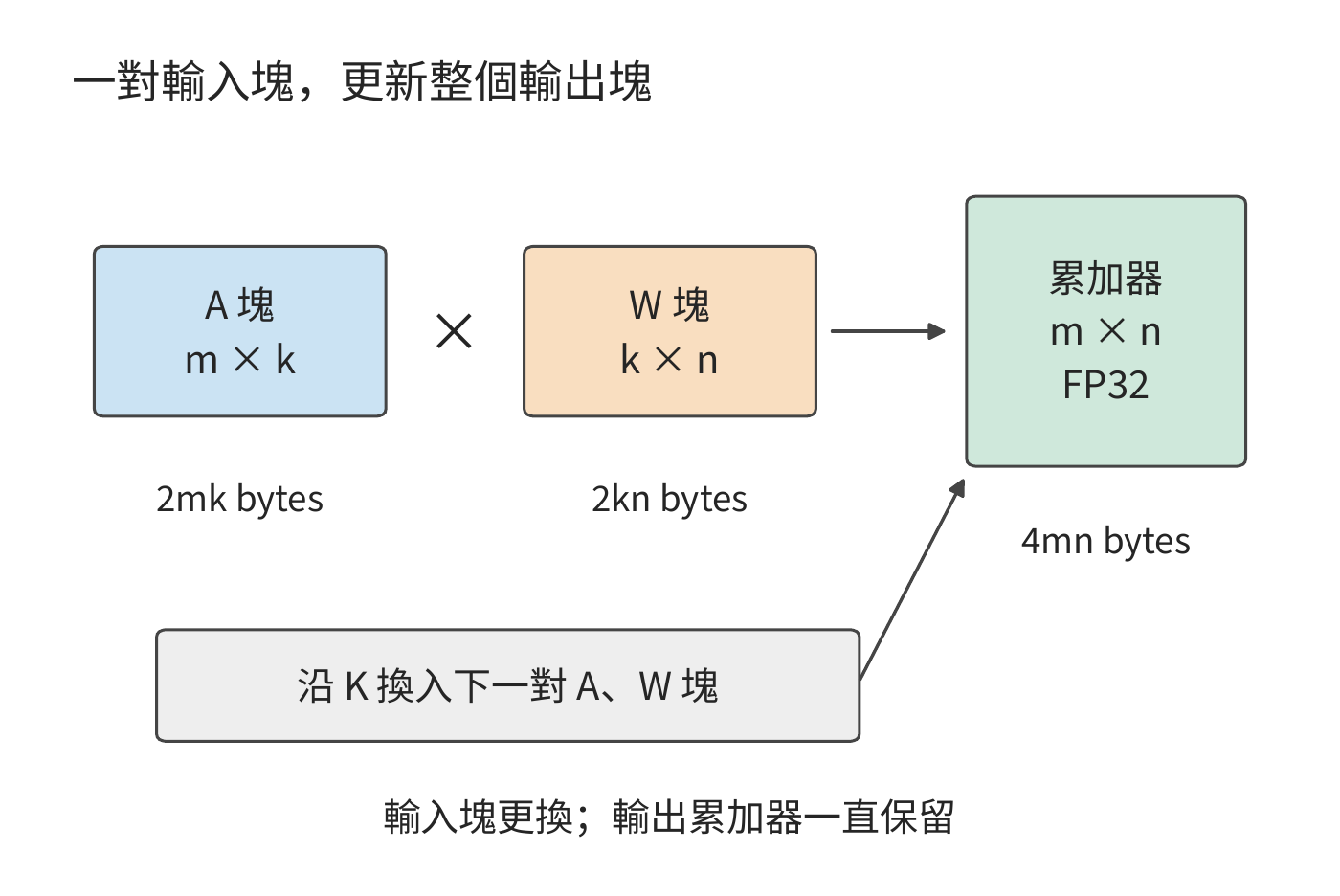

圖 5-7：固定當前 m×n 輸出塊，沿 K 依次搬入對應的 A、W 塊，反覆更新同一份部分和，全部累加結束後才寫回。A、W 輸入為 BF16，累加器為 FP32。圖示為軟體分塊，一次塊乘可包含多次硬體矩陣指令；尺寸符號表示形狀，方框面積不按位元組數縮放。

A 塊中的每個元素可用於 n 列輸出，W 塊中的每個元素可用於 m 行輸出。擴大輸出塊，就能讓一次讀入的資料參與更多乘加；同時也要儲存更多輸入和輸出部分和。

例 5-3：擴大矩陣輸出塊能減少多少輸入讀取？ 圖中的 A 輸入塊、W 權重塊和輸出累加器分別佔 \(2mk\)、\(2kn\) 和 \(4mn\) bytes。只使用一組輸入緩衝時，區域性儲存需求為：

\[ S=\underbrace{2mk}_{A\text{ 塊}}+\underbrace{2kn}_{W\text{ 塊}}+\underbrace{4mn}_{\text{累加器}}\quad\mathrm{bytes}. \]

取 \(k=32\)，先用 64×64 輸出塊。A 塊和 W 塊各佔 4 KiB，累加器佔 16 KiB，合計 24 KiB。把輸出塊擴大到 128×128 後，兩份輸入各佔 8 KiB，累加器佔 64 KiB，合計增至 80 KiB。輸入複用增多，輸出累加器卻增長得更快。

接著計算全矩陣的讀寫。假設每個輸出塊獨立讀取自己的輸入，不考慮不同輸出塊之間的快取複用。N 方向有 N/n 個列塊，每個列塊都要遍歷 A；M 方向有 M/m 個行塊，每個行塊都要遍歷 W。最終 C 只寫出一次，因此：

\[ V=\underbrace{2MK\frac{N}{n}}_{A\text{ 的重複讀取}}+\underbrace{2KN\frac{M}{m}}_{W\text{ 的重複讀取}}+\underbrace{2MN}_{C\text{ 寫出}}. \]

64×64 輸出塊將輸出劃為 16 個行塊、192 個列塊。192 個列塊各讀一遍 8 MiB 的 A，共 1536 MiB；16 個行塊各讀一遍 96 MiB 的 W，也是 1536 MiB。加上 24 MiB 輸出，總量為 3096 MiB。這就是本節開頭約 3 GiB 的來源。

改成 128×128 後，行塊數從 16 減到 8，列塊數從 192 減到 96，兩份輸入的讀取均減半。輸出大小不變，總量降至 \(768+768+24=1560\) MiB。圖 5-8 把這項收益與佔用的區域性儲存放在一起比較。

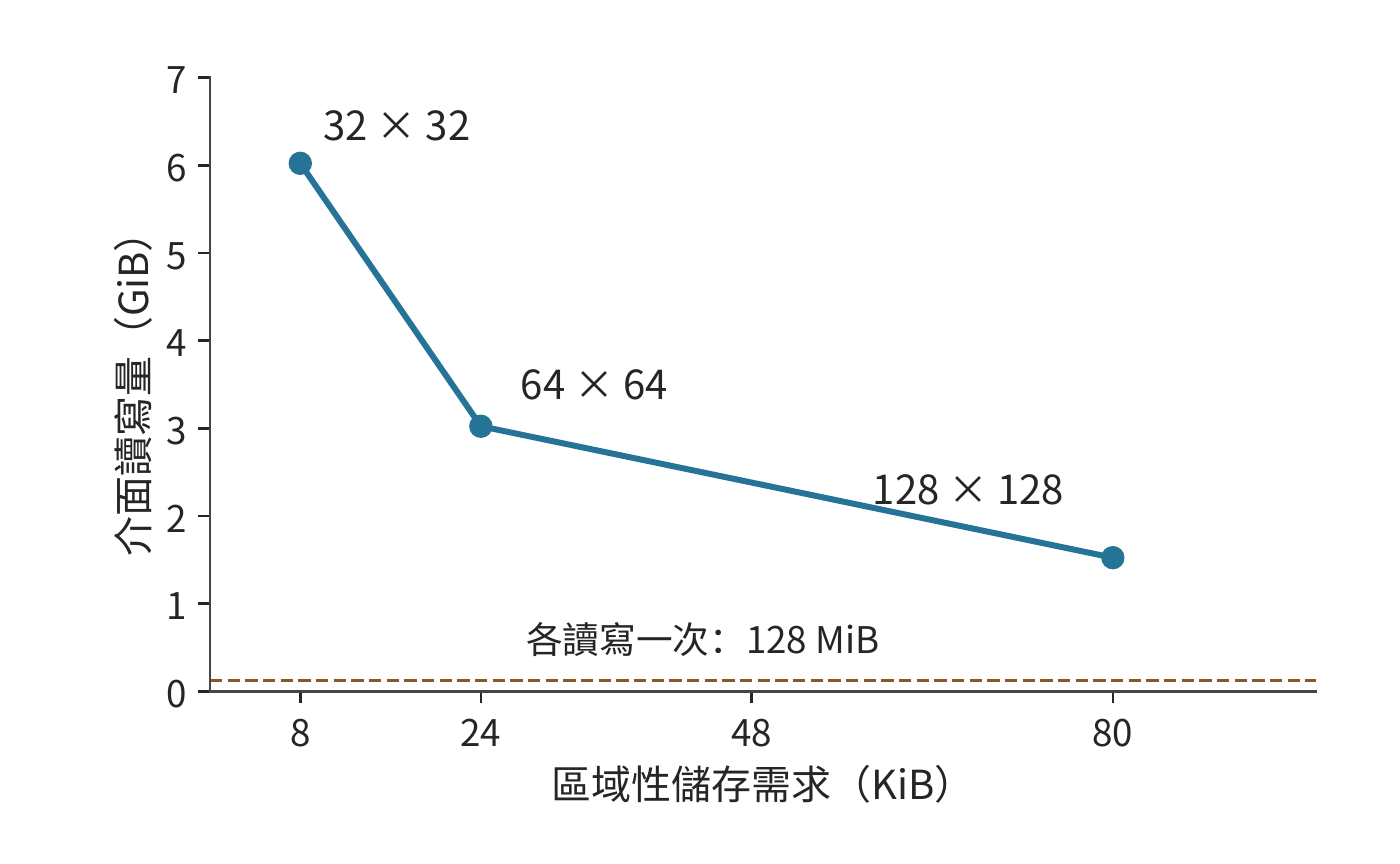

圖 5-8：每個點標出輸出塊形狀。擴大輸出塊能減少跨介面的重複讀取，但需要更多區域性儲存。虛線為三份矩陣各經過一次的 128 MiB；比較條件為 k=32、單組輸入緩衝、各輸出塊獨立讀取輸入。

完整數值如下，算術強度用同一矩陣乘的 FLOPs 除以上述介面位元組數計算：

輸出塊	區域性儲存需求	工作緩衝與下一級儲存之間的存取	算術強度
32×32	8 KiB	6168 MiB	15.9 FLOP/byte
64×64	24 KiB	3096 MiB	31.7 FLOP/byte
128×128	80 KiB	1560 MiB	63.0 FLOP/byte

三種輸出塊的算術強度都遠低於第 5.1.5 節給出的 H100 矩陣峰值與視訊記憶體頻寬之比 295 FLOP/byte。只看這一級介面的流量，三種分塊都處於頻寬受限一側，矩陣單元的 MFU 上限分別只有 5%、11% 和 21%。擴大輸出塊能把算術強度推向交點，但單靠這一級分塊還越不過交點，其餘的複用要靠更靠近計算單元的儲存層次。

存取量接近減半，時間是否隨之減半，還要看加速器能同時安排多少工作。GPU 上，輸入緩衝放在共享記憶體中，累加器可以放在共享記憶體或暫存器中。這裡沿用第 5.1.5 節的做法：每個執行緒塊負責一個輸出塊，輸入緩衝與累加器都放在共享記憶體中。硬體取 RTX PRO 6000 的一個 SM：該卡屬於計算能力 12.x，每個 SM 的共享記憶體上限為 100 KB（即 102,400 bytes），每個執行緒塊另佔 1 KiB 預留。³³

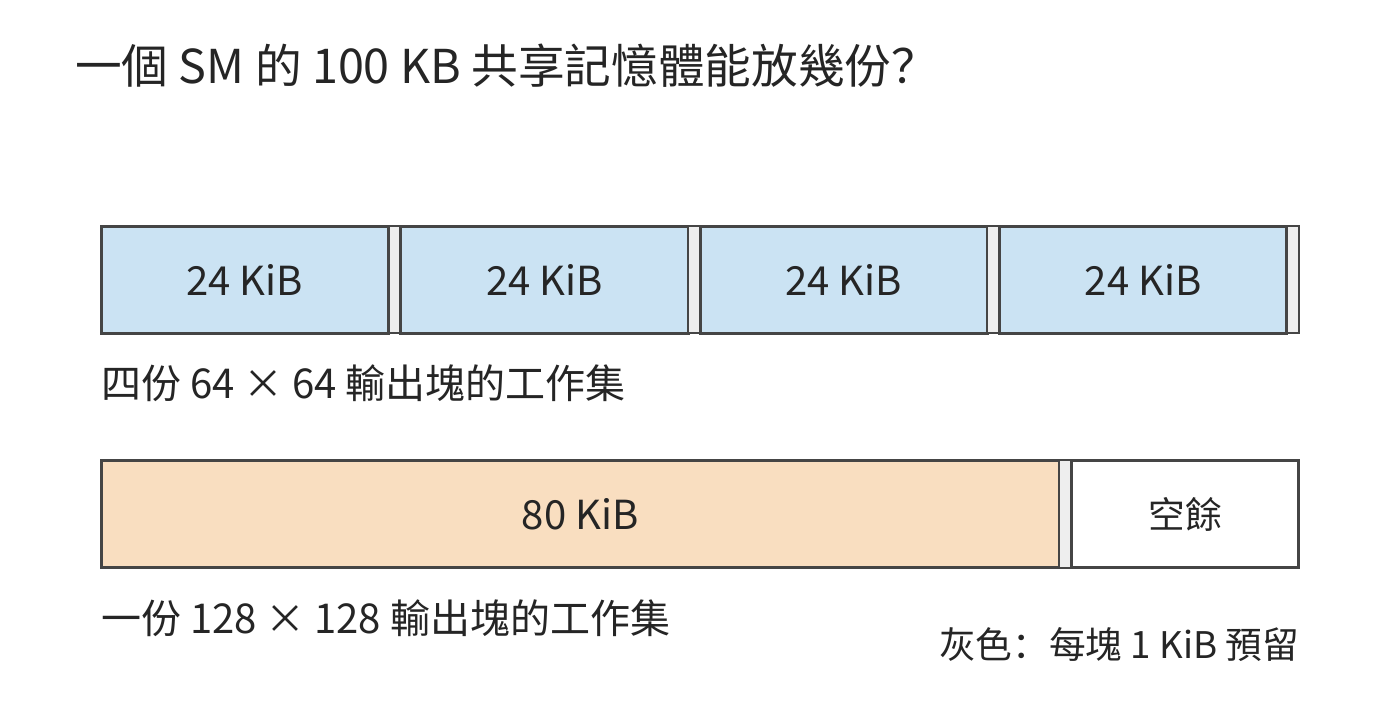

圖 5-9：條形總長均表示 RTX PRO 6000 一個 SM 的 100 KB 共享記憶體。24 KiB 的工作集連同每塊 1 KiB 預留，恰好放下四份；80 KiB 的只能放一份。

同時駐留的執行緒塊可以交錯發起訪存：一些塊等待資料時，另一些塊繼續工作。同時駐留的工作集從四份減為一份，等待訪存期間能執行的其他計算也就少了。因此，大塊雖然少讀資料，實際獲得的頻寬卻可能下降。第 5.1.5 節已經算過這一點：駐留的 warp 提供在途訪存請求，在途位元組不足時，有效頻寬就低於介面頻寬。

假設兩種實作都受這一層的頻寬限制，有效頻寬分別為 \(B_{64}\) 和 \(B_{128}\)，則：

\[ \frac{T_{128}}{T_{64}}=\frac{1560}{3096}\frac{B_{64}}{B_{128}}. \]

若頻寬相同，時間接近減半；若大塊只能獲得原來四成的頻寬，時間比約為 \(0.504/0.4=1.26\)，耗時反而增加約 26%。可以先按容量排除容納不下的方案，再按存取量縮小比較範圍，最後測量實際執行效率。第 5.4 節將把這一過程交給編譯器。

5.2.3 資料佈局：讓並行請求分散到不同 bank

上一小節中，大塊雖然少讀資料，卻可能因並行度下降而變慢。並行度不僅取決於駐留多少執行緒塊，也取決於這些執行緒發出的讀取請求能否同時得到服務。先看區域性儲存的佈局。考慮 32×32 的 FP32 暫存塊，其所在的區域性儲存分成 32 個 bank；每個 bank 每輪提供一個 32-bit 字，bank 號就是字地址對 32 取模的結果。第 5.1.5 節已經介紹，一個 warp 的 32 個執行緒就是 32 個 lane；32 個 lane 各讀取同一行中的一個字時，請求分散到 32 個 bank；讀一列時，行跨度為 32 個字，所有地址集中到同一 bank，需要 32 輪。

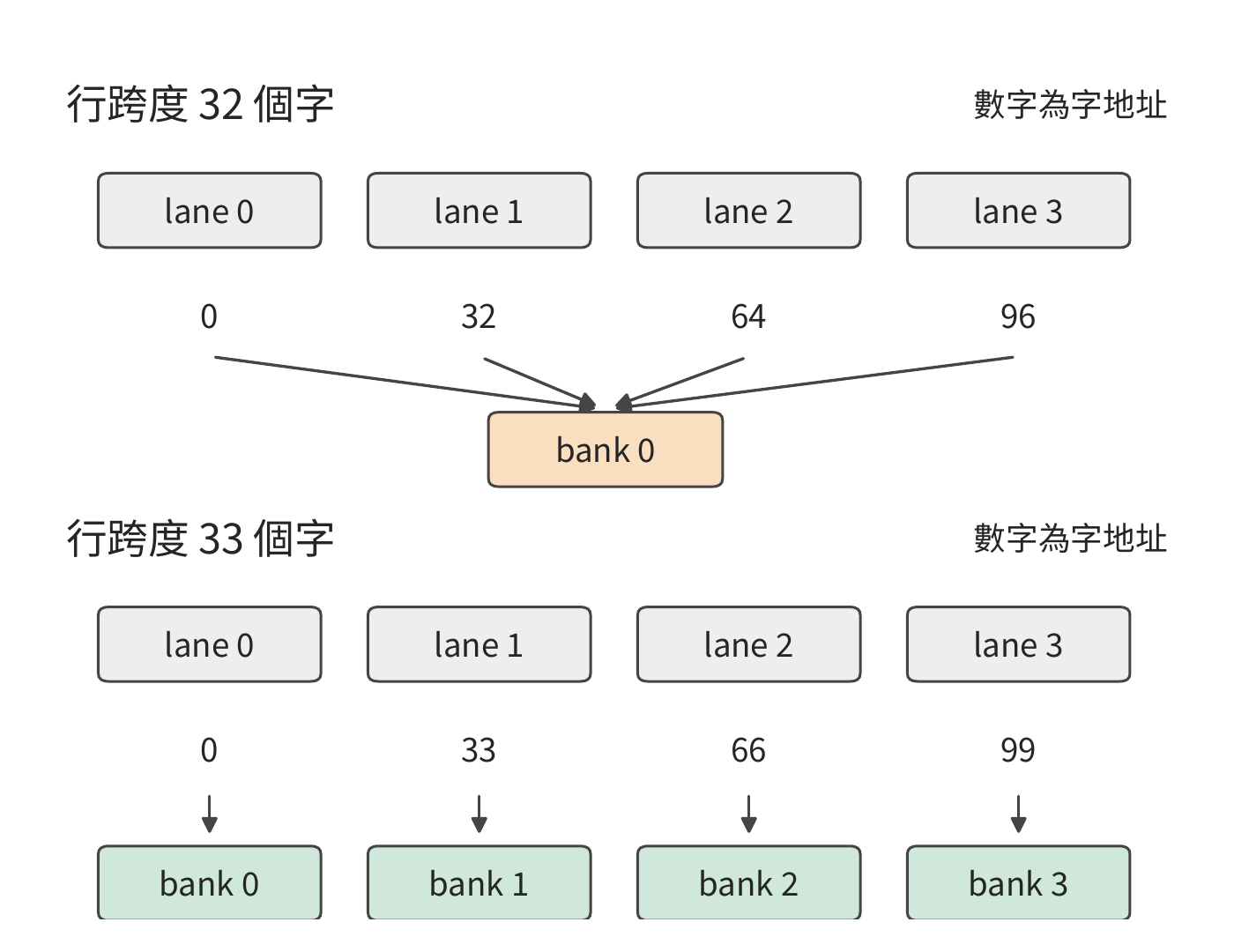

圖 5-10：同一列的 32 個不同字由 32 個 lane 同時請求。上半圖行跨度為 32 個字，請求集中到同一 bank；下半圖補齊為 33 個字，請求分散到 32 個 bank。圖中畫出前四個請求；假設每個 bank 每輪提供一個 32-bit 字，不計廣播。

在每行末尾補一個字，行跨度變為 33。同一列相鄰行的 bank 號便依次加一，32 次請求分散到 32 個 bank，一輪即可完成。所佔空間由 4096 bytes 增至 4224 bytes，只多約 3.1%。有效資料和讀取次數都沒有變化，但原本需要分 32 輪完成的列讀取，現在可以在一輪內完成。

行末補的這個字就是 padding，它不改變計算本身，只讓已有的並行請求分散到不同 bank。

padding 用多佔的位元組換來分散。也可以不增加位元組，只改變存放位置：把第 \(r\) 行第 \(c\) 列的元素放到第 \(c\oplus r\) 列，\(\oplus\) 為按位異或。行跨度仍是 32 個字，讀一列時，32 個 lane 取到的列號是 \(c\oplus r\) 隨 \(r\) 變化的 32 個不同取值，bank 號因此互不相同，同樣一輪完成。NVIDIA 的矩陣乘法模板庫 CUTLASS 把這種改變存放位置的做法稱為 swizzle。swizzle 節省了補齊的空間，代價是每次存取都要先按公式算出列號。

5.2.4 沿哪個維度切分：並行任務與部分和

padding 解決的是請求能否同時得到服務。如果程式本來就只安排了少量任務，改變地址佈局還不夠，還要把計算拆開。以 RMSNorm 為例：先根據一行元素的均方值計算共同的縮放因子，再縮放這一行。求縮放因子是一次歸約：它來自整行平方和；隨後每個元素乘以該因子和對應的可學習參數 gamma。對 \([1024,4096]\) BF16 輸入，一組處理一行，可以獨立安排 1024 組；而在 decode 階段，單請求每次只生成一個 token，同樣的分法只產生一組，加速器的大量執行資源就會空閒。

把每行分成八個 512 元素片段，可以增加第一階段的並行任務。完整歸約隨之變成三個階段：每個片段產生區域性平方和，合併八個區域性和得到行縮放因子，再用該因子歸一化輸入。前兩階段只需傳遞很少的數，但最後一階段要重新讀取原始資料。

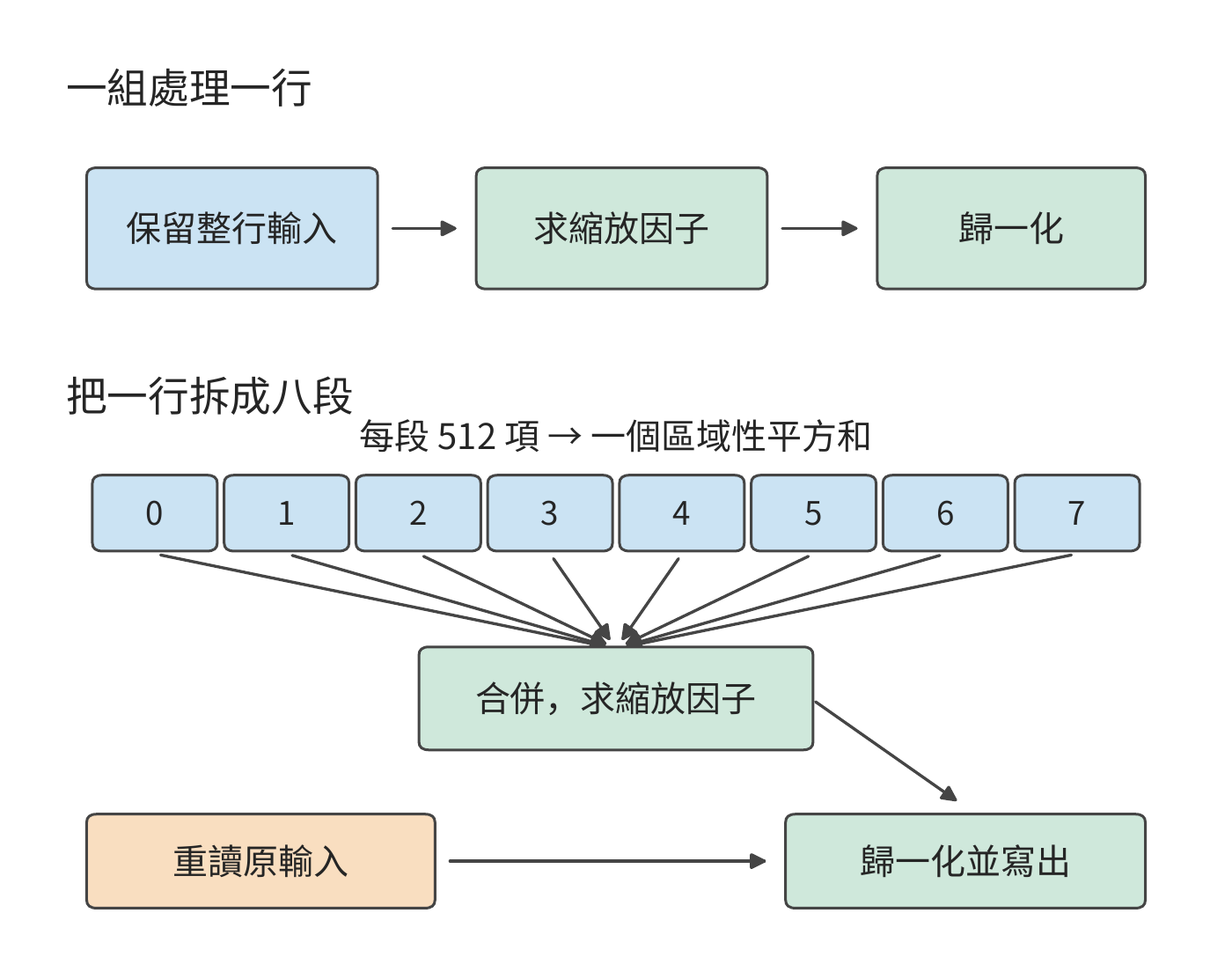

圖 5-11：上行由一組處理完整一行，輸入保留到歸一化結束；下行把一行分為八段，先求區域性和，再合併，最後重讀輸入並歸一化。每行 4096 個 BF16 元素；圖中僅畫一行，推廣到 1024 行時，第一階段任務數由 1024 增至 8192。橙色框表示增加的原輸入讀取。

沿著圖 5-11 的箭頭計數，就能求出增加並行任務所付出的訪存代價。仍取 1024 個 token，每個 token 的特徵向量佔輸入矩陣的一行。第一階段的並行任務從 1024 組增到 8192 組；8192 個 FP32 區域性和佔 32 KiB，1024 個 FP32 縮放因子佔 4 KiB。一組一行的程式在區域性保留輸入，讀入 8 MiB 輸入，每行再讀取一份 BF16 gamma，累計 8 MiB，最後寫出 8 MiB 結果，總存取量為 \(8+8+8=24\) MiB。拆分後，最後的歸一化階段重讀 8 MiB 輸入；區域性和、縮放因子的寫出與讀取再增加約 0.1 MiB，總量為 32.1 MiB，kernel launch 次數從一次增至三次。⁴

圖中每組只處理一行的八分之一，還帶來另一項收益：需要儲存的臨時資料隨之減少。以 FP32 儲存完整一行需要 16 KiB，儲存其中八分之一隻需 2 KiB。原來因暫存器不足而寫入較遠儲存的臨時資料，可以因此保留在暫存器中。拆分歸約的收益來自兩處：並行任務變多，每組的臨時資料變少；代價則是多讀一遍輸入，以及階段之間要傳遞資料。

RMSNorm 的拆分沿的是歸約維：一行的平方和分成八個區域性和，必須再合併一次。矩陣乘也有同樣的選擇。對 \(C_{M\times N}=A_{M\times K}W_{K\times N}\)，可以沿三個維度中的任何一個把工作分給不同的執行者。圖 5-12 畫出三種切法各自需要什麼輸入、得到什麼結果。

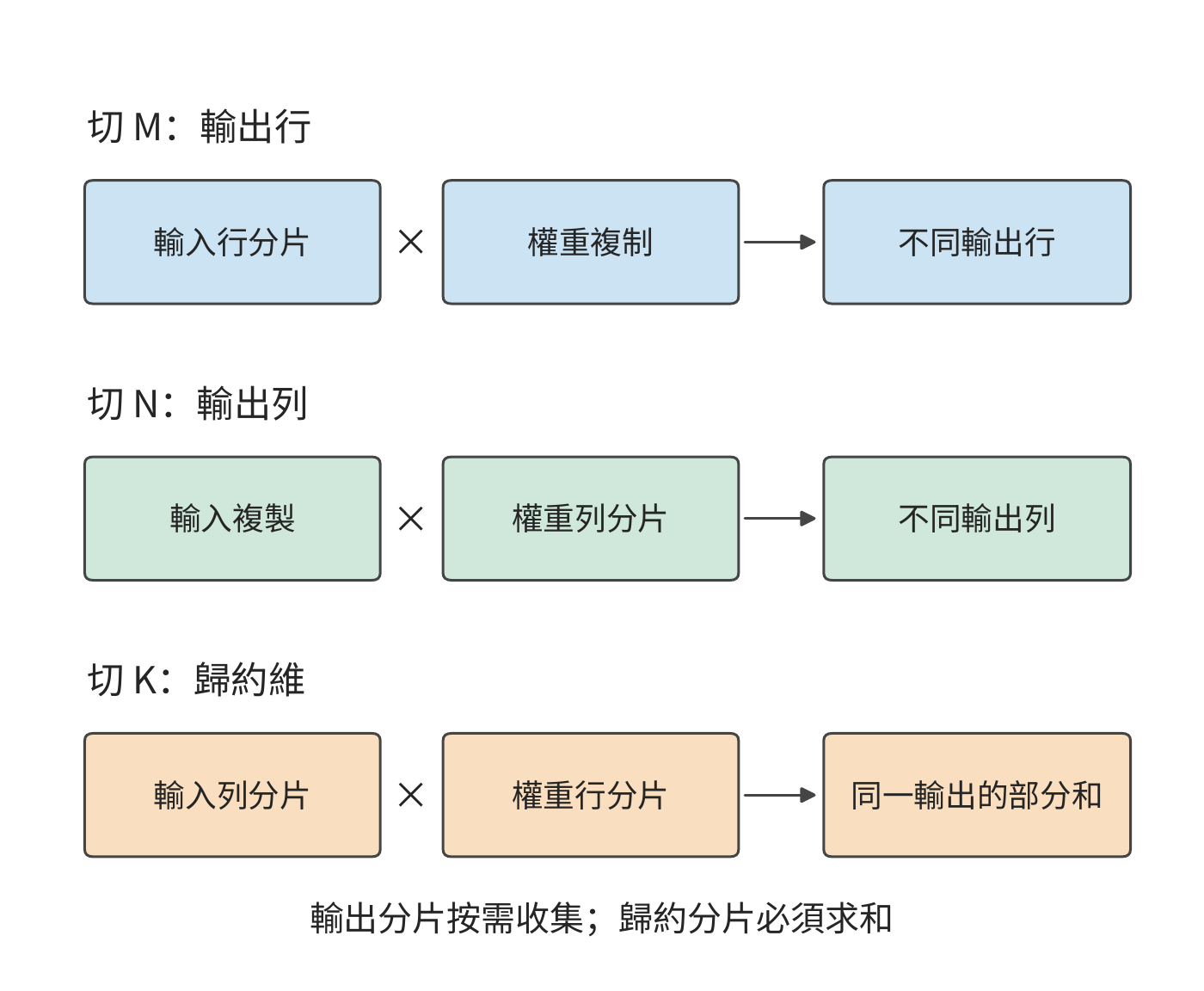

圖 5-12：切輸出行 \(M\) 或輸出列 \(N\)，各執行者得到不同位置的完整結果，需要時再拼起來；切歸約維 \(K\)，各執行者得到同一輸出的部分和，必須相加後才能使用。方框表示資料歸屬，不按矩陣元素數繪製。

前兩種切法只要求輸入按需複製或分片，輸出可以一直保持分片，直到後續運算子需要完整資料；第三種切法省下了輸入的複製，卻像 RMSNorm 的區域性和一樣，多出一次匯合。第 5.2.2 節的輸出塊正是同時沿 \(M\) 和 \(N\) 切分，再沿 \(K\) 逐塊累加：累加器留在一個執行緒塊內，匯合部分和不需要跨越任何邊界。

合併的次序也會改變結果。浮點加法不滿足結合律：用 FP32 計算 \(1+2^{-24}+2^{-24}\)，先加前兩項，和仍是 1，再加第三項也仍是 1；先加後兩項得到 \(2^{-23}\)，與 1 相加就得到 \(1+2^{-23}\)。兩種次序的結果相差一個 ULP（unit in the last place，同一指數下相鄰兩個浮點數的間距）。一次舍入丟掉的位無法恢復，之後每一次加法都在已經舍入過的數上繼續。

本小節的 RMSNorm 可以算出這一差別有多大。取一行 4096 個 BF16 元素，每個元素的平方在 FP32 中都能精確表示，因此下面幾種做法的差別只來自加法的先後。圖 5-13 的上半部分比較 1、2、4、8、16、32 段這六種切分算出的平方和，橫軸為它們與精確值的距離。一組處理一整行時，累加器逐步增長到 2038 附近，每次加入的一項卻只有 0.5 左右，末位反覆被捨去，最後比精確值小 175.2 個 ULP。分成八段之後，每個累加器只增長到 255 左右，最後再把八個區域性和相加一次，結果與精確值只差 9.2 個 ULP。兩條路徑相差 166 個 ULP，相對差約 \(9.9\times10^{-6}\)。可見拆分改變的不只是並行任務數，還有精度。

下半部分固定這八個區域性和，只改合併的次序。40,320 種次序只得到三個不同的 FP32 結果，彼此相差一個 ULP。如果用原子加把區域性和累加到同一個地址，到達的先後由排程決定；同一份輸入、同一個程式，兩次執行得到的結果就可能不同。改成先把八個區域性和寫入緩衝，等它們全部寫完，再由一個執行者按固定順序相加，每次都得到同一個結果。代價有兩項：多一次寫出與讀回；合併要等最慢的那一段算完才能開始，而原子加按到達順序累加，不必等待全部就緒。

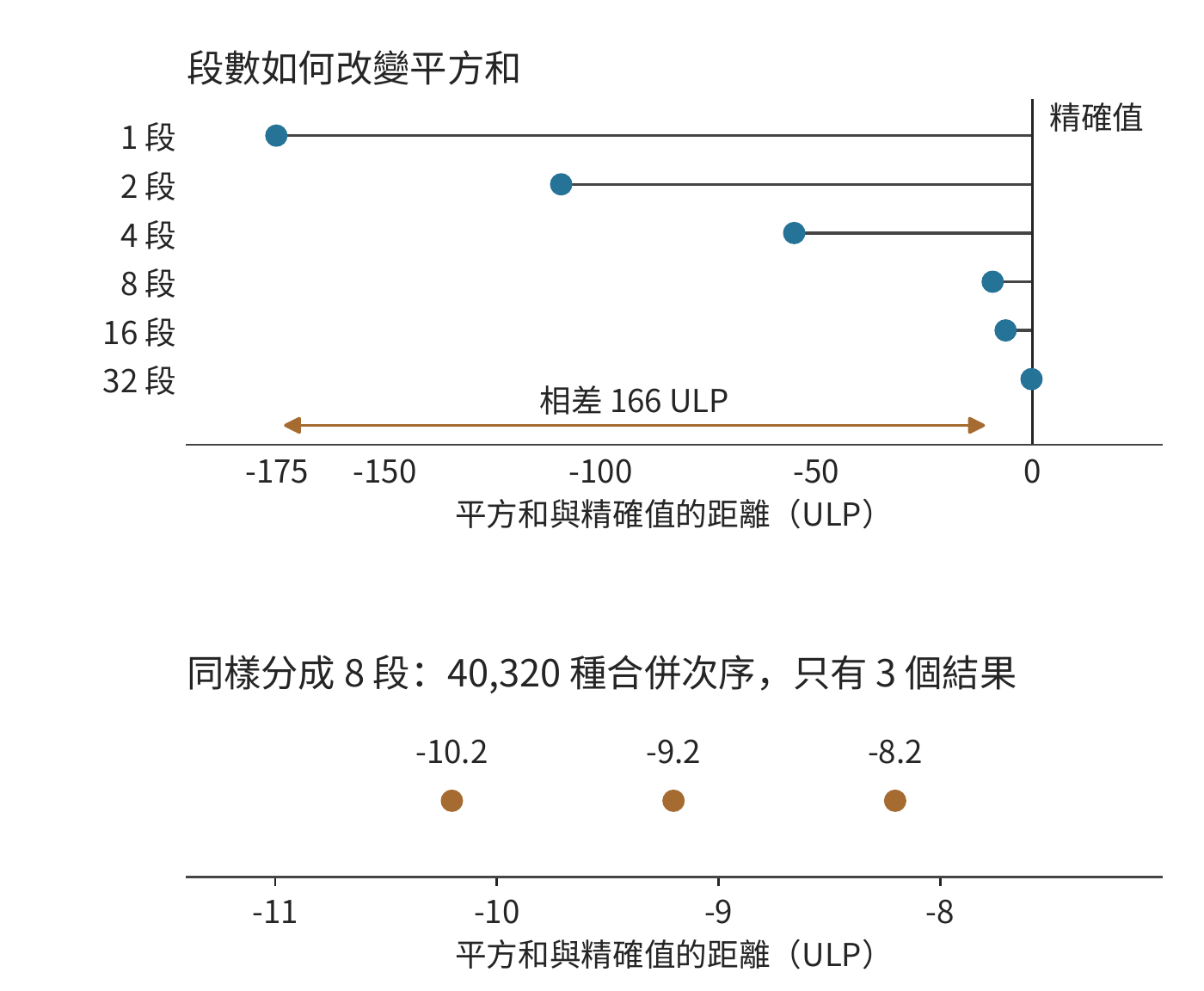

圖 5-13：同一行 4096 個 BF16 元素的平方和與精確值的距離，橫軸單位為 FP32 的 ULP。上半圖比較 1 到 32 段的六種切分；下半圖固定八個區域性和，列出全部合併次序得到的結果。精確值用有理數算得，只作比較基準。

差別並不止於平方和這一步。按 Qwen3-8B 的 rms_norm_eps 繼續計算，兩條路徑的縮放因子相差 59 個 ULP，這一行的第一個輸出元素相差 50 個 ULP，並一起進入下一層。³

切分方式因此不只是速度問題。本小節開頭已經說明，切成幾段取決於能安排出多少並行任務：1024 行時一組一行已足夠，decode 只有一行時必須拆開。同一個 kernel 於是會隨 batch 大小改變段數，同一行輸入在不同 batch 下算出不同的輸出。要讓輸出只由輸入決定，段數和合並次序就都不能隨 batch 變化，代價是小 batch 下並行度退回到拆分之前。第 10.5.3 節正是用這一點解釋：生成端和訓練端載入的是同一份權重，同一個字首算出的 logprob 卻仍然可能不同。

分塊還可以越過一張卡的邊界。單卡中，這些塊的計算由執行緒塊、共享記憶體和區域性歸約協作完成；分到多卡後，切輸出維的執行者要各自取得輸入，切歸約維的執行者要把部分和送到一起相加，這些搬移都要經過卡間互聯。數學依賴沒有改變，變的是搬移資料的距離和代價。

排程則是在分塊之後決定執行順序、放置、緩衝和重疊。例如沿 \(K\) 切分後，是等全部輸入到齊再算，還是邊接收邊累加，會改變儲存佔用和實際等待的時間。模型中的樣本、序列、特徵、層和專家提供更多分工方向；其中層是計算圖上的順序階段，專家是由路由選擇的分支。第 6.1.4 節將把這些分工方向與這裡的三種切法對應起來，第 6.2 節再逐一推導各自的通訊。

矩陣分塊、bank padding 和歸約拆分都在重新安排同一批數學工作。分塊讓多個輸出複用輸入，padding 將讀取請求分散到不同 bank，拆分歸約則增加能夠並行執行的任務。分析程式時，既要分別算清這些變化帶來多少收益和開銷，也要看它們是否改變了浮點結果。配套實驗中的連續存取與寬行歸約對照提供了對應的執行記錄。⁵

5.3 相鄰運算子的融合、緩衝與流水執行

單運算子內部可以利用區域性儲存複用輸入。相鄰運算子之間也有同樣的機會：前一個運算子的輸出，往往立即成為後一個運算子的輸入。如果後一個運算子能直接讀取區域性儲存中的結果，就能省去一次寫回和重讀。為此，需要確定後一個運算子要用哪些資料，以及這些資料何時全部算好。

5.3.1 中間張量與融合邊界

下面將算例擴充到 FFN 的兩支投影。令 \(G=XW_g\)、\(U=XW_u\)，活化運算鏈計算 \(Z=\operatorname{SiLU}(G)\odot U\)，再把 Z 交給 down 投影，把結果降回隱藏寬度。G、U、Z 的形狀均為 \([1024,12288]\)，以 BF16 儲存時各佔 24 MiB。

SiLU 和 \(\odot\) 都是逐元素運算。Z[i,j] 只依賴 G[i,j] 與 U[i,j]，不同位置之間沒有歸約。因此，讀入同一位置的兩個元素後，就能直接算出該位置的最終結果，不必先算出全部 SiLU 結果。

先比較中間結果 \(T=\operatorname{SiLU}(G)\) 的去向。分開執行時，完整 T 要寫到下一級儲存，再由乘法讀回；融合後，一小塊 SiLU 結果可以直接交給同一個 kernel 中的乘法，用完就釋放區域性空間。這就像把工作臺上剛處理好的材料直接交給下一道工序，省去送回遠處再取出的往返。對應到這裡，省去的是中間結果的寫回與重讀，兩步運算仍然都要完成。

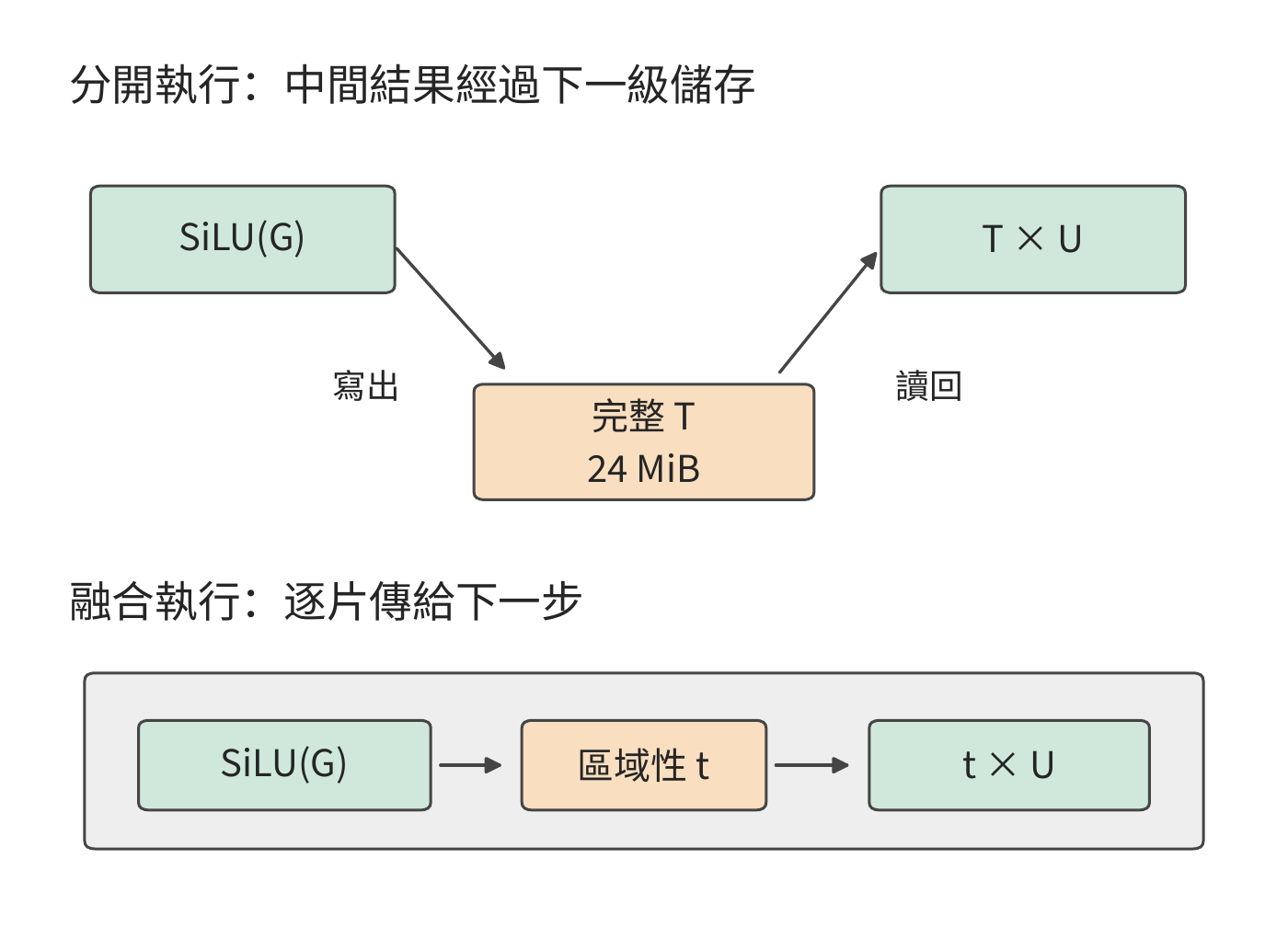

圖 5-14：上半圖的完整 T 經過一次寫出與一次讀回；下半圖中區域性片段 t 直接傳給乘法。兩種方式仍讀取 G、U 並寫出 Z，圖中省略這些共同的輸入輸出邊。融合後仍保留原有的中間結果舍入規則。

例 5-4：活化運算子融合如何減少中間張量讀寫？ 分開執行時，先計算 \(T=\operatorname{SiLU}(G)\)，讀取 G、寫出 T，共 48 MiB；再計算 \(Z=T\odot U\)，讀取 T、U，寫出 Z，共 72 MiB。總讀寫量為 120 MiB。將兩步融合，每次讀取 G、U 的一片，在區域性完成 SiLU 和乘法，寫出 Z，只需 72 MiB。

節省的 48 MiB 正是 T 的一次寫回和一次讀取。沿用上一節的頻寬模型，取兩種程式的有效頻寬相同，時間比為 \(72/120=0.6\)，加速約 1.7 倍。實測的活化運算鏈從約 14.2 μs 降到 7.7 μs，加速比約為 1.8。理論計算與實測結果都說明了同一個收益來源：省去完整 T 的寫回和重讀。⁷

接下來將 Z 按固定 scale 量化，使每個元素只佔 1 byte。獨立轉換需讀取 24 MiB 的 Z，寫出 12 MiB 量化結果，增加 36 MiB。三步完全分開的總量為 156 MiB；融合前兩步為 108 MiB；三步全部融合為 \(24+24+12=60\) MiB。圖 5-15 將必需的輸入輸出讀寫畫在每條柱形的左側，再依次加上兩個中間量的讀寫。

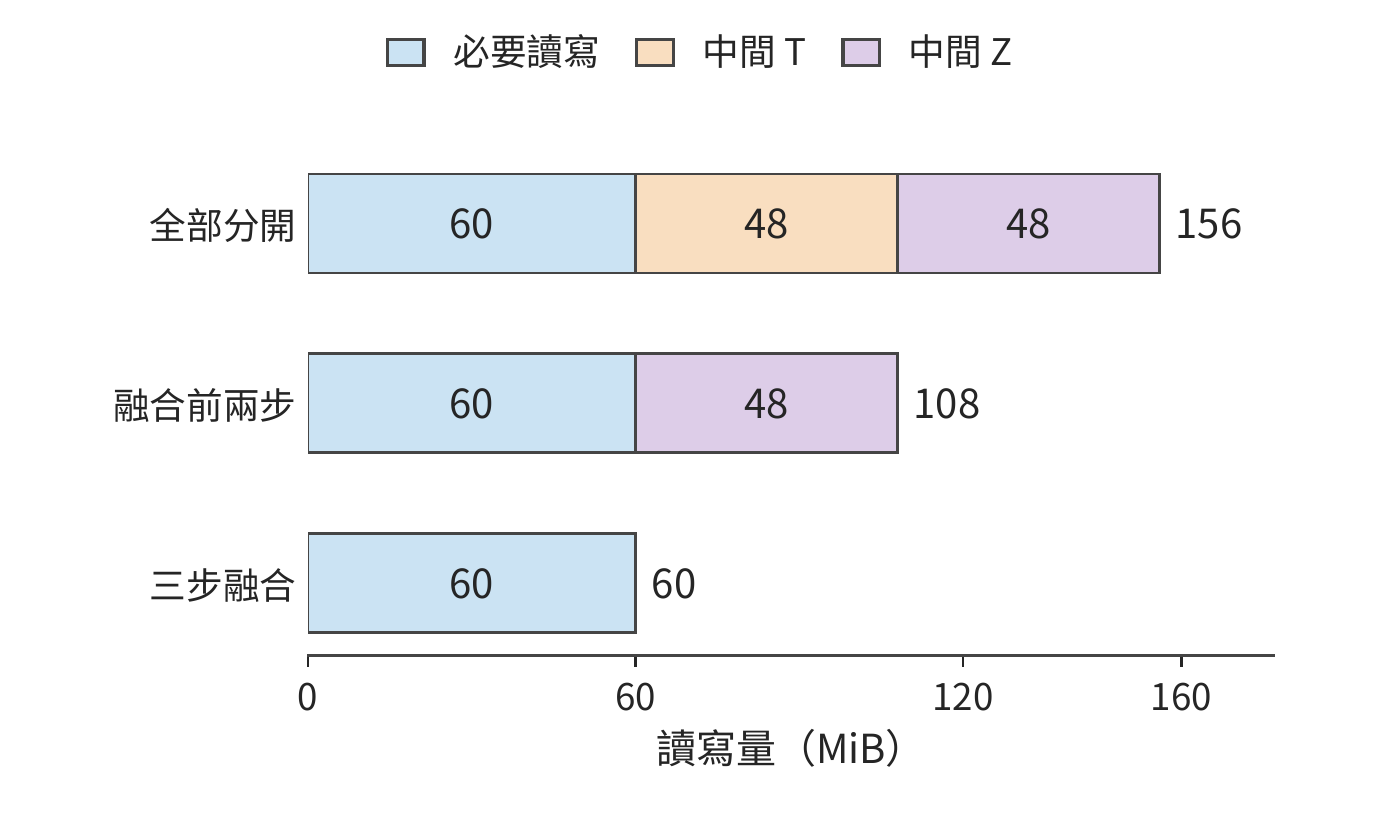

圖 5-15：每少儲存一個 24 MiB 中間量，就少一次寫出和一次讀入，共 48 MiB。G、U 為 BF16，最終輸出佔 1 byte/元素，量化 scale 預先給定。各方案採用相同的運算與舍入順序。

中間張量的容量與存取量在這裡是兩回事。設每步先分配輸出，完成後釋放已用完的輸入。獨立執行 SiLU 時，G、U、T 同時佔用記憶體，峰值為 72 MiB；三步融合時，G、U 與最終輸出同時佔用記憶體，峰值為 60 MiB。讀寫減少 96 MiB，峰值卻只減少 12 MiB，因為同一塊儲存空間可以反覆讀寫。⁶

逐元素運算的每個輸出只依賴對應位置的輸入，因此可以在讀入後立即計算，減少中間結果的儲存。要讓這種複用順利發生，還需要前後兩步使用彼此相容的資料佈局，並保證緩衝在最後一次讀取結束前不會被覆蓋。下面沿著一個資料塊的使用過程，分析這兩個條件。

5.3.2 佈局轉換、緩衝複用與雙緩衝

相鄰運算子有時使用不同佈局。前一個運算子適合按行寫出，後一個運算子卻需要按另一種塊順序讀取。若另建一份 24 MiB 重排結果，就要讀原結果、寫新結果，共 48 MiB。也可以讓前一個運算子直接按後續計算所需的佈局寫出，省去單獨的重排。比較「計算後再重排」與「計算時直接按新佈局寫出」的總時間，就能判斷哪種方式更快。

緩衝還決定兩個階段能否重疊執行。設搬移器把塊 0 放入槽 A，計算單元隨後讀取 A。計算單元讀取 A 期間，搬移器把塊 1 放入槽 B；計算轉向 B 後，就可以把塊 2 載入到 A。這樣兩個槽交替使用，計算單元讀當前塊時，搬移器就可以寫下一塊。

注意，槽 A 的「資料已經搬完」與「資料已經用完」是兩個時刻。搬移結束後，計算才開始讀取；只有最後一次讀取結束，才能將下一塊資料寫入槽 A，覆蓋原有內容。沿用第 5.1.5 節 H100 一個 SM 上的數值：每塊搬移 1.29 μs、計算 0.28 μs，搬移器和計算單元獨立工作。圖 5-16 展示三個時段中各槽位的狀態，圖 5-17 據此畫出完整的搬移與計算時間線。

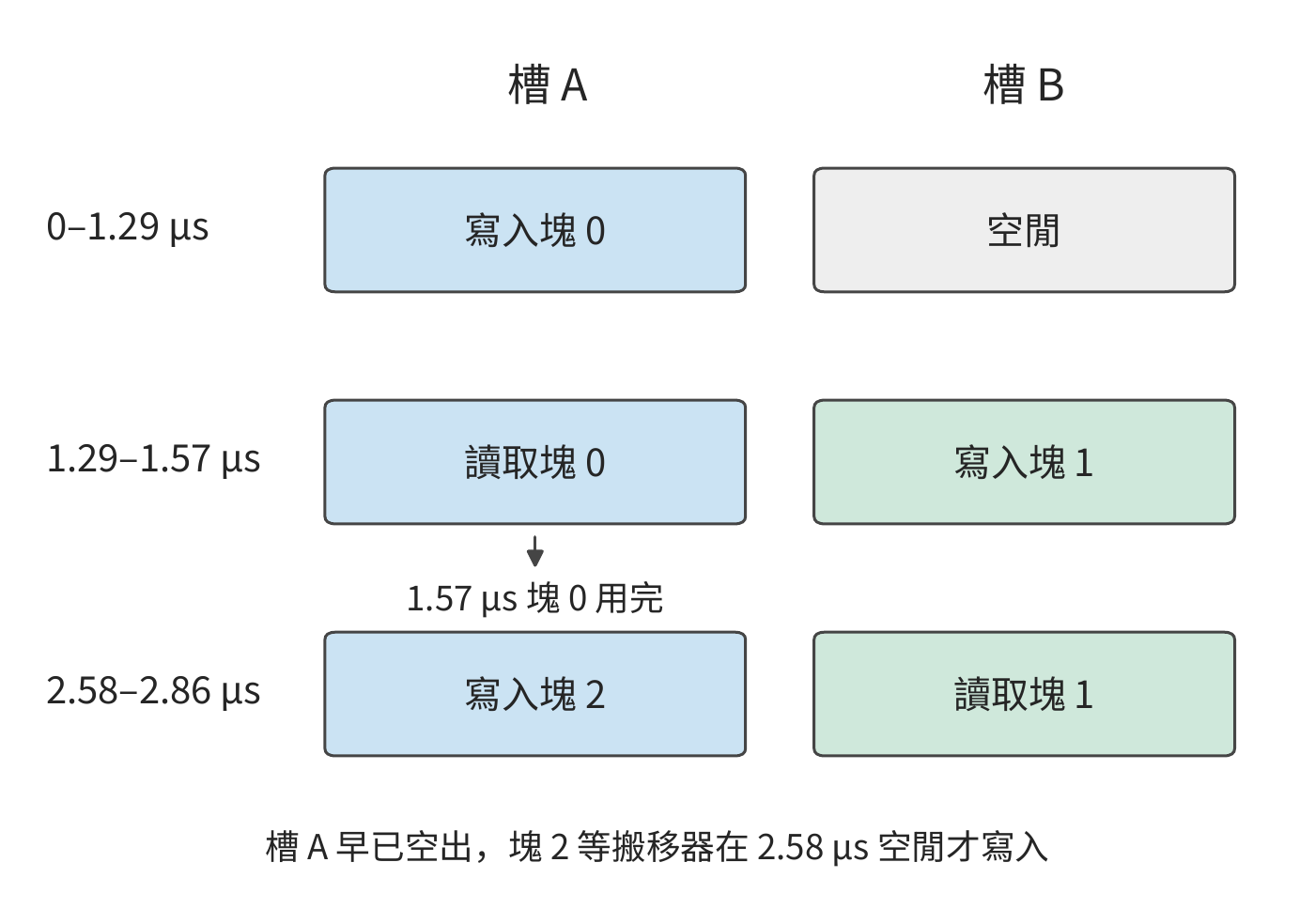

圖 5-16：塊 0 在 1.29–1.57 μs 使用槽 A，此後槽 A 已經空出；塊 2 要等搬移器在 2.58 μs 搬完塊 1，才開始寫入 A。圖中抽取三個時段；1.57–2.58 μs 兩個槽裡都沒有可算的資料，計算單元空等。顏色固定表示槽 A、B，文字說明當前讀寫的是哪個塊。

例 5-5：雙緩衝如何重疊資料搬移與計算？ 每塊搬移 1.29 μs，計算 0.28 μs。搬移器和計算單元獨立工作，事件開銷記為零。依序執行四塊需要 \(4\times(1.29+0.28)\approx6.28\) μs。

採用兩個槽後，0–1.29 μs 搬入塊 0，1.29–1.57 μs 計算塊 0；塊 1 同時在 1.29–2.58 μs 搬入。塊 0 在 1.57 μs 就已算完，槽 A 隨即空出，但搬移器要到 2.58 μs 才搬完塊 1、開始寫塊 2。此後搬移器連續工作，每 1.29 μs 送來一塊，計算單元每次只忙 0.28 μs。第四塊於 5.44 μs 完成，時間只減少約 13%。

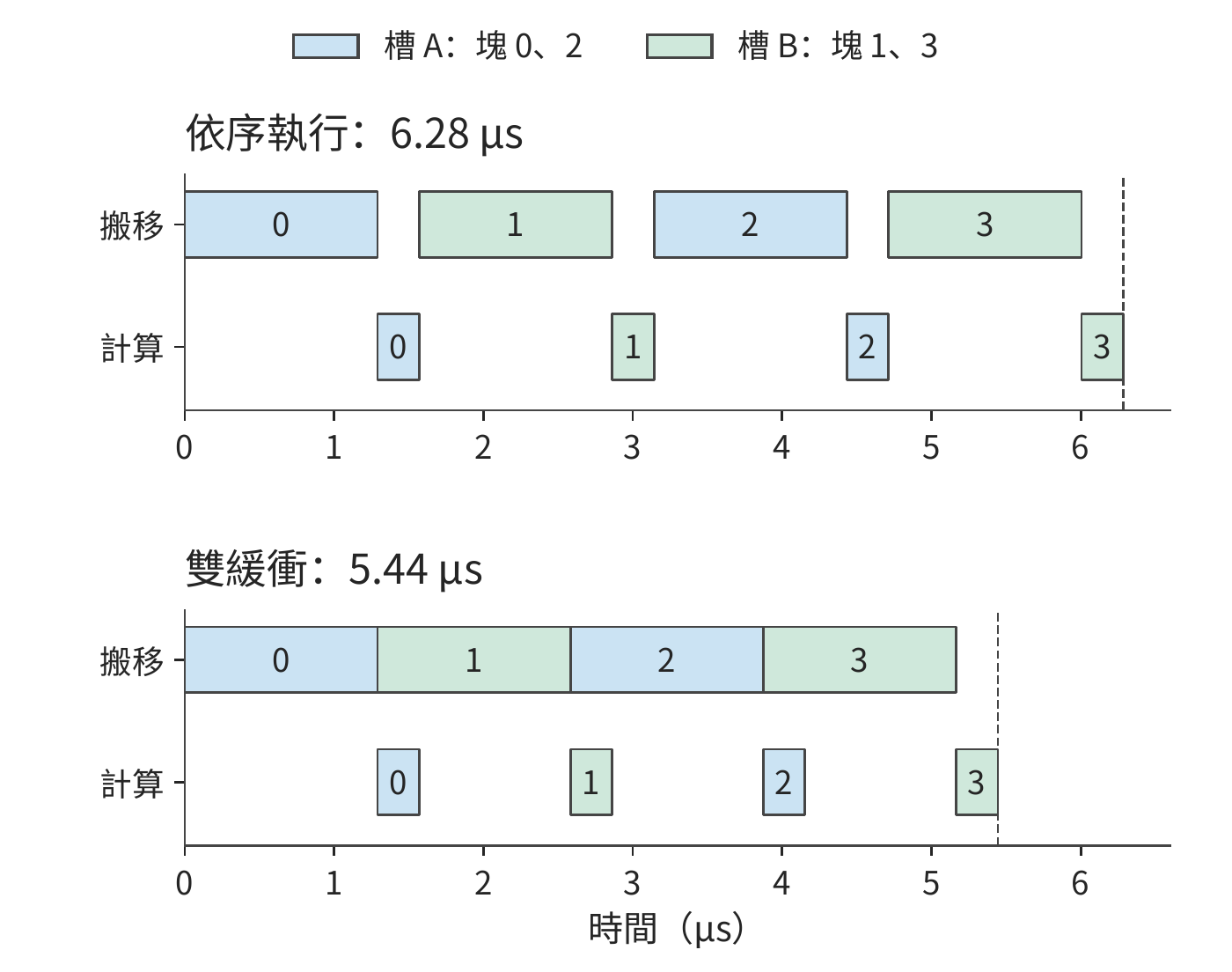

圖 5-17：兩個輸入槽交替複用，讓搬移與計算重疊。H100 一個 SM 上每塊搬移 1.29 μs、計算 0.28 μs，資源獨立，忽略同步開銷；同一顏色表示同一槽。重疊只藏住了計算，完成時間由首尾相接的搬移決定。

將四塊推廣到 n 塊。首塊要先搬移，隨後每隔較慢階段所需的時間完成一塊，末塊還需完成計算。因此：

\[ T_{\mathrm{pipe}}=t_m+(n-1)\max(t_m,t_c)+t_c. \]

其中 \(t_m\) 為每塊搬移時間，\(t_c\) 為每塊計算時間。在剛才的例子中，\(t_m>t_c\)，搬移器從 0 連續忙到 5.16 μs，總時間為 \(4\times1.29+0.28\approx5.44\) μs，計算單元只有約兩成時間在工作。增加第三個槽無濟於事：兩個槽已讓搬移器沒有空閒，更多的槽不能加快搬移；加快計算同樣無濟於事。兩個槽是能重疊起來的最小設定；把槽數加到 \(n\)、讓搬移提前 \(n-1\) 塊開始，在 CUTLASS 中稱為 \(n\) 個 stage。本例中搬移器已經連續工作，增加的 stage 只會多佔容量；只有當每塊的搬移時間不穩定，或一次搬移的延遲長於一塊的計算時間時，額外的 stage 才能補上空檔，而所需容量隨 stage 數成比例增長。要繼續縮短時間，只能減少每塊要搬的位元組，例如按第 5.2.2 節擴大輸出塊，讓每個輸入位元組參與更多乘加，或讓同時執行的執行緒塊在 L2 中共用輸入塊；再就是換用視訊記憶體頻寬更高的卡。

回到本小節開頭的重排情形：兩個階段的存取順序不同時，緩衝要儲存更多尚未使用的資料。三個排隊的 16 KiB 塊佔 48 KiB，再加 32 KiB 重排空間，共需 80 KiB。RTX PRO 6000 一個執行緒塊最多可用 99 KB 共享記憶體，單獨駐留時可以容納；若一個 SM 要同時駐留兩個這樣的執行緒塊，每塊最多隻能分到 49 KiB（100 KB 扣除兩塊各 1 KiB 預留後平分）。扣掉 32 KiB 重排空間，只剩一個 16 KiB 的排隊槽：寫入第二塊之前，搬移器必須等計算單元用完並釋放該槽。這種下游來不及處理、使上游暫停的機制稱為背壓（backpressure）。選擇共同佈局能夠減少排隊，擴大緩衝則能容納更多已經寫入但尚未使用的資料。⁸

第 5.1 節的主機輸入也可以按此組織。複製流傳入下一批，計算流處理當前批；計算流等待「複製完成」事件後讀取新輸入，複製流等待「計算完成」事件後覆蓋舊緩衝。這兩種事件分別保證輸入已準備好和舊資料已用完，時間收益則來自兩種資源同時工作。

5.3.3 FlashAttention：分塊與線上 Softmax

第 5.3.1 節融合的逐元素運算，每個輸出只依賴對應位置的輸入；注意力中的 Softmax 卻要用到整行分數。計算一行注意力輸出時，可以先把各位置的分數變成尚未歸一化的權重，用這些權重對值求加權和，最後除以權重總和。可以先處理一塊，記下它對加權和與權重總和的貢獻，再處理下一塊；只要能正確合併貢獻，就不必一直保留已處理過的全部分數。困難在於 Softmax 要根據分數求指數，後面出現更大的分數時，還要調整前面累計結果所用的數值基準。

FlashAttention 圍繞這一逐塊計算過程安排儲存，減少長序列注意力中間矩陣的視訊記憶體讀寫。該方法由斯坦福大學的 Tri Dao 等研究者與紐約州立大學布法羅分校的合作者於 2022 年提出。¹⁰

讀到 FlashAttention 時，筆者想起了自己在 2019 年做 AKG 的一段經歷。當時為了融合 Softmax 運算子，筆者四處尋找合適的線上演算法，後來找到 NVIDIA 在 2018 年發表的研究，才得以結合 AKG 的分塊與融合能力，把前面的矩陣乘法和後面的 Softmax 接在一起計算。筆者那時甚至還不瞭解注意力機制，後來才意識到，自己偶然摸到了 FlashAttention 的一條核心思路。從這一步走到完整的 FlashAttention，還需要把後續與 V 的加權求和也納入線上更新，並圍繞完整注意力安排片上儲存和資料搬移。下面的推導會說明，這一看似區域性的演算法變化如何消除大塊中間矩陣。

回到注意力計算本身。標準注意力先計算 \(S=QK^\mathsf{T}/\sqrt d\)，再計算 \(P=\operatorname{softmax}(S)\)，最後計算 \(O=PV\)。

把這三個運算分別交給通用運算子，可以直接按公式組合程式，運算子之間透過中間張量交換結果。掌握完整注意力計算的資料依賴後，便可以採用另一種編譯與執行方式：利用 Softmax 的歸約關係，跨過獨立運算子的邊界，在小塊資料上連續計算。下面先算出原來完整儲存中間張量的開銷，再推導逐塊計算所需儲存的狀態。

取一個頭，序列長度 \(L=8192\)，頭維度 \(d=128\)，對全部 token 計算注意力。Q、K、V、O 使用 BF16，各佔 2 MiB；完整 S、P 使用 FP32，各佔 256 MiB。Q、K、V 各讀一次，O 寫一次，共 8 MiB；S、P 各寫一次、讀一次，卻要傳輸 1 GiB 資料。中間矩陣的大小隨序列長度的平方增長，因而造成了大量讀寫。⁹

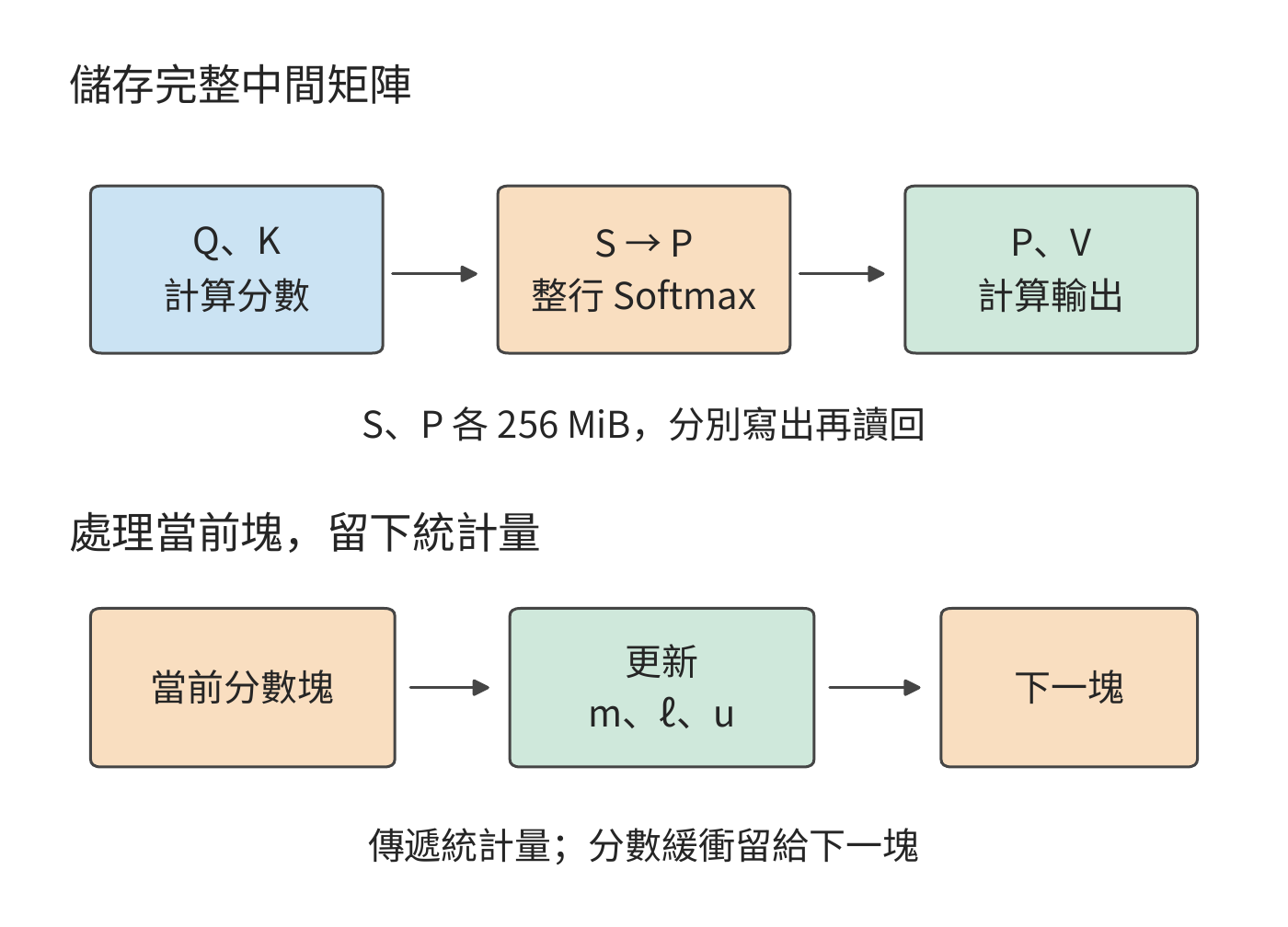

圖 5-18：上半圖儲存完整 S、P，兩份 FP32 矩陣各佔 256 MiB，寫出與讀回合計 1 GiB。下半圖只傳遞已處理部分的最大值 m、指數和 ℓ、加權值 u；每處理完一個塊，其分數緩衝即可複用。箭頭概括處理順序，完整計算還需讀入 Q、K、V。

要省去這 1 GiB 的中間讀寫，可以沿用第 5.3.1 節的思路；但直接套用逐元素融合會遇到一個障礙：Softmax 的分母是整行指數和。只讀到前一塊時，既不知道最終分母，也不知道後面是否會出現更大的分數。

要丟棄已經處理過的分數，需要保留三個量：最大分數 m，以 m 為基準的指數和 \(\ell\)，以及相同指數權重下的值之和 u。這裡 u 通常是向量，先用標量值的小例子看清更新過程。

例 5-6：線上 Softmax 如何合併分塊結果並保持歸一化？ 分數為 \([0,\ln2]\)，對應值為 \([1,3]\)，每塊只含一個元素。第一塊得到 \(m=0,\ell=1,u=1\)。處理第二塊後，最大值增至 \(\ln2\)，將原來的 \(\ell\) 和 u 都乘以 \(r=1/2\)；新元素的指數為 1，於是 \(\ell'=1/2+1=1.5\)，\(u'=1/2+3=3.5\)，結果為 \(7/3\)。一次處理整行時，兩個權重正比於 1 和 2，結果同樣為 \((1+2\times3)/3=7/3\)。

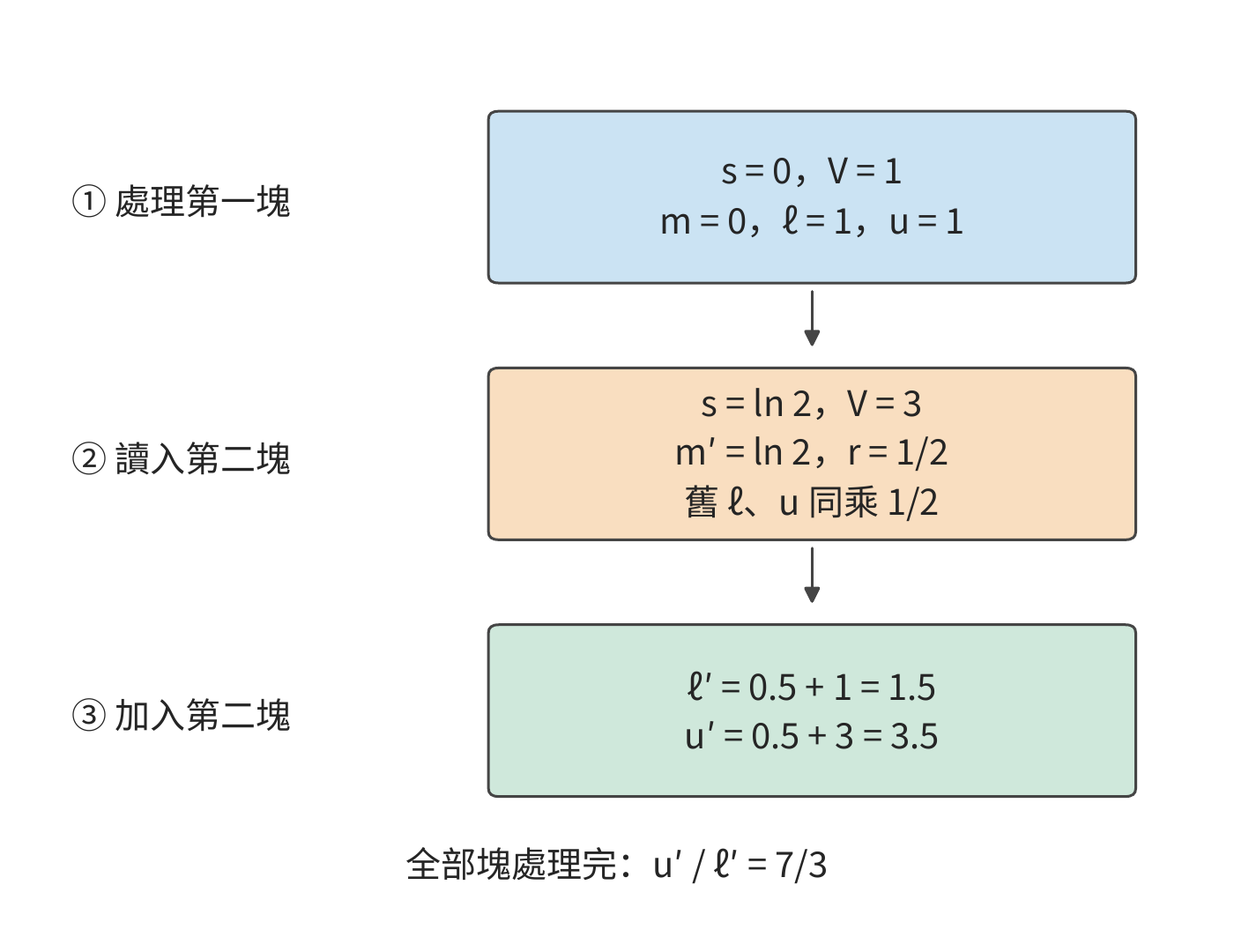

圖 5-19：兩個塊的分數分別為 0、ln 2，值分別為 1、3。最大值增大後，將舊指數和與舊加權值同時乘以 1/2，再加上新塊的貢獻，最後才做除法。箭頭傳遞的是統計量，舊分數無需保留。m 是已處理分數的最大值，ℓ 是以 m 為基準的指數和，u 是對應的值向量加權和，r 是更換最大值基準時的縮放係數。

小例子中，第二塊把最大值從 0 提高到 ln 2。舊項原來的指數為 1，換到新基準後變成 1/2；分母中的舊貢獻和分子中的舊貢獻必須同時縮小，才能保持它們的相對權重不變。

推廣到一行分數，減去共同最大值可避免指數溢位。令 \(\ell=\sum_j\exp(s_j-m)\)、\(u=\sum_j\exp(s_j-m)V_j\)，最終輸出為 \(u/\ell\)。新塊到來後，把舊狀態改到新的最大值基準，再加上新塊貢獻：

\[ m'=\max(m,\max(s)),\qquad r=\exp(m-m'),\qquad p_j=\exp(s_j-m'), \]

\[ \ell'=r\ell+\sum_jp_j,\qquad u'=ru+\sum_jp_jV_j. \]

右側求和只遍歷新塊中的 j，舊塊的全部貢獻已經儲存在 \(\ell\) 與 u 中，無需重新讀回舊分數。

FlashAttention 正是利用這一遞推關係省去了完整 S 和 P 的儲存。每處理完一塊，就更新 m、\(\ell\) 和 u；該塊的分數和機率用完即可丟棄，其緩衝可以留給下一塊。在相同注意力範圍內，查詢與鍵的匹配、值的加權仍然都要算；改變的是計算順序與中間結果的儲存方式，浮點執行還會有舍入差異。

這樣就把儲存完整分數矩陣的問題，變成了在快速儲存中安排當前塊的問題。接下來確定一次處理多少行 Q、多少行 K/V，才能更好地利用這塊空間。取 RTX PRO 6000 一個執行緒塊可用的 99 KB 共享記憶體（101,376 bytes）作快速緩衝，一次保留 a 行 Q 與 FP32 輸出累加器，分數塊大小為 a×b。K 與 V 按階段複用同一個 b×d 輸入槽，分數和機率複用一個 a×b 槽，另為逐行統計和更新暫存分配三個 FP32 向量。區域性儲存需求為：

\[ S=\underbrace{2ad}_{Q}+\underbrace{2bd}_{K/V\text{ 槽}}+\underbrace{4ab}_{\text{分數/機率}}+\underbrace{4ad}_{\text{輸出累加器}}+\underbrace{12a}_{\text{逐行狀態}}\le101376. \]

K/V 塊越小，其自身和分數塊佔用越少，就能容納更多 Q 行。更多 Q 行共享一次 K/V 掃描，整份 K/V 被重讀的次數隨之減少。取 b=64，能容納 a=82 行 Q，需要 \(\lceil8192/82\rceil=100\) 次完整掃描。每次讀 4 MiB 的 K/V，另有一次 Q 讀取和 O 寫回，共 \(100\times4+4=404\) MiB。

將 b 縮為 1，能容納 a=128 行 Q，掃描次數降為 64，存取量降至 \(64\times4+4=260\) MiB。但每次掃描從 128 個 K/V 塊變成 8192 個塊，線上狀態必須更頻繁地更新。

K/V 塊行數 b	可容納的 Q 行數 a	K/V 完整掃描次數	緩衝與下一級儲存之間的存取	Q 塊與 K/V 塊之間的狀態更新次數
1	128	64	260 MiB	524288
64	82	100	404 MiB	12800
128	53	155	624 MiB	9920

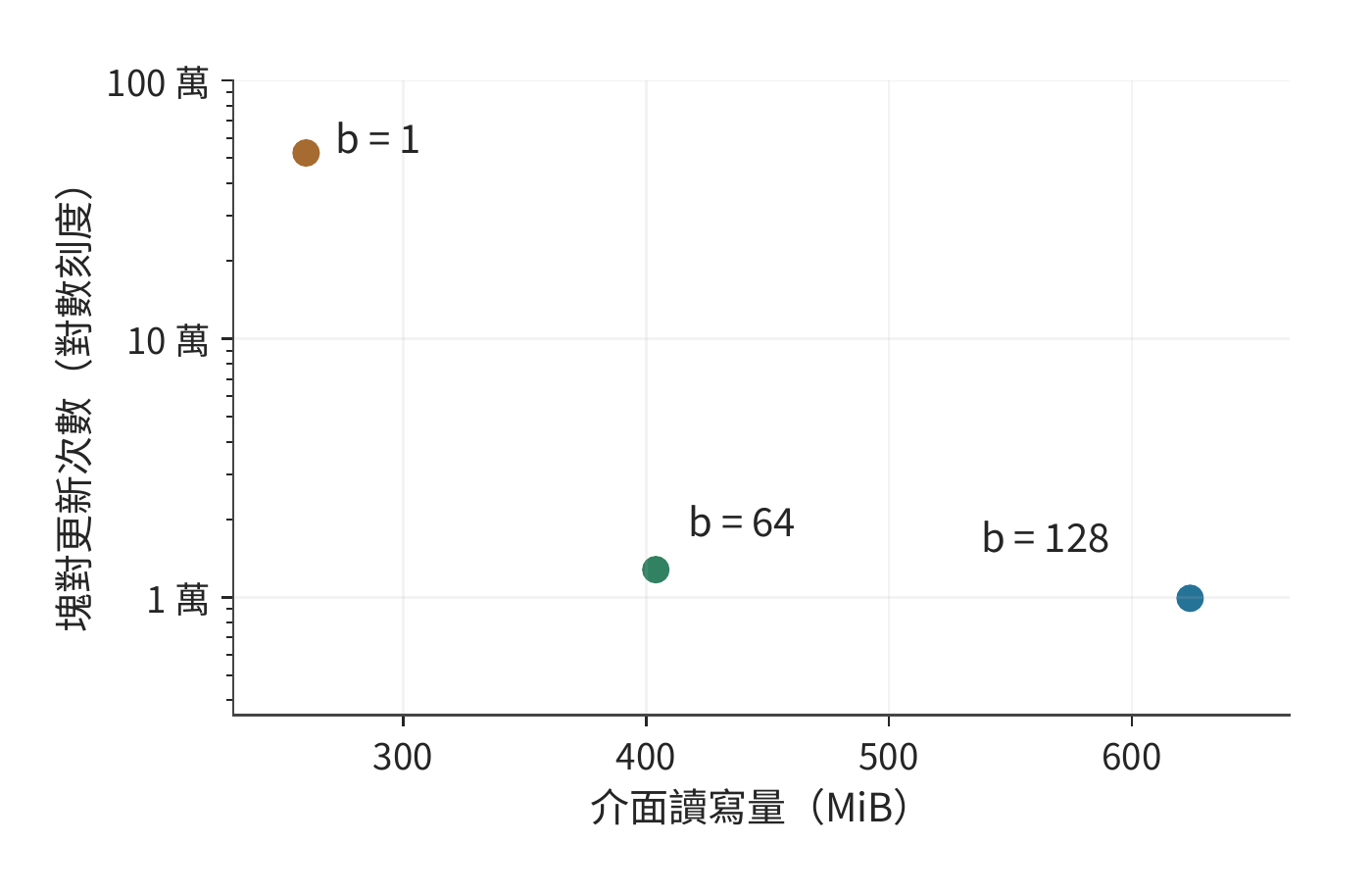

圖 5-20：快速緩衝為 RTX PRO 6000 一個執行緒塊的 99 KB 共享記憶體，序列長 8192、頭維度 128，無掩碼；每個點對應正文表格的一種 K/V 塊大小。橫軸為緩衝與下一級儲存之間的存取量，縱軸為線上更新次數，採用對數刻度。從 b=64 的點移到 b=1 的點，讀取減少，更新次數卻約增至 41 倍。b 表示一個 K/V 塊中包含的 token 數。

圖 5-20 把兩項代價放在同一平面上，越靠左表示少讀資料，越靠下表示少做更新。從 64 行塊縮到 1 行塊，少讀 144 MiB，卻把狀態更新從 12800 次增至 524288 次，約為原來的 41 倍。每次更新都要執行迴圈控制、最大值比較、指數與輸出縮放；每次只處理一行 K/V，也使矩陣乘的一個維度過小，難以充分利用矩陣計算單元。較小的 K/V 塊能減少讀取，卻會增加更新次數；較大的塊則有利於矩陣計算，並減少迴圈開銷。因此，選擇塊大小時，需要同時比較這兩類開銷。

線上歸約消除了完整中間矩陣的讀寫，但塊內的矩陣乘、指數計算和統計量更新仍要執行。後續最佳化便轉向這些剩餘工作。FlashAttention-2 改進了執行緒之間的任務分配，減少中間資料交換和非矩陣運算；FlashAttention-3 利用非同步執行，讓搬移、矩陣乘和 Softmax 相互重疊。省去巨大的中間矩陣之後，這些改進進一步縮短了剩餘的計算和搬移時間。¹⁰

為了檢驗這些機制在實際程式中的效果，配套實驗比較了 PyTorch 中同一個注意力介面的兩種實作。這裡的後端（backend），指框架在介面內部實際選用的計算程式：呼叫者給出相同的 Q、K、V，框架可以用不同程式完成注意力計算。

數學後端（SDPBackend.MATH）按注意力公式組合矩陣乘、Softmax 等通用運算，儲存完整的分數和機率中間矩陣。FlashAttention 後端（SDPBackend.FLASH_ATTENTION）採用前面介紹的分塊與線上歸約方法，避免儲存完整的中間矩陣。實驗分別指定這兩個後端，比較它們完成同一次注意力計算的時間與新增視訊記憶體。

實驗用 RTX PRO 6000 Blackwell，輸入輸出為 BF16，一次處理一個序列、一個注意力頭，頭維度為 128。序列長為 8192 個 token；採用因果注意力，即每個位置只使用自身及此前的位置。預熱後，使用 CUDA Graph 將一組 GPU 操作預先記錄並重復執行，以免每次由主機提交造成干擾。按每次注意力計算統計，儲存完整中間矩陣的數學實作約需 2.6 ms，採用分塊與線上歸約的 FlashAttention 實作約需 80 μs，後者的加速比約為 33。¹¹

再比較一次普通呼叫的新增視訊記憶體佔用峰值。輸入 Q、K、V 預先駐留視訊記憶體，計量範圍為輸出與臨時工作區：數學實作約為 848 MiB，FlashAttention 實作約為 22 MiB。

這組完整實作的對照說明了分塊、線上歸約和融合如何配合：分塊使當前資料能放入快速儲存，線上歸約使 Softmax 可以逐塊計算，融合省去塊內中間結果的寫回。三者共同改變了執行時間與中間儲存需求。

5.4 編譯器：表達、變換與選擇

前兩節透過手工分析選擇了迴圈、塊大小、緩衝和運算子邊界。實際模型會使用多種輸入形狀和運算子組合，每種加速器也有不同的儲存層級和執行資源。編譯器的任務，是用程式表示這些實作方式，根據依賴關係排除錯誤的變換，再比較其餘實作的執行開銷。

5.4.1 為什麼要比較多種實作

回顧逐元素鏈：SiLU 對每個數執行非線性變換，再與另一輸入對應相乘，最後量化成低位寬表示。兩處相鄰運算子之間，都可以選擇分開執行或融合執行，共有四種劃分：三步獨立、融合前兩步、融合後兩步、三步融合。如果一條鏈包含十個運算子，就有 \(2^9=512\) 種相鄰邊界劃分。每一種劃分還可以選擇塊大小、區域性佈局和流水深度。

這些選擇會相互影響。合併兩步可以消除中間寫回，但也會增加同一時刻需要儲存的值；臨時資料增多，又會改變能夠採用的塊大小。因而，編譯器要同時表達計算內容、執行順序和資料存放位置。只記錄一個運算子名，無法推導這些代價。

編譯器可以按三個步驟選擇實作。首先，把數學運算表示為迴圈和陣列存取，明確可以變換的迴圈及其讀寫關係；其次，根據讀寫依賴和數值規則檢查合法性；最後，結合容量和實測時間比較執行成本。下面先用可讀的迴圈展示前兩步，再說明自動運算子程式碼生成系統 AKG 如何透過多面體編譯（用線性約束描述迴圈迭代與陣列存取的編譯方法）組織整個過程。

5.4.2 用迴圈變換表達分塊與融合

第 5.2 節決定了每次處理多大一塊，還要決定這些塊按什麼順序計算。同樣切好的資料，若剛用過就換走，隨後又要重新搬回，仍然會產生不必要的存取。迴圈變換讓程式表達這些安排：split 將迴圈拆成「第幾塊」和「塊內第幾個位置」；reorder 調整遍歷順序，讓即將再次使用的資料有機會留在區域性儲存中。再選擇在哪一層迴圈儲存或使用中間結果，就能明確它要留下多久。

取 \(Y=\operatorname{SiLU}(AW)\)，沿用 \(M=1024,K=4096,N=12288\)，矩陣乘用 FP32 累加，結果舍入為 BF16 後再計算活化函數。最直接的程式先生成完整 C，再遍歷 C 生成 Y：

for i in range(M):
    for j in range(N):
        acc = 0.0
        for k in range(K):
            acc += A[i, k] * W[k, j]
        C[i, j] = round_to_bf16(acc)

for i in range(M):
    for j in range(N):
        Y[i, j] = silu(C[i, j])

第一項變換是拆分（split）。把 i 拆成塊號 \(i_o\) 與塊內座標 \(i_i\)，令 \(i=64i_o+i_i\)。原來的 1024 行就成為 16 個塊，每塊 64 行。對 j 同樣處理，得到 192 個列塊。同時拆分兩個輸出維度，就形成 64×64 的 tile。

拆分首先改變了索引的表示方式。要連續完成一個 tile，還需要重排（reorder）：在外層迴圈中遍歷輸出塊，在內層迴圈中遍歷塊內元素。再把 K 按 32 拆成 128 個歸約塊。程式先選定一個輸出 tile，逐塊載入所需 A、W，累加到同一個輸出塊中。

採用這種迴圈結構後，就能確定輸入塊需要保留多久。A、W 的當前塊各佔 4 KiB，在一次歸約塊計算後即可替換；4096 個 FP32 累加器佔 16 KiB，要一直保留到全部 128 次歸約塊計算結束。因此，兩類緩衝應在不同的迴圈層分配和釋放。

最後調整活化函數的計算位置。一個輸出 tile 完成全部 K 歸約後，其 4096 個 C 值已經全部算好，可以立即做 SiLU 並寫出 Y；其他輸出 tile 尚未完成也不影響這一片結果。這樣只需在區域性儲存當前輸出塊的結果，不再需要完整 24 MiB 的 C，也就省去了 48 MiB 寫回與重讀。

for io in range(ceil_div(M, BM)):
    for jo in range(ceil_div(N, BN)):
        acc = zeros_fp32(BM, BN)
        for ko in range(ceil_div(K, BK)):
            a = load_tile(A, io, ko, BM, BK)
            w = load_tile(W, ko, jo, BK, BN)
            matmul_accumulate(acc, a, w)
        c = round_to_bf16(acc)
        store_tile(Y, io, jo, silu(c))

這裡 load_tile 和 matmul_accumulate 分別表示成塊讀取和矩陣累加；最後一個不足整塊的 tile 用掩碼標出有效位置。虛擬碼的縮排清楚地標出了這些先後關係：輸入塊在 ko 迴圈內更新，累加器在整個 ko 迴圈期間始終保留，活化函數計算在 ko 迴圈結束後執行。

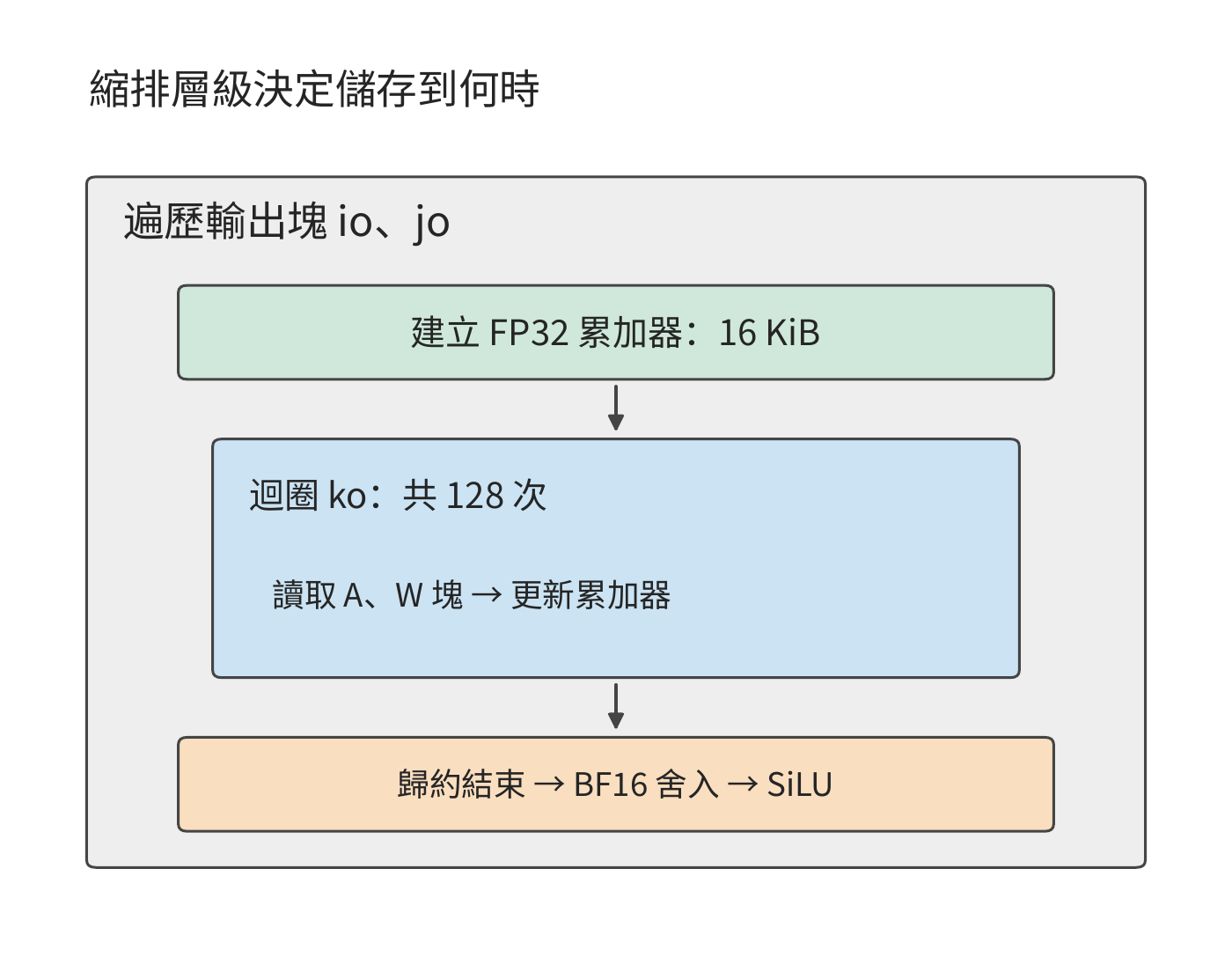

圖 5-21：迴圈層次決定臨時資料需要儲存多久。外層選輸出塊，建立 16 KiB 累加器；內層 ko 反覆讀取 A、W 塊，全部歸約結束後再舍入並計算活化函數。

這些排程動作在程式設計系統中有對應的表達。Halide 是把「計算什麼」和「如何排程」分開表達的程式設計系統，程式設計師用 split、tile、reorder 等動作改變執行方式。這裡把生成中間結果的運算子稱為生產者，使用該結果的運算子稱為消費者。compute_at 指定生產者在消費者的哪一層迴圈內執行。TVM 是面向張量計算的編譯系統，也透過排程指定計算位置和快取讀寫，讓相鄰運算子在同一塊資料上連續計算。¹⁴

計算位置同時決定複用和重算。把生成中間結果的計算放在最外層，會先算出完整結果，供所有後續計算讀取；放到後續計算的分塊迴圈內，就只算當前需要的部分。如果多個輸出塊需要同一部分中間結果，在每個塊內計算就會造成重複。編譯器因此要比較兩種做法：先儲存中間結果供多次讀取，或在每次使用前重新計算。

迴圈中的 fuse 還可以把多個迭代維合成一個維度。例如，可以將 16×192 個輸出塊的二維座標轉換為 0 到 3071 的一維編號，再分配給加速器工作組。這改變了遍歷輸出塊和分配任務的方式；將 SiLU 緊接在矩陣乘的 tile 後面，則省去了中間矩陣的寫回和重讀。兩者可以在同一份排程中組合使用。

5.4.3 依賴與舍入如何限制變換

上一小節把活化函數移入輸出 tile，但仍安排在 ko 迴圈結束後執行，原因可以用兩個數說明。設一個輸出的兩個部分和為 1 與 −1，完整和為 0，SiLU(0)=0。若在每個部分和之後先做 SiLU，再相加，結果為 \(\operatorname{SiLU}(1)+\operatorname{SiLU}(-1)\approx0.4621\)。把活化函數計算移到完整求和之前，已經改變了運算。

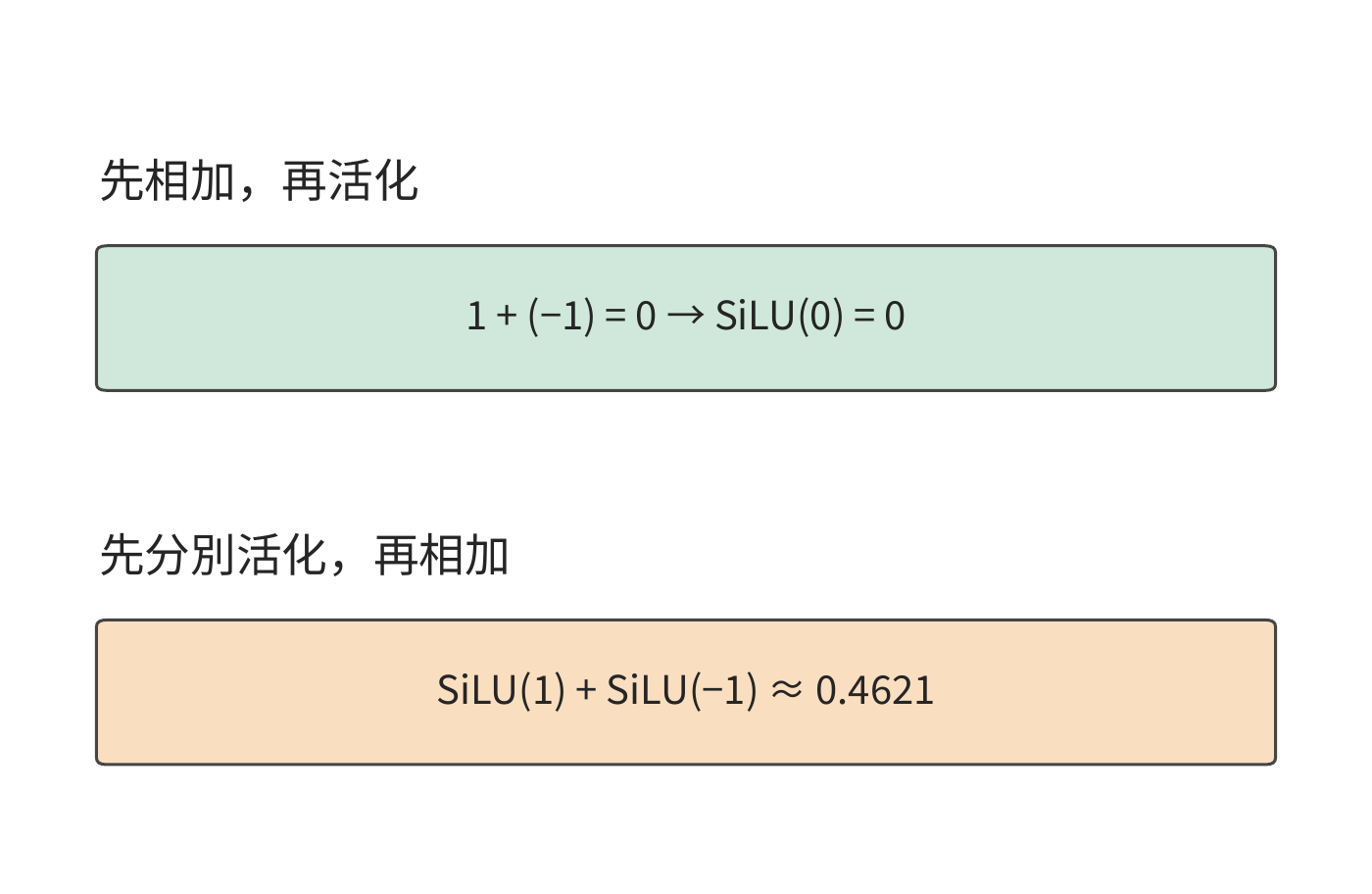

圖 5-22：同樣兩個部分和，先相加得到零，再做 SiLU 仍為零；先對各部分做 SiLU 再相加，得到約 0.4621。兩個數說明把活化函數計算移到求和之前會改變結果。

編譯器需要遵守的依賴關係因此有兩個層次：同一輸出的部分和要按歸約規則合併，後續運算子要等所需的結果算好。不同輸出可以平行計算；同一輸出的歸約和後續運算則必須按依賴順序執行。

分塊歸約同樣受這條依賴約束。第 5.3.3 節的 FlashAttention 能逐塊完成計算，是因為它保留了 m、\(\ell\)、u，並在最大值改變時，同時調整之前累加的指數和與加權值。若只保留每塊已經歸一化的輸出，就丟失了各塊分母的相對大小。例如兩個塊各自只有一個值，分別為 1 和 3，塊內輸出仍是 1 和 3；僅憑這兩個輸出，無法判斷整行 Softmax 應給它們分配 1:2 還是 2:1 的權重。因此，分塊歸約必須儲存足夠的統計量，才能正確合併各塊的結果。

浮點舍入進一步限制了變換。原程式將 FP32 累加結果舍入為 BF16，再計算活化函數，融合後的程式也要在活化函數運算之前執行 round_to_bf16。中間值可以從暫存器直接傳給活化函數，但這次舍入仍然存在。資料存放位置與數值格式是兩項獨立選擇。

例 5-7：整行量化 scale 如何約束分塊計算順序？ 一行包含 256 個元素，分成兩個塊，每塊各含 128 個元素，兩個塊的首個元素分別為 1 和 10，其餘為零。量化使用 E4M3FN 格式：一種含符號位、四位指數和三位尾數的八位浮點表示，最大有限值為 448。scale 由整行最大絕對值決定；隨後做點積，權重僅第一個元素為 1。因此結果完全取決於第一個元素如何量化。

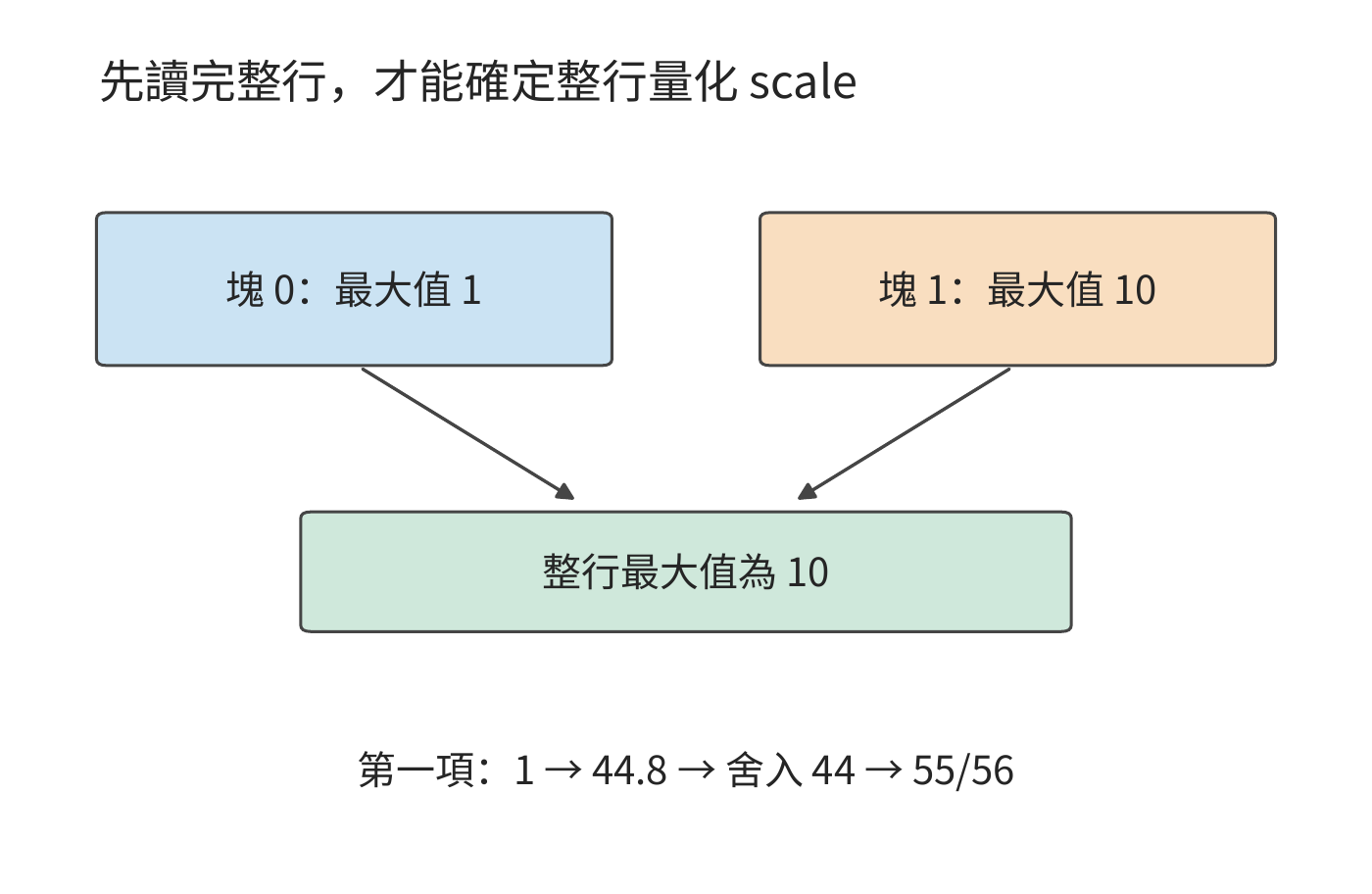

圖 5-23：一行分成兩個塊，後一塊中的 10 決定整行 scale。第一項要先按這一 scale 對映，再舍入到格式允許的值，最後反量化。

先讀完整行，最大值為 10。第一項縮放為 \(1\times448/10=44.8\)，舍入到該格式可表示的 44，反量化結果為 \(44\times10/448=55/56\)。若讀完第一塊就量化，當時最大值為 1，第一項可表示為 448，反量化結果恰好為 1。

讀到後一塊中的 10 後，即使調整後續計算所用的 scale，第一項也不可能重新經歷 44.8→44 的舍入。兩種做法的結果相差 \(1/56\)，約 1.8%。因此，按整行最大值確定 scale 時，應先讀完一行求出最大值，再量化。¹⁵

這些例子說明了哪些變換可以做，哪些運算順序必須保留。輸出之間可以交換執行順序，輸入可以分塊快取，算好的結果可以直接供後續運算使用；歸約的合併方式和量化的舍入位置則屬於運算定義，需要在變換中保留。

5.4.4 AKG：用多面體編譯組織迴圈與儲存

AKG 是面向張量運算子的自動程式碼生成與最佳化系統，其核心技術是多面體編譯（Polyhedral Compilation）。該方法把規則迴圈表示為三類資訊：有哪些迭代要執行，每次迭代讀寫哪些陣列元素，以及哪些讀寫必須保持先後順序。迴圈邊界和規則下標可以用線性約束描述，這就是「多面體」名稱的來源。藉助這種表示，編譯器能夠推導迭代之間的依賴，並據此調整執行順序。¹²

以矩陣乘為例，編譯器可以確定不同 i、j 對應不同輸出，沿 k 的更新則指向同一個累加結果。選定 64×64×32 的 tile 後，還可以由陣列存取推導當前需要的 A、W 區域：A 為 64×32，W 為 32×64。這樣既能確定迴圈的執行順序，也能確定需要讀入哪些資料，以及這些資料要儲存多久。

AKG 從張量表示式生成多面體表示，將分塊與分層融合結合起來：在外層安排完整運算子的執行順序，在內層安排各塊的連續計算和區域性快取。儲存管理根據這些區域分配片上空間、插入搬移，程式碼生成再將計算對映到硬體執行方式，調優階段選擇塊形狀等參數。前文手工完成的「拆分迴圈—確定讀取區域—保留累加結果—完成歸約後執行活化函數」，在這裡成為相互聯絡的編譯步驟。

將計算和儲存一起分析，也能解釋融合為什麼會增加訪存。前面的逐元素鏈透過融合少讀了中間值；若中間結果採用位數更少的表示，又要供後續計算反覆讀取，保留它反而可以減少讀取。

例 5-8：量化單獨執行還是融合進矩陣乘，哪種方式讀寫更少？ 取 \([4096,4096]\) 的 FP16 輸入 A，佔 32 MiB，量化為 FP8 後佔 16 MiB；FP8 權重為 \([4096,1536]\)，佔 6 MiB，FP16 輸出佔 12 MiB。輸出按 128×128 分塊，共有 32 個行塊、12 個列塊。各輸出塊獨立讀取所需資料，量化 scale 來自整行最大值。

先看單獨執行量化的做法。每處理一行，就用 8 KiB 區域性空間儲存該行輸入，求出 scale 後再量化。全部輸入共讀入 32 MiB，量化結果共寫出 16 MiB。隨後，12 個輸出列塊各讀取一遍 FP8 輸入，共 192 MiB。因此，與輸入有關的讀寫量為 \(32+16+192=240\) MiB。

把量化合併到矩陣乘中後，先讀取 32 MiB 原輸入求出每行的 scale；12 個列塊隨後各讀一次原來的 32 MiB 輸入，並在本地量化。輸入相關存取為 \(32+12\times32=416\) MiB。雖然省去了 16 MiB 量化結果的寫出，但每個列塊讀取的輸入從 16 MiB 增至 32 MiB，12 次讀取增加了 192 MiB。

兩種方案都由 32 個行塊各讀取 6 MiB 權重，再寫出 12 MiB 輸出，共 \(32\times6+12=204\) MiB。因此總存取量分別為 \(240+204=444\) MiB 與 \(416+204=620\) MiB，融合後增加約 40%。

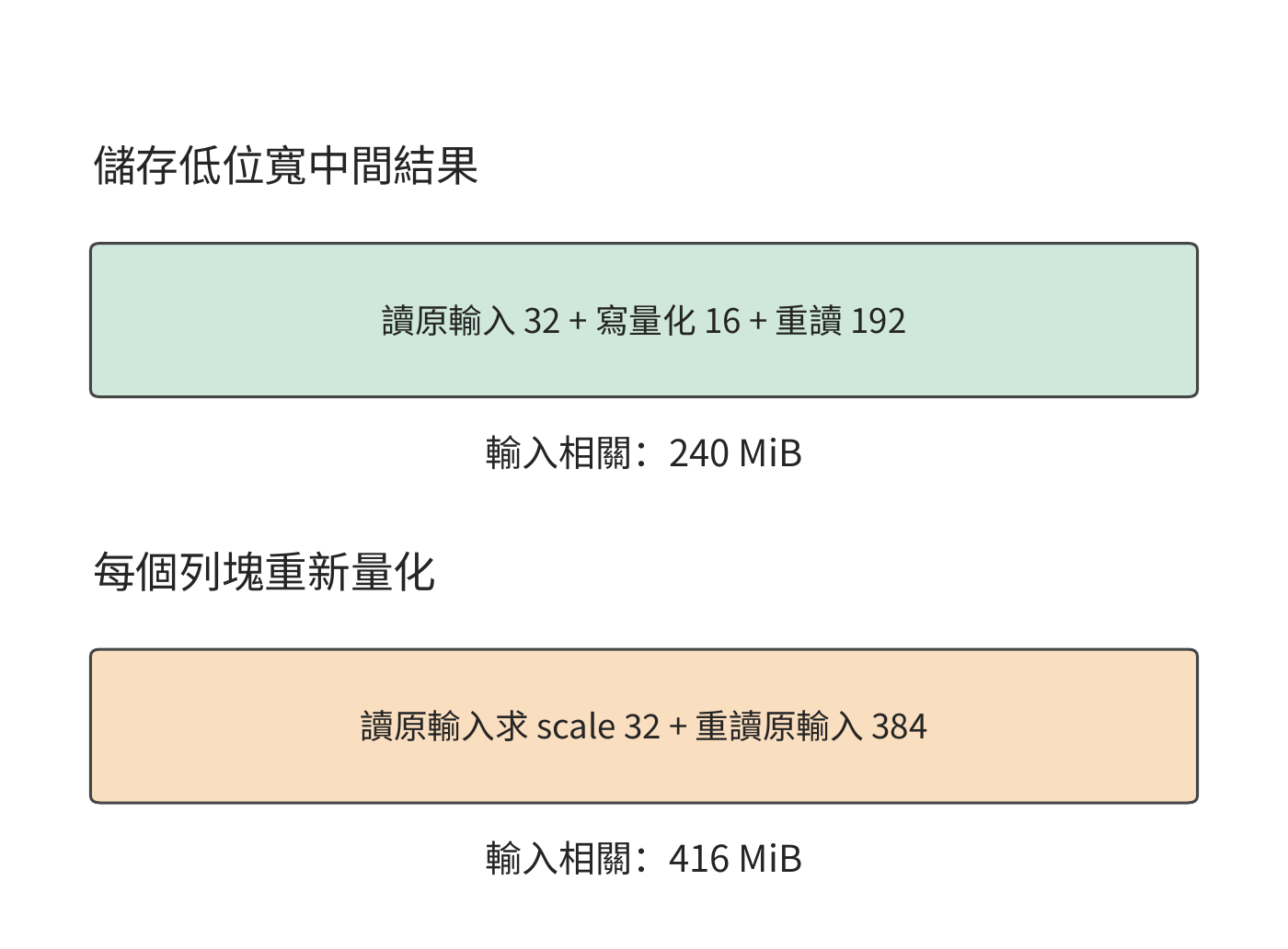

圖 5-24：兩種方案都先讀完整輸入以確定每行的 scale。儲存 FP8 結果後 12 個列塊合計重讀 192 MiB；融合方案重讀 FP16 輸入 384 MiB。權重與輸出另有相同的 204 MiB。

圖 5-24 中，決定差距的是通向 12 個列塊的重複讀取：每次讀取的資料量相差一倍。輸出列塊數因而直接決定兩種做法的訪存量差異。每增加一個列塊，保留量化結果的方案多讀 16 MiB，融合方案多讀 32 MiB。將 1536 個輸出列放入同一塊，可消除這種跨列塊重複；相應輸出累加器也從 128 列擴大為 1536 列，需要 12 倍空間。因此，選擇是否融合量化時，仍要比較第 5.2 節討論過的區域性儲存佔用與資料複用。¹⁵

AKG 將融合與分塊共同考慮，正是為了處理這樣的相互作用。中間結果的計算位置改變後，各輸出塊讀取哪些資料、讀取多少次都會改變；緩衝需求隨之變化，又影響能夠採用的塊大小。

5.4.5 成本估計與實測選擇

例 5-8 已經能夠按讀寫量比較兩種實作。面對更多分塊與融合組合，編譯器也按同樣的思路逐步縮小範圍：先檢查依賴和數值規則，再排除區域性儲存不足以容納的實作，最後估計執行開銷，決定優先測試哪些實作。第 5.2 節已給出一種估計：用存取量和有效頻寬比較兩個 tile。編譯器還可以加入矩陣指令利用率、暫存器需求和啟動成本，確定各實作的測試順序。

沿用第 5.2 節的矩陣與 RTX PRO 6000 的共享記憶體，選擇過程可以整理成下面的表。該節把輸入緩衝和累加器都放在每個 SM 的 100 KB 共享記憶體裡；若把累加器改放暫存器，就要像第 5.1.5 節那樣分別檢查共享記憶體與暫存器，兩類容量不能互相借用。若把兩個候選改成雙緩衝，輸入佔用翻倍，工作集分別變為 32 KiB 和 96 KiB，每個 SM 可駐留的執行緒塊從 4 塊、1 塊變為 3 塊、1 塊。

選擇步驟	本章矩陣算例要填的內容	排除或比較的依據
固定目標	輸入形狀、精度、誤差、呼叫頻數	比較同一項數學工作和同一負載
列出候選	tile、迴圈次序、緩衝數、融合範圍	編譯器與硬體是否支援
檢查可行性	共享記憶體、暫存器、執行緒、對齊和依賴	編譯資源報告及正確性檢查
估計時間	計算量、實際讀寫量、啟動與佈局轉換	各資源服務時間與關鍵路徑
實測並選擇	代表形狀的時間、波動及完整運算子鏈	最小化工作負載成本，並保留相近候選

先用資源報告排除容量不足的候選，再測剩餘候選的有效頻寬、計算時間與完整運算子鏈。若暫存器溢位、矩陣邊緣補齊或併發下降抵消了複用收益，就回到候選表改變塊形狀或緩衝數。第 6 章採用同樣過程，只把 tile 的放置擴充到多張卡，並把跨塊依賴換算成集合通訊（多張卡按固定模式交換或彙總資料的通訊操作）。

實測環節可以用配套實驗 5-5 的矩陣轉置程式說明：同一程式在 RTX PRO 6000 Blackwell 上採用 16×16 塊約需 7.9 μs，採用 32×32 塊約需 2.9 μs，加速比約為 2.7。塊的每個維度增至兩倍，內部元素數就增至四倍，儲存佈局和執行緒協作也一起改變。¹⁷

TVM 的自動調優根據硬體實測結果搜尋分塊、迴圈順序等排程方案；讓能夠呼叫編譯和測試工具的 Agent 修改排程或 kernel 程式碼，還可以嘗試原有排程模板之外的實作。兩種搜尋都以編譯後的程式為評價物件，通過數值檢查篩選正確實作，再以執行時間評價排程。評價之所以針對編譯後的程式，是因為編譯器可以將原始碼中分開表達的運算子融合為一個 kernel。¹⁶ 搜尋方法還要解決另一個問題：用什麼負載評價這些實作。

例 5-9：輸入形狀的呼叫比例如何改變運算子實作的選擇？ 某個運算子有 A、B 兩種輸入形狀，原實作處理它們都需要 10 μs。新實作處理 A 需要 5 μs，處理 B 需要 20 μs：A 的耗時減半，B 的耗時翻倍。若兩種形狀各出現一次，總時間從 20 μs 增至 25 μs，新實作的耗時增加 25%；若 A 呼叫 100 次、B 呼叫一次，總時間從 1010 μs 降至 520 μs，新實作的加速比約為 1.9。

令輸入形狀為 A 的呼叫佔比為 p。原實作的平均執行時間為 10 μs，新實作的平均執行時間為：

\[ \overline T_{\mathrm{new}}=5p+20(1-p)=20-15p\quad\mathrm{\mu s}. \]

要使新實作平均時間更短，需滿足 \(20-15p<10\)，即 \(p>2/3\)。圖 5-25 的交點說明，只有當 A 佔全部呼叫的比例超過 2/3 時，新實作才更快。

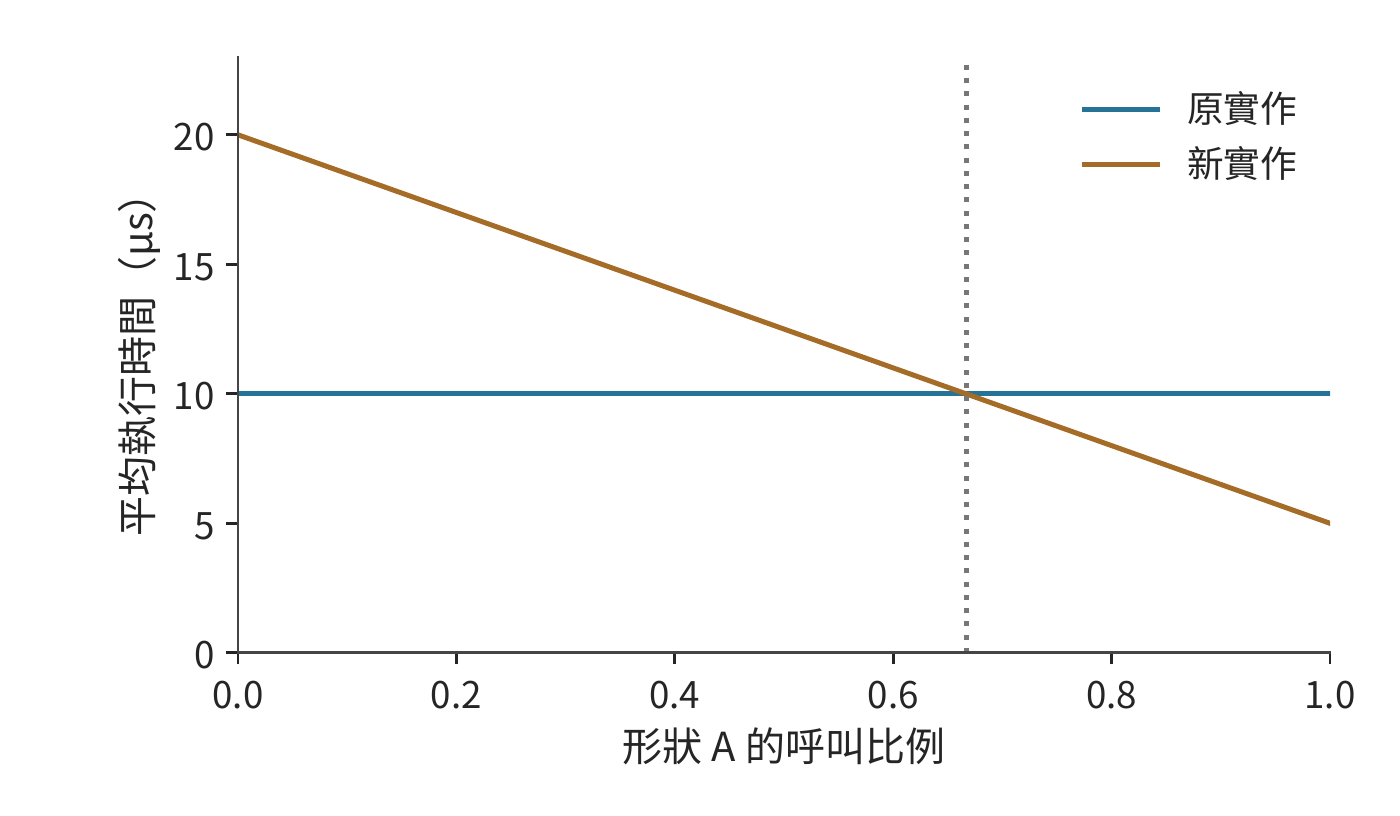

圖 5-25：形狀 A 佔比超過 2/3 時，新實作的總執行時間更短。A、B 原耗時均為 10 μs，新實作分別為 5、20 μs；呼叫依序進行，圖中比較穩態執行。交點由兩種實作的平均時間相等確定。

因此，調優可以按形狀分別選擇實作，也可以按實際呼叫頻數選擇一種綜合成本較低的方案。搜尋本身消耗的編譯與測量時間，則屬於準備成本。配套的 Agent 實驗保留了程式碼生成、重複提交和測量記錄；下一節將結合呼叫次數，計算節省的執行時間需要多久才能抵消搜尋開銷。¹⁸

5.5 執行時：提交、重放與動態形狀

編譯器選出加速器程式後，執行時還要反覆準備輸入、選擇程式、提交任務並管理緩衝。即使使用同一份 kernel 程式碼，改變提交方式或複用已有的準備結果，也會改變總時間。本節接著第 5.1 節的時間線，分析這些主機工作。

5.5.1 主機準備與加速器計算的重疊

第 5.1 節區分了 CPU 提交時間與加速器執行時間，第 5.3 節又說明兩類資源可以重疊工作。把這兩點用於模型的一次前向計算：CPU 為下一階段檢查形狀、準備參數或後設資料，GPU 執行當前階段。如果下一階段的準備可以提前，兩側便形成流水；若 CPU 一直等到 GPU 完成才開始準備，加速器會在兩個階段之間停下來。

例 5-10：加速器加速後，主機為何成為瓶頸？ 設有 100 段工作，每段的主機準備和加速器計算各需 20 μs。準備下一段所需的資料均已知，緩衝足夠，兩類資源獨立。嚴格依序執行需要 \(100\times(20+20)=4000\) μs；採用流水後，先完成第一段的準備，隨後每 20 μs 完成一段，總時間為 \(20+100\times20=2020\) μs。

將加速器計算縮短至 5 μs，主機仍每 20 μs 才準備好一段。流水變成 \(100\times20+5=2005\) μs，只比原來少 15 μs。CPU 提交任務的速度沒有提高，GPU 算得越快，等待下一項任務的時間就越長。再把主機準備時間縮短至 5 μs，兩側才能每 5 μs 完成一段工作，完成時間降為 \(5+100\times5=505\) μs。¹⁹

圖 5-26 畫出前四段在三種情況下的時間線。

圖 5-26：每段主機準備 20 μs。依序執行時兩種資源輪流工作；流水後主機準備下一段時加速器計算當前段，每 20 μs 完成一段；加速器提速到 5 μs 後，每段仍要等主機準備好，加速器大部分時間空閒。圖中只畫前四段，正文算例為 100 段。

這一例子說明了主機最佳化的兩個方向。一是減少準備工作，例如重複使用已經確定的形狀和執行計劃（根據請求長度、快取佈局等條件事先確定的 kernel 選擇、任務劃分與工作區安排）；二是把準備移到前一段加速器執行期間，例如非同步處理上一輪輸出。兩者分別減少流水中的工作量和階段之間的空隙。

在自迴歸生成中，能否提前準備，取決於所需的資料是否已經算好。下一步計算需要用到上一輪選出的 token；組建 batch、更新語法狀態（限定輸出格式時，記錄已生成內容匹配到語法的哪一步）和判斷是否停止，也各自需要相應的結果。執行時可以提前執行不依賴這些結果的工作，減少兩輪計算之間的等待。vLLM 等引擎的非同步執行與排程演進圍繞這一問題展開。²¹

專用加速器把模型執行縮短到遠短於主機每輪準備的時間後，穩定流水的步間隔下界便由主機準備決定。此時進一步縮短步間隔，需要把動態 batch（每步都可能加入或移出請求的 batch）準備、地址更新與提交一起最佳化。

vLLM 在 2024 年 9 月釋出的 v0.6.0 就是主機開銷佔據步間隔的實例。釋出前的剖析顯示，單張 H100 執行 Llama 3 8B 時，一步之中 API 伺服器佔 33%，排程佔 29%，加速器執行只佔 38%：API 伺服器與推理引擎執行在同一個 Python 行程裡，兩者的協程爭用 GIL（全域直譯器鎖），加速器只能空等主機。v0.6.0 把 API 伺服器移到單獨行程，與引擎之間用訊息佇列通訊，避開了 GIL 爭用；又引入多步排程，一次排程後連續執行多步，不再重複準備輸入；再把輸出處理改為非同步，與下一步執行重疊。三項改動合計，Llama 3 8B 的吞吐提高到 v0.5.3 的 2.7 倍，70B 提高到 1.8 倍。²⁰ 這些改動沒有觸及任何 kernel，也沒有更換硬體。按第 1.3.4 節的判據，主機側的軟體抽象開銷一旦佔到步間隔的六成，去掉這部分開銷，比換一塊更快的加速器有效得多。

除了同一請求的相鄰兩輪，不同呼叫之間也有可以複用的準備工作。兩次呼叫可以分別要求模型解釋程式碼和檢查測試，輸入內容不同，卻仍經過同一組模型層。長度與 batch 落在已有執行計劃支援的範圍內時，執行時可以複用程式，更新 token、位置索引和狀態地址；遇到新的形狀或控制路徑時，則選擇另一份執行計劃。應用透過上下文表達變化，執行時利用穩定的執行結構減少重複準備。下面分別計算圖重放與形狀特化這兩種複用的收益。

5.5.2 CUDA Graph：提交收益與輸入複製開銷

上一小節中，GPU 提速後仍在等待主機。模型反覆執行相似的任務序列時，其中許多提交工作可以複用：先把加速器任務及其依賴記錄成圖，再重複提交。使用 CUDA Graph 時，主機每次只需發起一次圖重放，不必重新逐個準備和提交 kernel。加速器仍然執行圖中的各個節點，減少的是主機的重複工作。圖 5-27 用一次 FFN 的六個 kernel 說明兩種提交方式的區別。

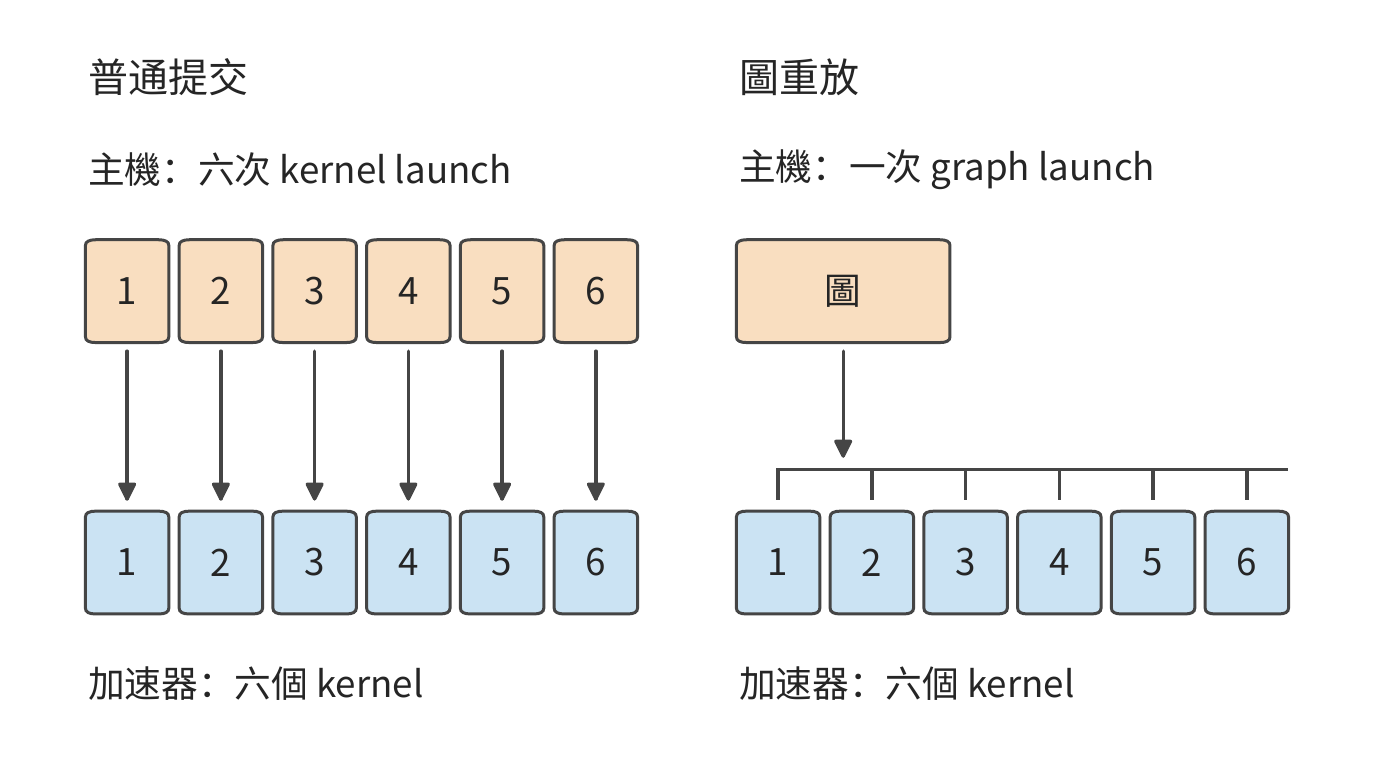

圖 5-27：普通提交時，主機為每個 kernel 發起一次 launch；圖重放時，主機只發起一次 graph launch，加速器仍然執行圖中記錄的六個 kernel。要減少 kernel 的數量，靠的是融合，不是圖重放。

圖 5-28 取 3 次 FFN 執行作對照。普通提交產生 18 次主機 kernel launch 和 18 個加速器 kernel；圖重放改為 3 次 graph launch，加速器仍執行 18 個 kernel。將活化運算鏈融合後，加速器 kernel 減至 15 個；再使用圖重放，主機仍只需 3 次 graph launch。融合將多個運算子的計算合併到同一個 kernel 中，圖重放減少了主機逐個準備和提交任務的工作。²⁵

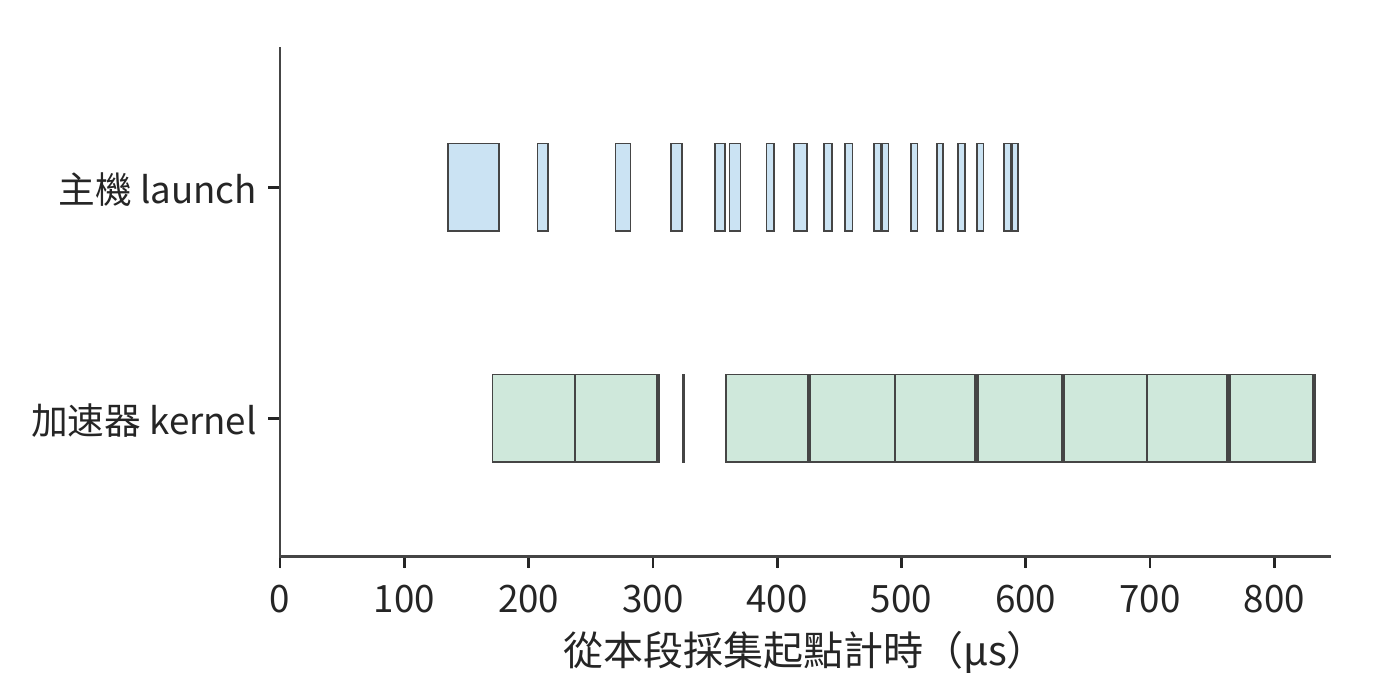

圖 5-28：普通提交的 3 次 FFN 實測。上行為主機 kernel launch API，下行為加速器 kernel；橫軸從本段標記起點計時。18 次 kernel launch 對應 18 個加速器 kernel。

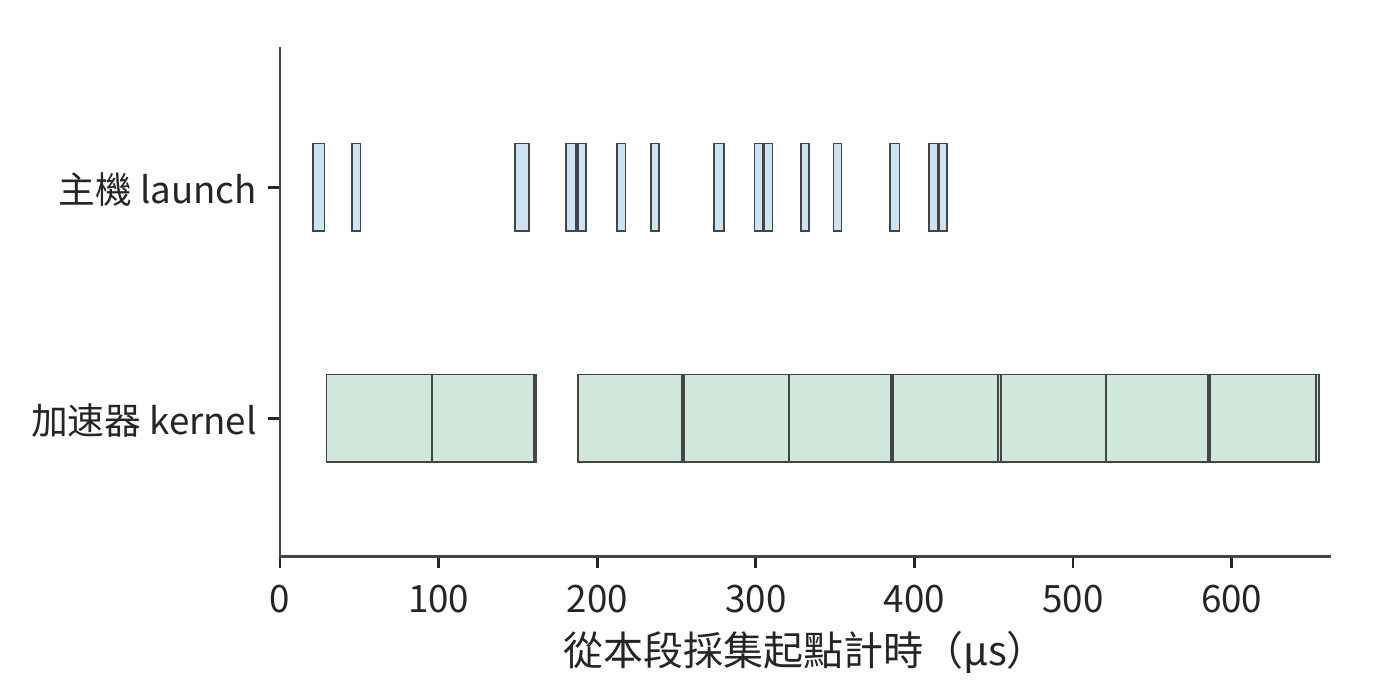

圖 5-29：3 次 FFN 融合活化運算鏈後，主機 kernel launch 15 次，加速器相應執行 15 個 kernel。資料來自與前圖相同的實驗中單獨標記的採集區間。

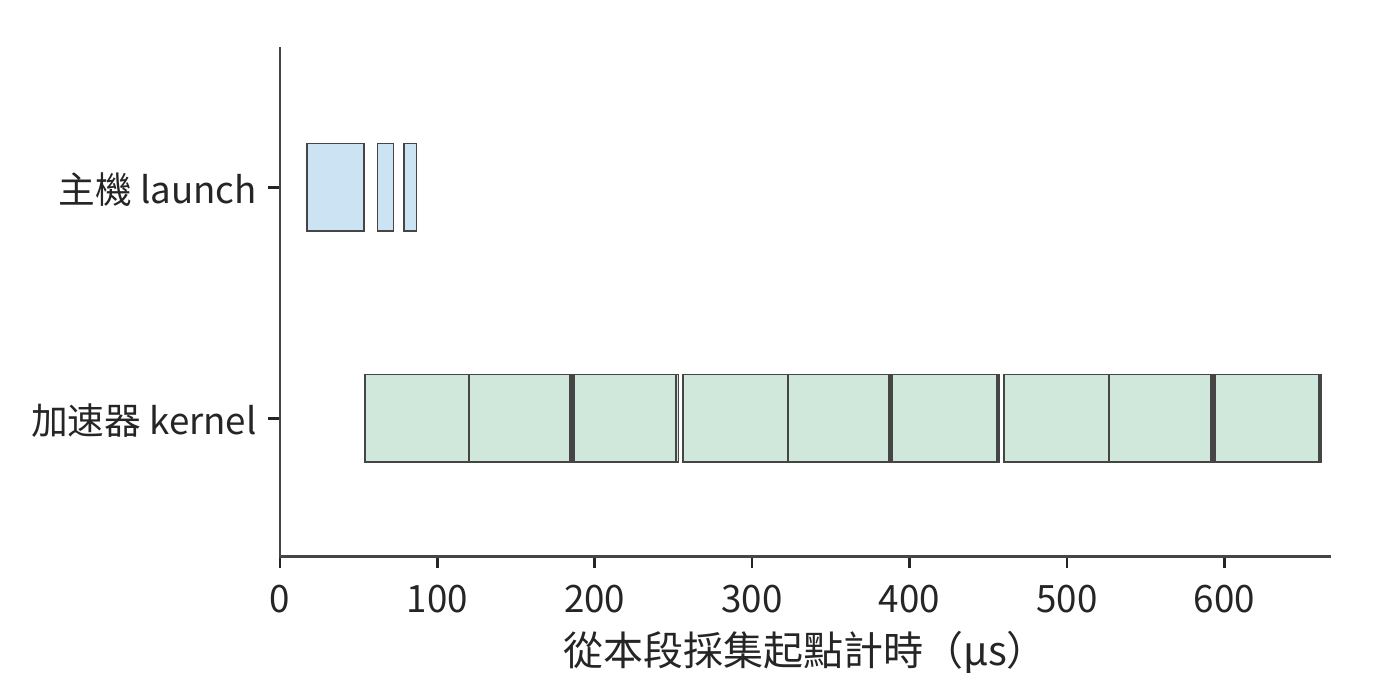

圖 5-30：3 次 graph launch 對應 18 個加速器 kernel。圖重放減少主機提交次數，加速器仍執行原圖各節點；本圖按自身採集範圍標出真即時間。

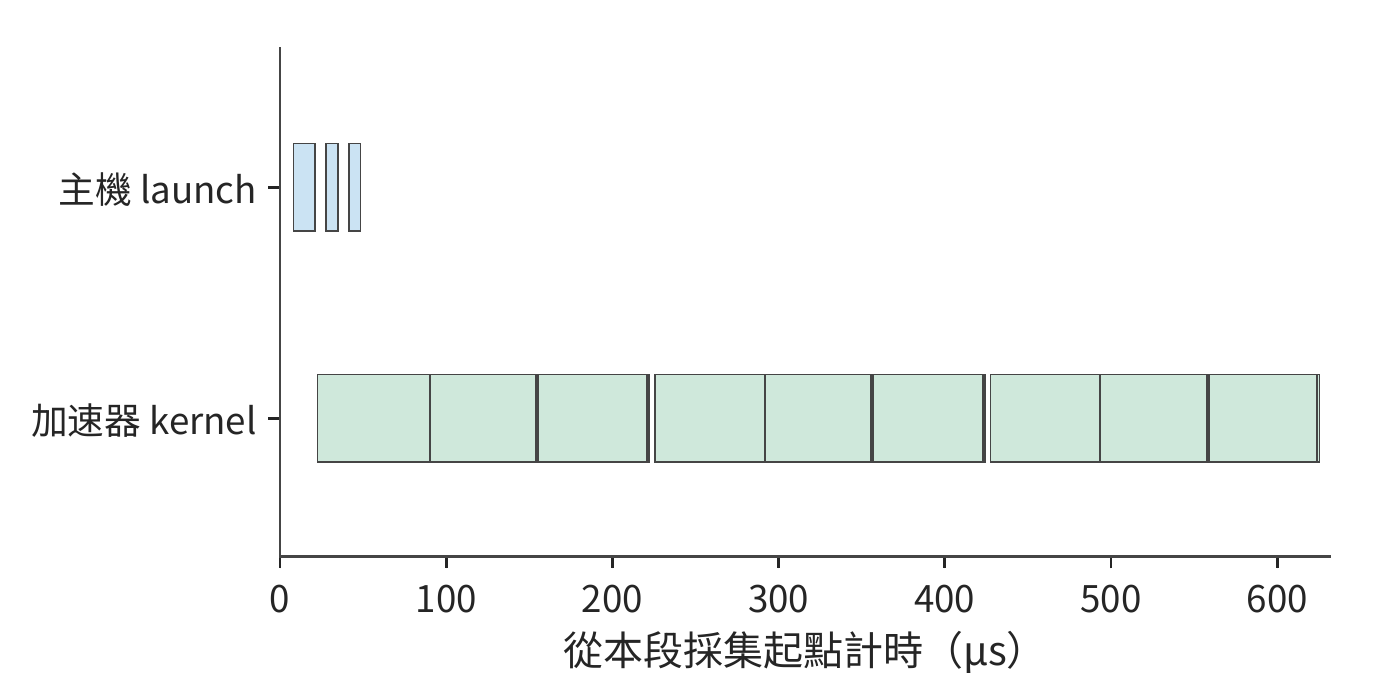

圖 5-31：先融合再重放，主機發起 3 次圖執行，加速器執行 15 個 kernel。融合減少加速器 kernel 數，圖重放減少主機提交次數。

圖重放前，還要把新輸入放到圖所記錄的地址。典型實作為圖預留固定緩衝區，上游每次將新資料寫到這裡，圖按已記錄的地址讀取。若上游輸出位於另一份張量中，就在圖執行前增加一次複製；若上游直接寫固定緩衝，這次複製便可省去。

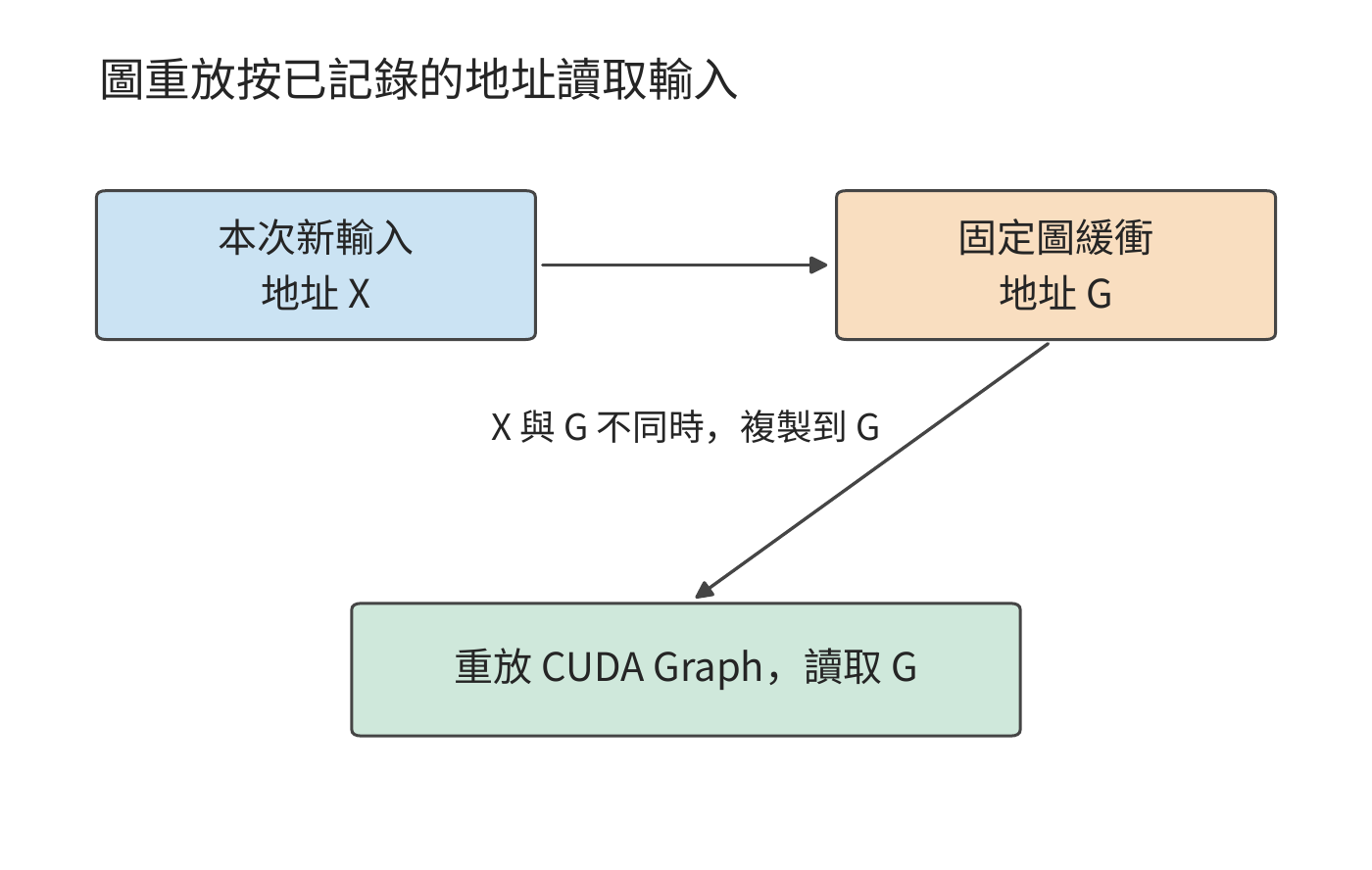

圖 5-32：圖執行時讀取記錄的地址 G。新輸入位於 X 時先複製到 G；上游直接寫 G 時沿用同一緩衝，省去中間複製。

例 5-11：輸入複製何時抵消圖重放的收益？ 普通執行的加速器計算為 20 μs，加速器等待主機提交任務的時間為 20 μs，共 40 μs。圖重放與後設資料準備為 5 μs，加速器計算保持 20 μs。圖原本可以節省 15 μs。

取圖執行所需的 BF16 輸入為 \([256,4096]\)，資料量為 2 MiB。複製同時讀取源和寫入目標，讀寫量合計為 4 MiB；按 RTX PRO 6000 的視訊記憶體頻寬 1792 GB/s 計（讀與寫共用這一頻寬），複製約需 2.3 μs，圖執行的總時間約為 27.3 μs，比普通執行少約 12.7 μs。

保持計算與準備時間不變，把輸入擴大至 2048 行，資料量增為 16 MiB。複製讀寫增為 32 MiB，用時約 18.7 μs，圖執行的總時間約為 43.7 μs。這次複製已超過原本節省的 15 μs。

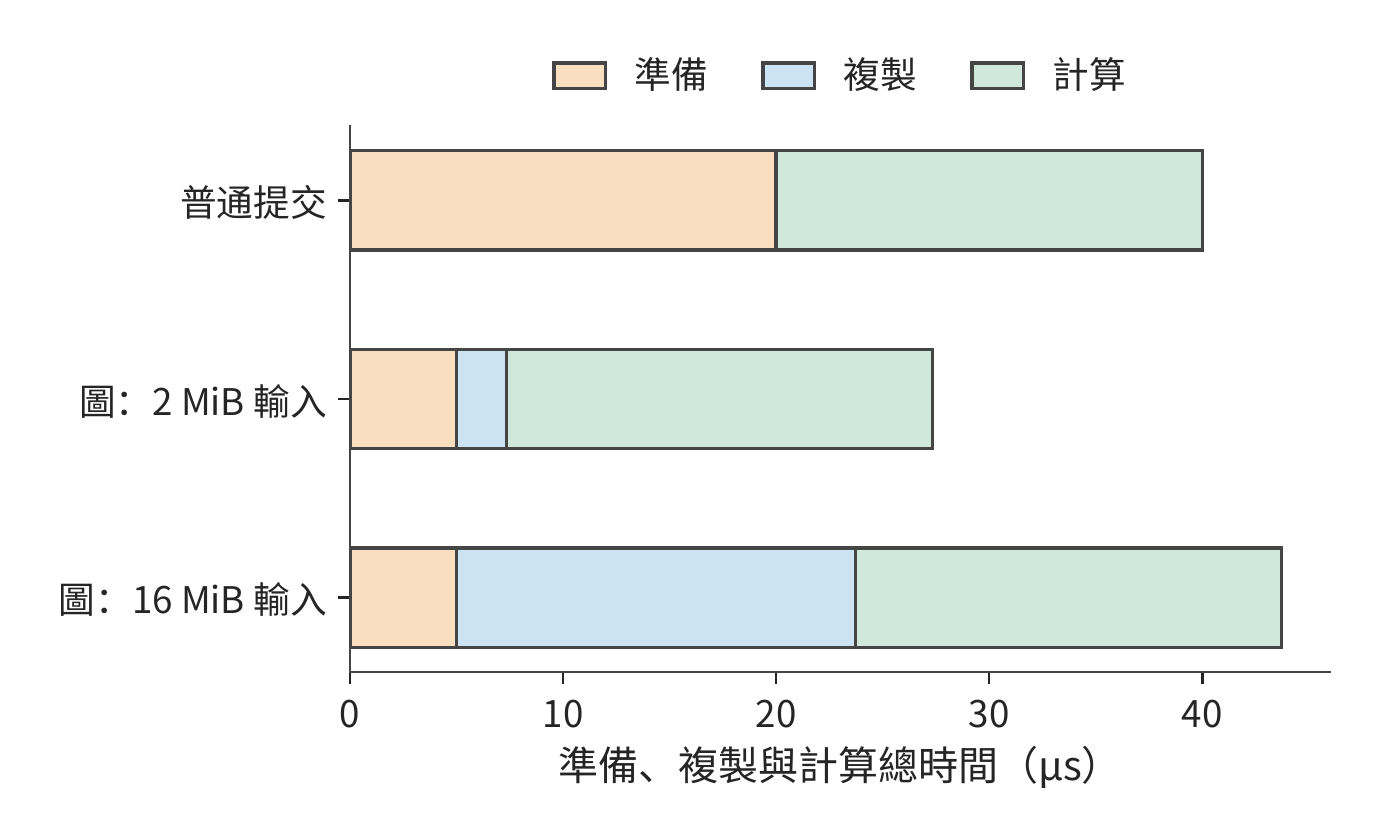

圖 5-33：橙色為準備，藍色為額外輸入複製，綠色為加速器計算。普通方式 40 μs；圖的 2 MiB 輸入約 27 μs，16 MiB 輸入約 44 μs。複製按 RTX PRO 6000 的視訊記憶體頻寬 1792 GB/s 計。

圖 5-33 中，圖重放節省的準備時間是一段固定長度；表示複製時間的條形卻隨輸入增大而變長。兩者長度相等時，圖重放恰好不再節省時間。令輸入資料量為 X，複製頻寬為 B，圖執行更快的條件為 \(2X/B<15\ \mathrm{\mu s}\)。代入 B=1792 GB/s 得：

\[ X<\frac{15\times10^{-6}\times1.792\times10^{12}}{2}\ \mathrm{bytes}\approx12.8\ \mathrm{MiB}. \]

2 MiB 低於這一臨界值，16 MiB 則超過。讓前一個運算子直接將結果寫入圖緩衝，或者從輸入張量較小的位置開始捕獲，都能減少複製開銷。因此，選擇哪些操作組成一張圖時，需要同時比較節省的主機提交時間與增加的輸入複製時間。²²

圖重放複用了提交序列，同一思路還可以用於生成這些任務之前的準備工作。例如，執行計劃可以供多個模型層共同使用。推理運算子庫 FlashInfer 把計劃生成（plan）與執行（run）分開：plan 根據本步各請求的長度和 KV 在視訊記憶體中的存放位置選擇 kernel、劃分任務、安排工作區，並把這些後設資料複製到 GPU；run 按計劃執行注意力。同一步的 36 層請求長度相同，KV 的存放方式也相同，可以共用一份計劃；若每層都重新 plan，就要做 36 次相同的準備工作。在 RTX PRO 6000 上的兩組對照中，改為只 plan 一次後，36 層注意力呼叫的時間從約 2.0、2.4 ms 降至 0.72、0.75 ms，主機到 GPU 的複製從 144 次降至 4 次，加速器 kernel 數保持不變。反過來，請求長度改變後必須重新 plan，沿用舊計劃會按舊長度計算，結果出錯。²³

5.5.3 動態形狀與編譯開銷

多個模型層共享計劃，利用的是計算結構相同；不同呼叫共享編譯後的程式，還要處理輸入形狀的變化。輸入行數變化時，執行時可以選擇三種方式。通用程式根據當前形狀計算索引和邊界；分桶將輸入補齊到少數代表形狀，複用這些形狀的程式；特化則利用已知的輸入條件生成專門的實作，這裡指為每個常見形狀分別編譯程式。越充分地利用已知形狀，越有機會簡化加速器工作，但也需要編譯和儲存更多程式。

例 5-12：重複執行多少次，特化才值得？ 取 10 次 FFN 為一組：8 次為 256 行，1 次為 1536 行，1 次為 2048 行，共 \(8\times256+1536+2048=5632\) 行。採用 512、2048 兩個桶時，實際處理 \(8\times512+2048+2048=8192\) 行，多算約 45%。圖 5-34 畫出每種形狀被補齊到哪個桶。

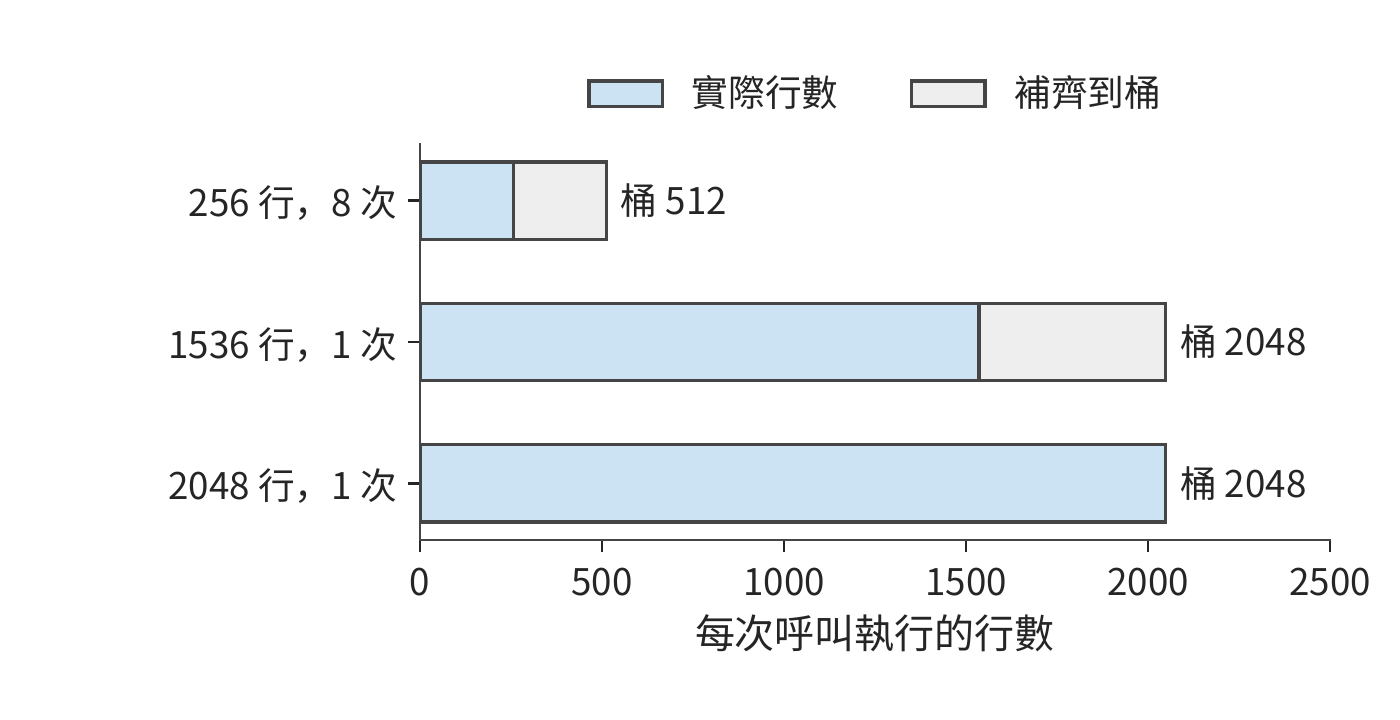

圖 5-34：256 行的呼叫補齊到 512 行的桶，1536 行的呼叫補齊到 2048 行的桶，2048 行恰好落在桶的邊界上。灰色部分是補齊後多算的行；10 次呼叫合計實際 5632 行，執行 8192 行。

完整 FFN 的三個投影每行共需 \(6HF\) FLOPs。在 RTX PRO 6000 上，取通用、分桶、特化實作分別達到 BF16 稠密峰值 503.8 TFLOP/s 的約 20%、40%、50%，即 MFU 為 20%、40%、50%，有效矩陣處理率為 100、200、250 TFLOP/s，則每組時間分別約為 17.0、12.4、6.8 ms。分桶雖然多算 45%，處理率卻翻倍，仍比通用實作更快。再設它們的準備時間分別為 100、400、900 ms，得到下表。²⁴

策略	一次性準備 P	每組執行 T	形狀處理方式
通用	100 ms	17.0 ms	按實際 5632 行執行
分桶	400 ms	12.4 ms	補至兩個桶，執行 8192 行
逐形狀特化	900 ms	6.8 ms	三個形狀分別生成程式

執行 r 組的總時間為 \(T_{\mathrm{total}}=P+rT\)。圖 5-35 中，每條線的截距表示準備時間，斜率表示每組執行時間。本例中，每組執行越快的方案，直線越平緩，但起點也越高，因為它需要更長的準備時間。

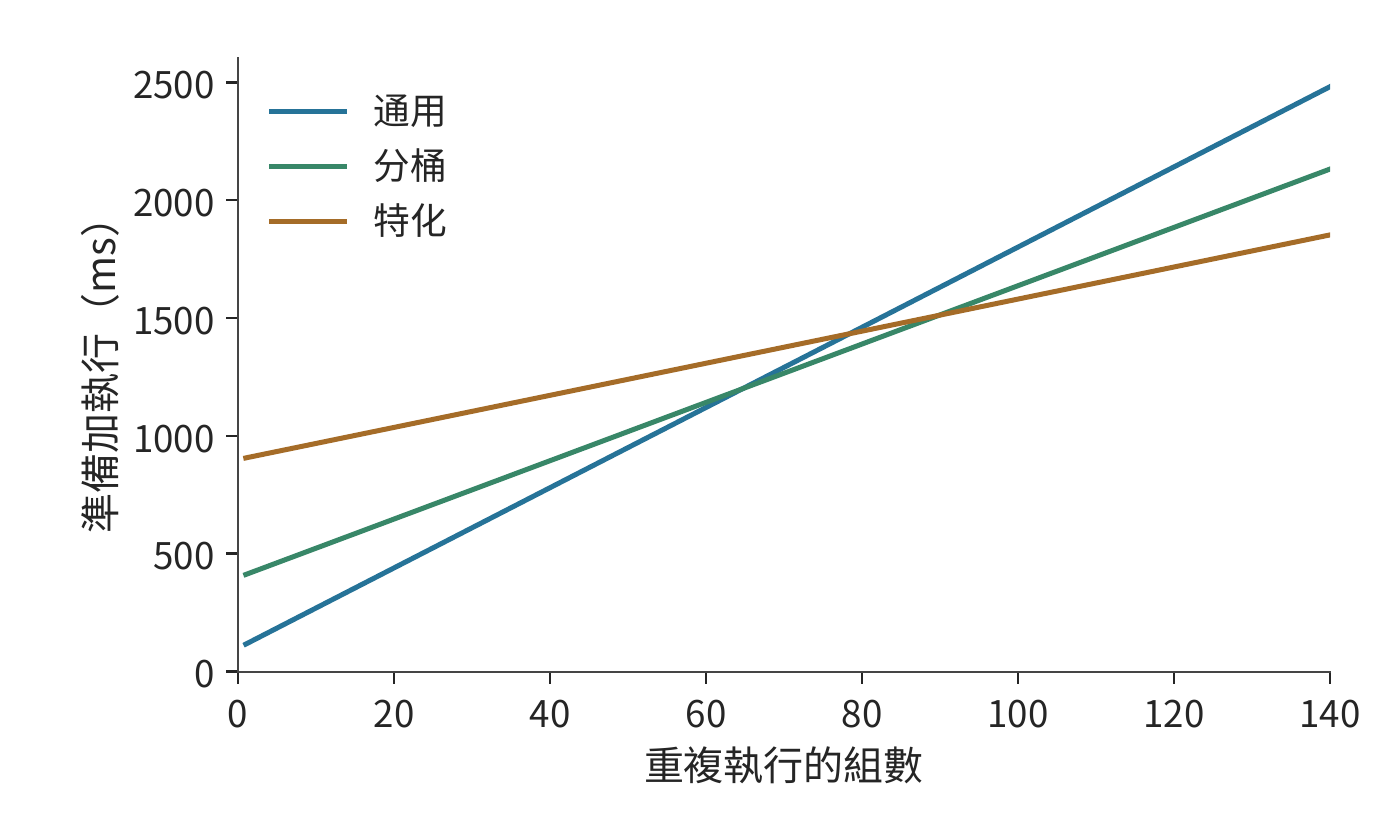

圖 5-35：同一組呼叫反覆執行時，最省時的策略隨複用次數變化。曲線採用例 5-12 的形狀、處理率和準備時間，不同策略適用的整數呼叫次數範圍使用未經四捨五入的數值計算。「通用」使用同一執行方案處理所有形狀；「分桶」將相近形狀歸組；「特化」為具體形狀選擇專用方案。

分桶比通用方案多用 300 ms 準備，每組卻能節省約 4.6 ms，執行約 65 組後就能抵消這部分開銷。特化比分桶再多用 500 ms 準備，每組再省約 5.6 ms，需要執行約 90 組。由完整數值求得，1–64 組通用最省，65–89 組分桶最省，90 組起特化最省。

如果實例只執行 70 組，總時間分別約為 1.29、1.27、1.38 s。分桶用時最短，是因為節省的執行時間已經超過增加的準備時間；特化雖然每組執行得更快，但累計節省的時間還不足以抵消額外的準備開銷。若三種程式均已快取，本次準備成本為零，特化從第一組起就用時最少。執行時的選擇因而同時依賴形狀頻數與程式是否已經編譯並快取。

同樣可以計算自動調優需要多少次呼叫才能抵消準備開銷。若搜尋耗時 10 分鐘，每次使用新實作省 5 μs，以累計節省時間抵消搜尋時間，需要 \(600/(5\times10^{-6})=1.2\times10^8\) 次呼叫。每秒 10,000 次約需 3.3 小時，每秒 100 次約需 14 天。調優耗時越長，就越應優先最佳化呼叫頻繁、能夠長期使用的形狀。

第 8 章將結合請求到達情況和動態批處理，進一步討論如何選擇和快取程式。如果某種形狀在短時間內反覆出現，保留對應的編譯結果可以減少重複準備；如果長期不再使用，就可以刪除該快取，為其他形狀騰出空間。

5.5.4 Persistent Kernel：按資料塊排程任務

圖重放和程式快取減少了主機的重複準備，加速器上還有另一類等待：對於有依賴關係的兩個 kernel，後一個通常仍要等前一個全部完成後才能開始。如果後一個運算子只需要前一個運算子的一塊結果，就可以把等待條件縮小到資料塊：第一塊算好後，立即開始後續運算，同時繼續計算其餘資料塊。

persistent kernel 一直駐留在加速器上執行，從佇列中取出任務，透過事件確認所需資料是否準備好。這樣既減少主機反覆 kernel launch 的工作，也讓相鄰運算子能按塊重疊執行。Mirage Persistent Kernel／MPK 是採用這種任務排程方式的研究系統。²⁶

仍以 Qwen3-8B 的 up 投影后接 SiLU 活化函數為例，取 512 個 token 的特徵向量，每 64 個 token 的向量組成一個資料塊，共八塊。每塊投影為 \(2\times64\times4096\times12288\approx6.44\) GFLOPs，按 RTX PRO 6000 的 BF16 稠密峰值 503.8 TFLOP/s 約需 12.8 μs；每塊活化運算需處理 \(64\times12288\) 個 BF16 元素，每個元素讀 2 bytes、寫 2 bytes，按 1792 GB/s 的視訊記憶體頻寬約需 1.76 μs。設矩陣與向量資源獨立、緩衝充足，每次 kernel launch 需要 5 μs。等全部投影完成再開始執行活化函數，共需 \(2\times5+8\times(12.8+1.76)\approx126\) μs。

現在將計算分為八個投影任務和八個活化運算任務，每個任務增加 0.5 μs 排程時間、0.2 μs 完成通知時間。每塊投影變為 13.5 μs，活化運算變為 2.46 μs。一次 kernel launch 後，八塊投影首尾相接，每塊投影完成後立即執行活化，最後一塊活化運算在投影全部結束後收尾，完成時間為 \(5+8\times13.5+2.46\approx115\) μs，加速比約為 1.1。

這裡較慢的階段是投影。節省的約 11.0 μs 有兩個來源：少了一次 5 μs 的 kernel launch，七塊活化運算約 12.3 μs 隱藏在投影時間內；任務開銷又在關鍵路徑上加回 6.3 μs。活化運算每塊只需 1.76 μs，按塊提前開始，能隱藏的時間也僅限於此。兩個階段的耗時越接近，按塊重疊節省的時間越多；一個階段遠長於另一個時，收益基本只剩少一次 kernel launch。

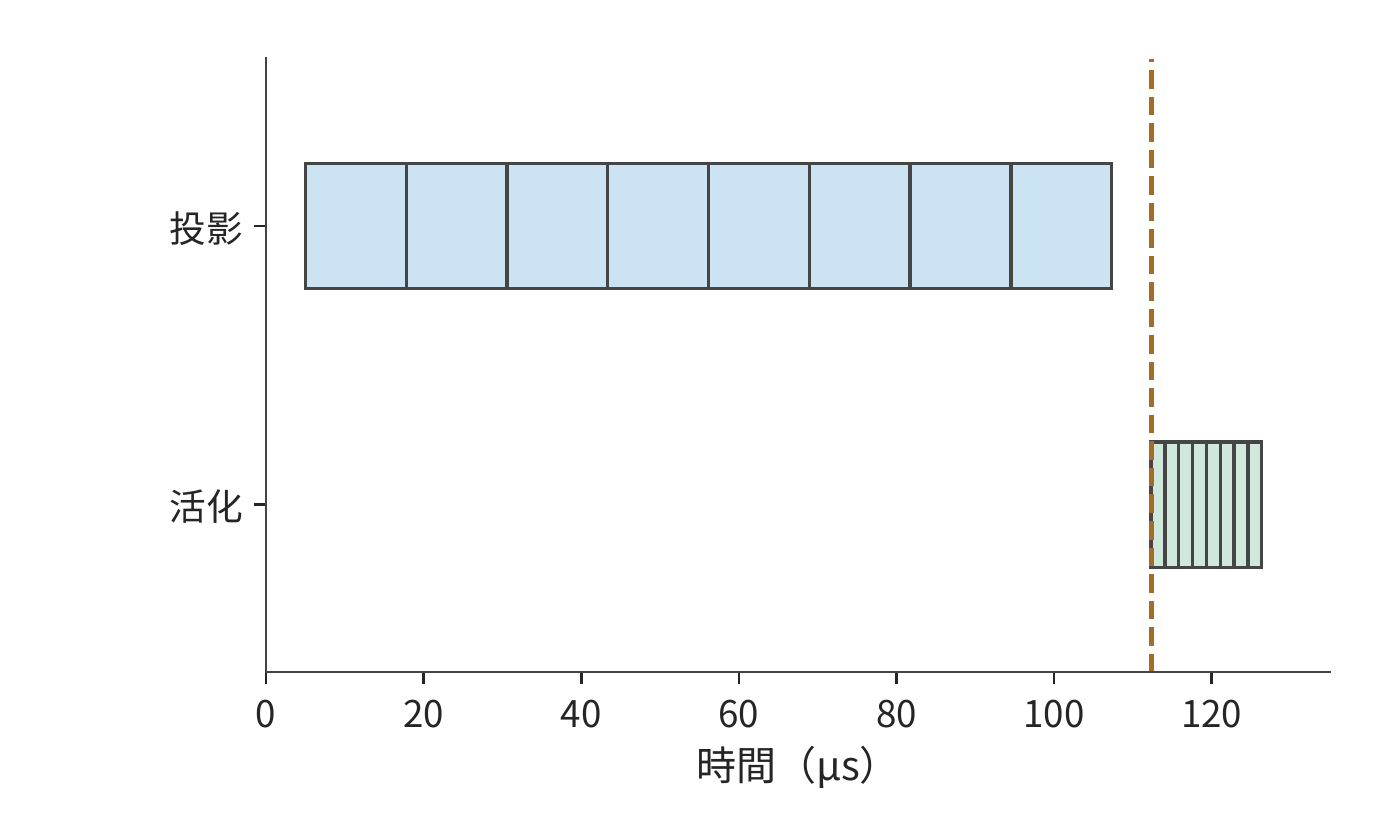

圖 5-36：粗粒度執行先完成八塊投影，再啟動八塊活化運算。按 RTX PRO 6000 的矩陣峰值與視訊記憶體頻寬，每塊投影約 12.8 μs、活化運算約 1.76 μs，兩次 kernel launch 各 5 μs；豎線為活化運算開始。

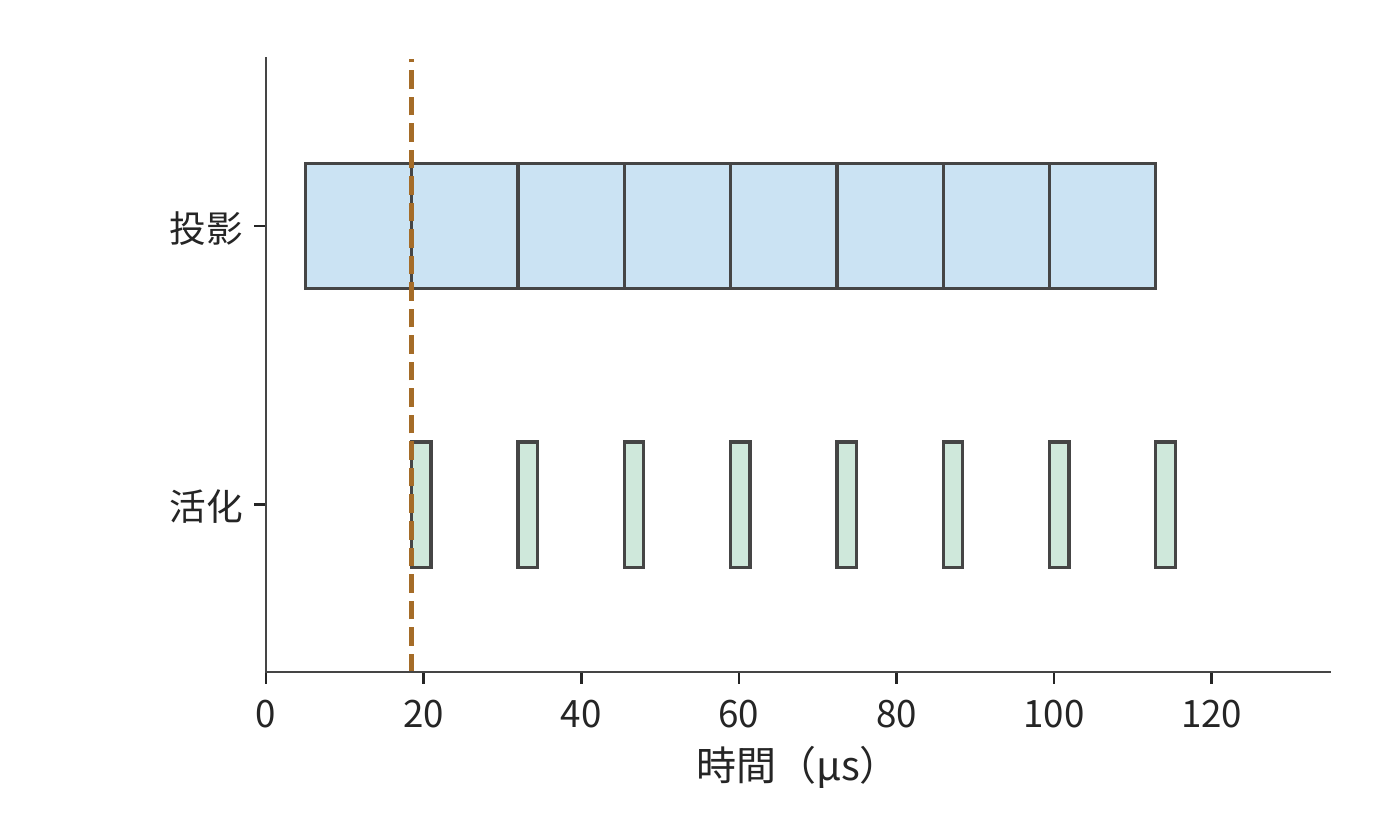

圖 5-37：矩陣與向量資源獨立、緩衝充足。每個任務另計 0.7 μs 排程與通知，首塊投影完成後即可執行活化；投影首尾相接，活化運算只在每塊投影之後短暫工作，八塊流水約 115 μs 結束。

沿著圖 5-37 的投影時間線看，八塊投影首尾相接，中間沒有空隙。這與雙緩衝是同一個規律：第一塊先完成前一階段，之後每隔較慢階段所需的時間完成一塊；這裡較慢的是投影，正如第 5.3.2 節較慢的是搬移，流水的節拍由它決定。每個緩衝槽從投影開始一直被佔用到活化運算結束；沒有空槽時，投影任務就要等待。因此，任務佇列、完成事件和空閒緩衝共同決定下一塊何時能夠開始。

5.6 從區域性最佳化到完整請求

前面每項最佳化都有明確的作用物件：分塊減少輸入重讀，融合減少中間讀寫，執行時最佳化減少準備和等待。但完整請求還包含其他工作，區域性節省的時間只佔其中一部分。本節先說明如何從區域性加速推算請求時間，再分析 Qwen3-8B 的實際請求。

5.6.1 熱點佔比決定加速空間

設請求由依序執行的階段構成，其他階段時間保持不變，熱點佔原時間的比例為 f，熱點的加速比為 s。將原請求時間歸一化為 1，新時間為 \((1-f)+f/s\)，整體加速為：

\[ S_{\mathrm{request}}=\frac{1}{(1-f)+f/s}. \]

若熱點佔 20%，速度提高到原來的兩倍後，總時間變為 \(0.8+0.2/2=0.9\)，加速比約為 1.11。繼續把熱點加快到十倍，總時間為 0.82；即使熱點耗時降到零，其他階段仍需原總時間的 0.8，整體加速上限為 1.25 倍。

這就是第 1 章介紹的 Amdahl 定律。該定律解釋了最佳化收益逐漸縮小的原因：熱點耗時越短，其他階段在總時間中所佔的比例就越高。

5.6.2 並行分支與關鍵路徑切換

在 Amdahl 關係中，時間按依序執行的階段耗時相加。若請求中有兩個分支同時執行，縮短一個分支後，還可能需要等待另一個分支；此時應沿依賴圖尋找決定完成時間的最長路徑。設準備 10 μs 後，同時啟動熱點 A 和分支 B，分別需 60、40 μs；收尾需 10 μs，並等待兩條分支都完成。原請求時間為：

\[ T=10+\max(60,40)+10=80\ \mathrm{\mu s}. \]

將 A 加快四倍至 15 μs，B 仍需 40 μs，新時間為 \(10+\max(15,40)+10=60\) μs。A 節省 45 μs，請求卻只節省 20 μs，因為 B 接替 A 成為關鍵路徑。

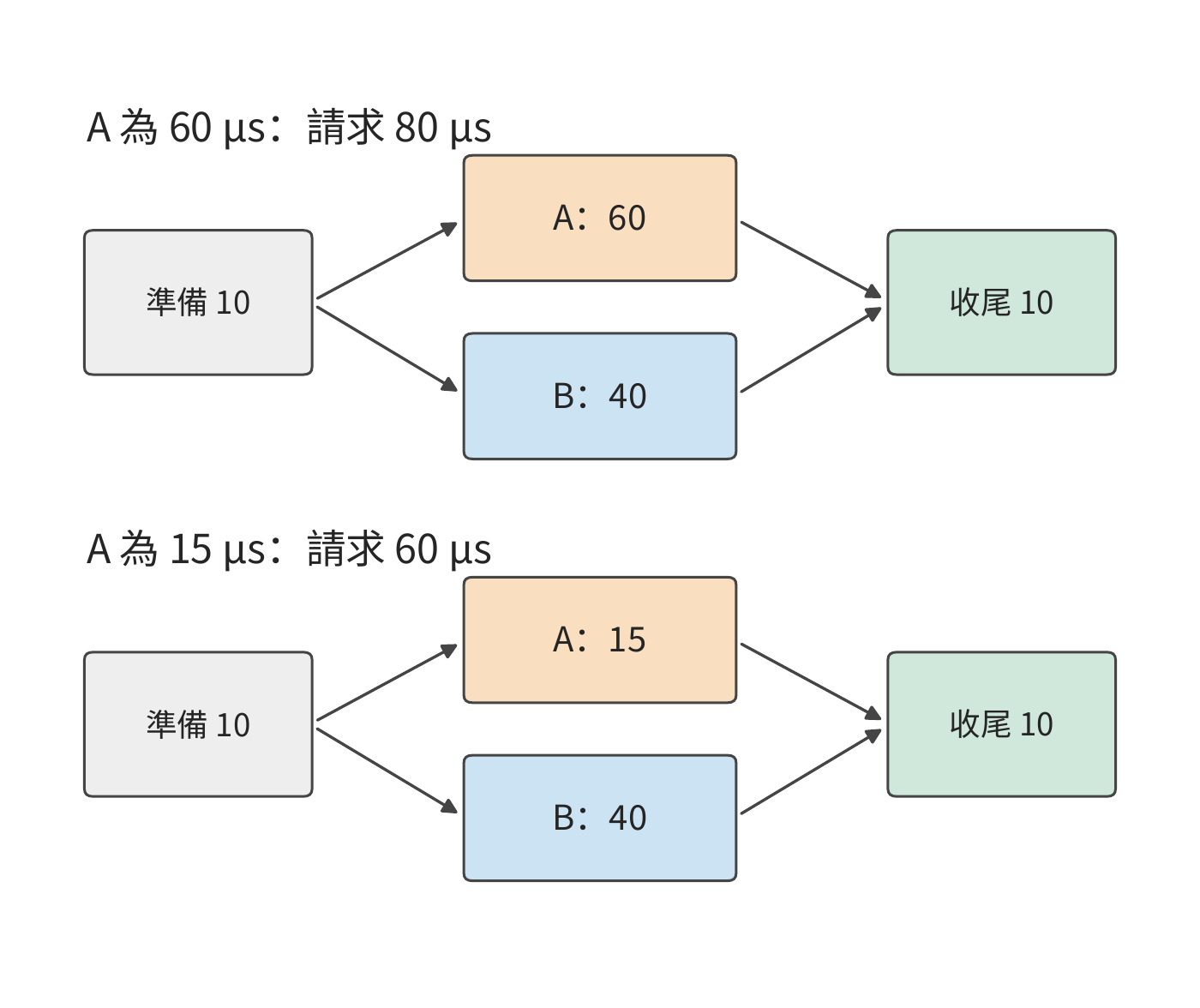

圖 5-38：收尾等待 A、B 兩條分支。A 從 60 μs 縮短至 15 μs 後，較慢分支由 A 切換為 B，請求從 80 μs 降至 60 μs。準備和收尾各為 10 μs，兩條分支使用獨立資源。

A 縮至 40 μs 時，恰好與 B 同時結束；繼續只最佳化 A，完成時間便停在 60 μs。該交點給出了單獨最佳化 A 所能獲得的最大收益。若要繼續縮短請求，應最佳化 B，或減少準備和收尾。

共享資源還會改變分支自身的時間。設 A 的新實作大量佔用頻寬，使並行執行的 B 耗時增至 90 μs，請求就變成 \(10+\max(15,90)+10=110\) μs。B 多用的時間超過了 A 節省的計算時間，整個請求反而變慢。²⁷

關鍵路徑說明，一個分支節省的時間要放回整張依賴圖，才知道請求能快多少。儲存上的節省也要這樣放回整個執行過程：一份狀態少佔的容量，未必等於每步少讀的位元組，因為每步讀取多少，取決於有多少層讀它、每層讀哪些條目。第 2.3.6 節的 V4.1 會話已經給出 8K 條件下的一組數字：V4.1 讓 38 個全域注意力層共享 4 份全域 KV，駐留降到 V4-Flash 的約四分之一，逐層邏輯讀取卻只少約 9%，並且超過了駐留量。共享狀態不必每層各存一份副本，但用到它的每一層仍要讀取它，容量的節省不會原樣變成讀取的節省。³¹

上下文變長後，仍需執行的索引掃描也會帶來更多開銷。128K 時，兩代模型的全域歷史狀態與索引的邏輯讀取量分別約為 65.085 與 33.422 MiB。V4.1 後續層的索引只存取候選池，初始索引仍需遍歷全域。因此，即使後續層索引的存取範圍固定，整個 decode 的開銷仍會隨上下文長度增長。

改變開銷的不只是資料從哪裡取得，程式是否真正省去了計算也有影響。候選池把後續索引的搜尋範圍縮小，工作量隨之減少。公開參考實作先對完整索引快取執行點積，再遮蔽候選池之外的位置；論文中的生產實作直接減少後續索引掃描的條目。前者已經完成了池外點積，後者在發起計算時就省去這部分工作。同一選擇規則由此對應兩種執行成本。

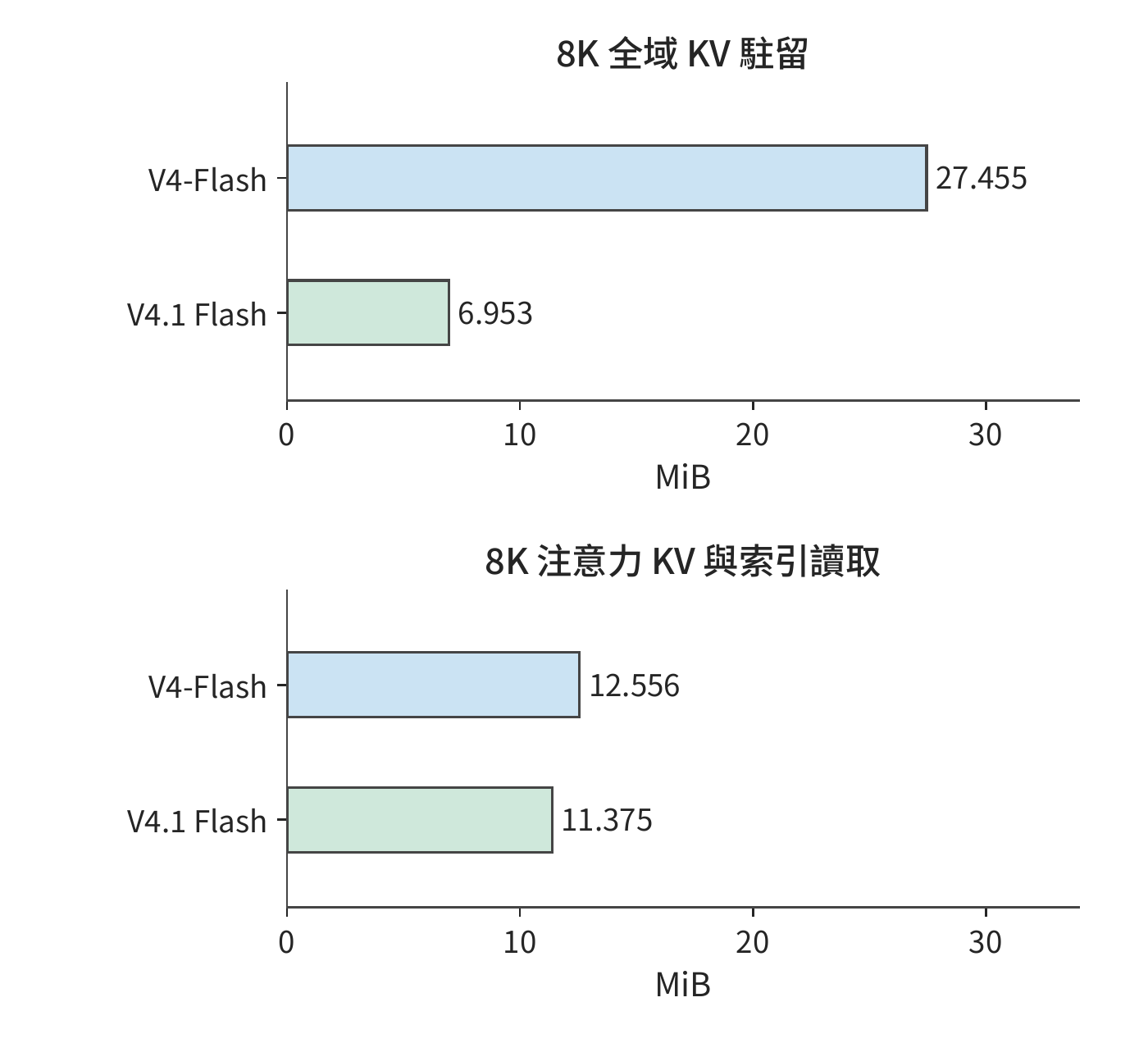

圖 5-39：全域駐留與逐層邏輯讀取分開比較。上方僅計全域 KV 容量，下方讀取包含全域條目、區域性視窗和索引；兩欄各自採用相同橫軸尺度。數值按生產佈局計算。

5.6.3 綜合案例：一次 Qwen3 請求的最佳化選擇

將這一方法用於 RTX PRO 6000 上的 Qwen3-8B。請求輸入 7239 個 token，生成 32 個輸出 token，併發為 1，採用 BF16 與 eager 執行；這裡的 eager 表示由主機按程式順序逐項提交加速器工作。模型有 36 層，先做一次 prefill 產生首輸出，再做 31 次 decode。每層每步執行一次 SwiGLU 的活化運算部分，即第 5.3.1 節的 \(Z=\operatorname{SiLU}(G)\odot U\)，共有 \(36\times32=1152\) 次呼叫，其中 prefill 36 次，decode 1116 次。

兩類呼叫承擔不同工作。同一請求的 prefill 在 36 個模型層中分別對 7239 個輸入 token 執行該運算子，共處理 \(36\times7239=260604\) 個 token 表示；31 步 decode 在每層處理一個新 token，共執行 \(36\times31=1116\) 次單 token 運算子呼叫。這裡按「層數 × token 數」累計運算子工作，同一個 token 在不同層參與計算會被重複計數。decode 的呼叫數是 prefill 的 31 倍，處理的行數卻小得多。這正是本章反覆遇到的形狀差異：大矩陣提供較多並行工作，小矩陣的計算時間較短，kernel launch 和任務分配的開銷更突出，也更難充分利用加速器。

在同一引擎中，將 36 層 SwiGLU 替換為一個採用不同排程方案的 kernel，執行記錄確認 1152 次呼叫均使用了替換後的 kernel。階段計時如下。²⁸

SwiGLU 階段	呼叫形狀與次數	原 kernel	替換後的 kernel
Prefill	7239 行，36 次	約 11.2 ms	約 11.2 ms
Decode	1 行，1116 次	約 2.4 ms	約 0.92 ms

替換後的 kernel 主要縮短了一行輸入的 decode 活化運算時間，加速比約為 2.6，decode 部分合計節省約 1.45 ms。prefill 的活化運算耗時基本相同，替換後反而多約 0.03 ms。軌跡中的這些活化運算與其他加速器工作順序執行。原 kernel 的活化運算總計約為 13.6 ms，佔約 851 ms 採集區間的 1.6%；保持其他工作不變，即使省去全部活化運算，也最多節省 13.6 ms。目前只縮短了 decode 部分，活化運算總時間從 13.6 ms 降到 12.2 ms，因此整個請求預計減少約 1.4 ms。

在客戶端交錯測量替換前後的請求，共得到 11 對結果。替換前後的首 token 時間均約 436 ms，完整請求中位數分別約為 817 ms、815 ms。對每輪計算「替換前用時減去替換後用時」，配對時間差的中位數約為 1.3 ms，約佔原請求耗時的 0.16%，與約 1.4 ms 的預期相符。圖 5-40 列出每輪差值，其中 9 對在替換後耗時縮短，2 對在替換後耗時增加。

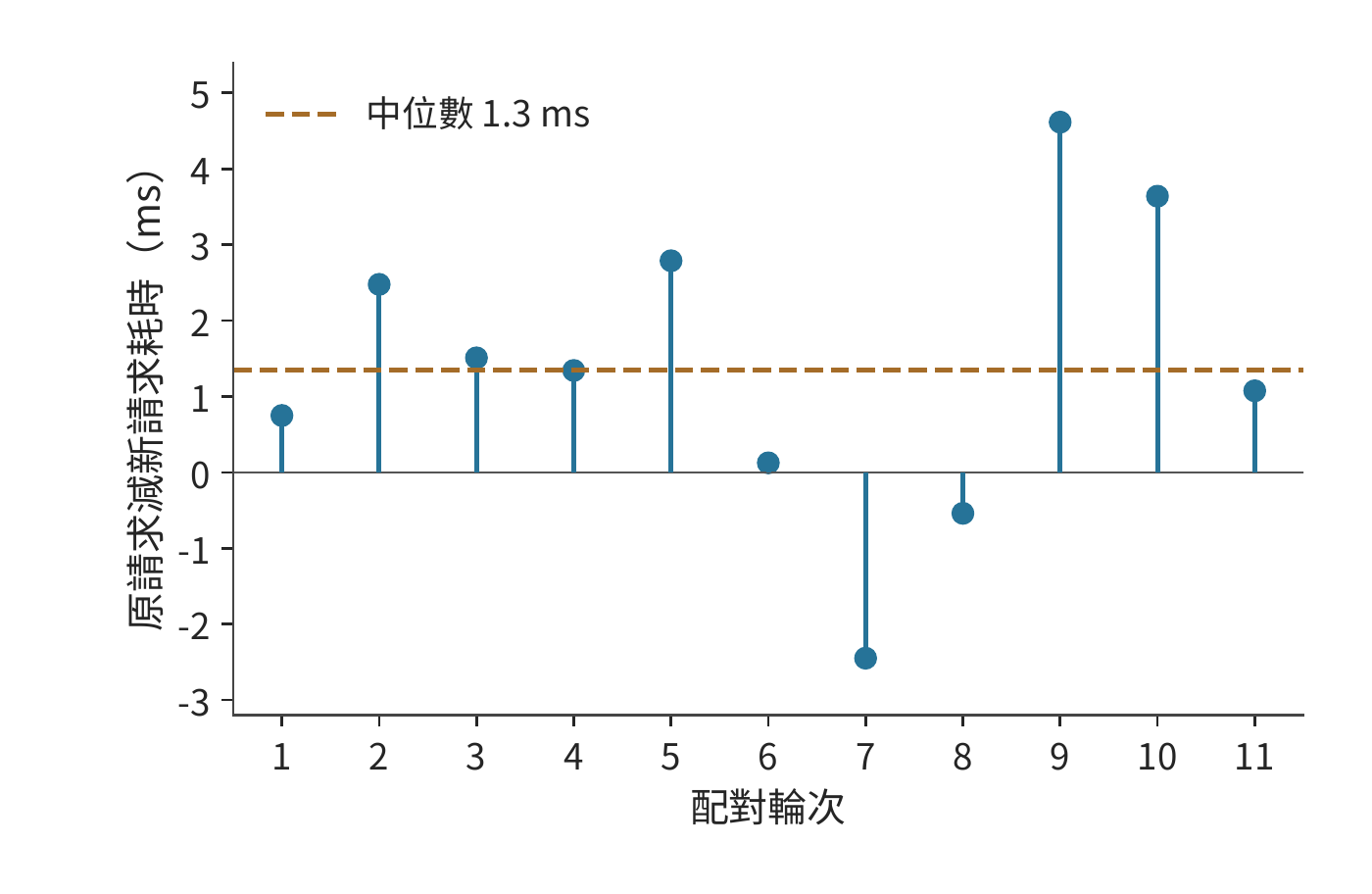

圖 5-40：同輪替換前的請求時間減去替換後的請求時間，正值表示替換後更快。RTX PRO 6000 上的 Qwen3-8B，7239 個 token 的輸入、強制 32 個 token 的輸出，併發 1，BF16、eager，關閉字首快取；11 對交錯計時，輪內順序隨機，期間有其他駐留服務。虛線為配對時間差的中位數約 1.3 ms。階段表來自單獨採集的效能分析記錄。

decode 的改進發生在首輸出之後，因此當前長輸入請求的首 token 時間仍由 prefill 中的計算與等待決定。輸出越長，一行輸入的活化運算重複執行的次數越多，單步節省的時間也就累積得越多。

分析完整請求時，首先統計各種形狀的呼叫次數，再計算每次呼叫節省的時間，最後根據依賴關係判斷這些節省能否縮短整個請求。這樣，就能把 kernel 的加速比、各階段的耗時和使用者實際等待的時間聯絡起來。

常見誤區

誤區：僅憑 kernel 數量判斷執行成本。 圖重放將 3 次 FFN 的主機提交從 18 次降到 3 次，加速器仍執行 18 個 kernel；融合才把加速器 kernel 減到 15 個。主機提交和加速器計算應分別沿各自的時間線解釋。

誤區：存取量最小的實作一定最快。 注意力的 K/V 塊從 64 行縮到 1 行，存取量減少 144 MiB，狀態更新次數卻增至約 41 倍。讀取、狀態更新與矩陣處理率共同構成執行成本。

誤區：增加緩衝就能提高吞吐率。 H100 一個 SM 上每塊搬移 1.29 μs、計算 0.28 μs，兩個槽已讓搬移器連續工作，四塊在 5.44 μs 完成。第三個槽不能讓搬移更快，加快計算也不行；要縮短時間，就要減少每塊搬移的位元組，或者提高頻寬。

誤區：穩態執行最快，總耗時就最短。 執行 70 組呼叫時，分桶約需 1.27 s，逐形狀特化約需 1.38 s。特化每組執行得更快，但節省的時間尚不足以抵消額外的準備開銷。

習題與配套實驗

以下題目沿本章算例逐步改變條件。先完成紙面推導，再用配套程式碼或執行記錄解釋差異；實驗入口保留原編號，設定、操作步驟和完整記錄見對應材料。

實驗 5-1 · 延伸：矩陣塊大小如何改變區域性儲存與讀取量

將例 5-3 的輸出塊改為 64×128，歸約塊仍為 32，求區域性儲存需求、A/W 各自的讀取次數與總存取量。與 64×64 方案相比，64×128 方案的有效頻寬至少要達到前者的多少，才能使訪存時間更短？再比較兩種迴圈次序的執行記錄，解釋連續存取如何影響處理率。⁵

實驗 5-2 · 核心：活化運算子融合能減少多少訪存與視訊記憶體佔用

對 G、U 各 24 MiB 的活化運算鏈，分別畫出三個運算子獨立執行和完全融合時，各張量的分配、使用與釋放順序，推導 156 MiB、60 MiB 的存取量，以及兩種方案的視訊記憶體佔用峰值。若融合實作每次增加 5 μs 固定開銷，介面頻寬取 RTX PRO 6000 的視訊記憶體頻寬 1792 GB/s，輸入行數至少達到多少時，融合節省的訪存時間才能超過這項開銷？再結合配套實驗結果，解釋存取量減少的比例與耗時縮短的比例之間的關係。⁷

實驗 5-3 · 延伸：分塊歸約與預取如何改變注意力計算和訪存

在例 5-6 的輸入中再加入一個元素，其分數為 \(\ln4\)、對應值為 5，更新 m、\(\ell\)、u，並與一次處理三個元素比較。保持注意力緩衝的總容量為 99 KB（101,376 bytes），從中額外劃出一個 b×d 的 BF16 預取槽，取 b=64，求新的最大 Q 行數、掃描次數與存取量。解釋預取緩衝為何會改變資料的重複讀取次數。¹¹

實驗 5-4 · 延伸：運算子融合會改變計算結果還是執行成本

在第 5.4.2 節的虛擬碼中，分別將 SiLU 移到 ko 迴圈內、刪除中間 BF16 舍入、將量化計算移入每個輸出列塊的迴圈。說明各自改變了數學運算、數值舍入還是執行成本，並給出一個可區分前後結果或存取量的輸入。¹⁶

實驗 5-5 · 延伸：分塊迴圈如何改變存取順序與臨時儲存

用塊號與塊內座標寫出 i-k-j 的分塊迴圈，標出輸入快取和累加器在程式中的建立、最後使用與釋放位置。再對照配套轉置程式採用兩種塊大小時的執行過程，比較存取連續性、同步操作和臨時資料量，並據此解釋執行時間的差異。¹⁷

實驗 5-6 · 延伸：輸入形狀的呼叫比例如何影響調優收益

採用例 5-9 的兩種輸入形狀，令形狀 A 的呼叫佔比分別為 1/2、2/3、9/10，計算原實作和新實作的平均時間。若根據形狀選擇實作，每次多花 1 μs，對 A 使用新實作、對 B 使用原實作，何時優於始終使用原實作？再根據配套搜尋記錄，統計搜尋的總耗時，並計算找到的實作在重複呼叫中能節省多少執行時間。¹⁸

實驗 5-7 · 延伸：特化需要重複執行多少次才有收益

畫出例 5-12 中準備與執行的完整時間線。將每組中小形狀的呼叫次數從 8 次改為 4 次，其他兩種形狀仍各呼叫一次。對三種方案兩兩比較，求各對方案總耗時相等時的重複次數。再假設兩個分桶對應的程式已編譯並快取，求準備時間改變後，各方案總耗時最短時對應的重複次數範圍。²⁴

實驗 5-8 · 核心：圖重放與運算子融合分別減少哪些開銷

閱讀圖 5-28，分別統計四種方式下的主機提交次數與加速器 kernel 數量。把例 5-11 換到 RTX 4090 上，複製頻寬取其視訊記憶體頻寬 1008 GB/s，求輸入資料增大到多少時，複製開銷恰好抵消圖重放節省的時間；再讓上游直接寫入圖緩衝，分別在輸入大小為 2 MiB 和 16 MiB 時，比較普通提交與圖重放的完成時間。²⁵

實驗 5-9 · 核心：kernel 加速如何改變請求耗時與關鍵路徑

根據配套的 11 對請求記錄，先計算每對請求的耗時差，再取這些差值的中位數。解釋它與分別取兩組請求耗時的中位數後再相減有何區別。採用本章綜合案例的條件，保持 prefill 不變，把 decode 步數從 31 增至 127，假設每步節省的時間不變，估算活化運算總共能節省多少時間。再將圖 5-38 中 A 的執行時間逐步縮短，求完整請求時間不再隨之縮短時 A 的執行時間。²⁸

歷史與進一步閱讀

Halide 將演算法與排程分離，使分塊、重排和計算位置成為程式設計師可組合的動作；TVM 將張量計算、後端生成與自動調優聯結起來；AKG 則將多面體排程、分層融合與片上儲存安排結合，用於神經處理器程式碼生成。沿三者的原始材料閱讀，可以進一步追蹤表達方式如何影響編譯器能夠自動完成的變換。¹⁴¹²

FPGA 是可設定邏輯元件，高層次綜合（HLS）將較高層程式轉換為硬體資料通路。筆者早期的 FPGA／HLS 工作，也經歷過從介面封裝轉向程式碼變換的過程：為了形成所需流水，必須識別原語和讀寫依賴，改變生成的資料通路。這段經歷說明，研究重點從簡化程式設計轉向了改進執行方式。

運算子編排最佳化系統 Korch 提供了另一個有啟發性的例子：其中一個歷史案例裡，子圖原本由三個 kernel 執行，合計耗時約 91 μs；調整為四個 kernel 後，合計耗時約 69 μs。重新拆分和組合運算子縮短了加速器執行時間，足以抵消額外的 kernel launch 和資料傳遞開銷。¹³ 這一方向與本章的融合反例一起，說明了最佳化應比較整個計算過程的開銷。

本章小結

本章從一次矩陣投影出發，討論了儲存存取、運算子融合、編譯與執行時，最後分析完整請求。各節反覆使用了三個基本判斷。

第一，複用需要空間。更大的輸出 tile 讓同一輸入參與更多乘加，也需要更多累加儲存；保留量化結果讓多個列塊讀取位寬更低的資料，也需要中間儲存。判斷這部分儲存是否值得，應看它能減少多少重讀或重算。在 SM 上，這份空間還決定能駐留多少執行緒塊，從而決定有多少在途訪存請求可以隱藏延遲。

第二，資料依賴決定計算順序。逐元素運算可以在一個位置的輸入準備好後直接完成，歸約則要儲存部分和或線上統計。編譯器根據依賴移動計算位置，執行時透過事件確認資料是否就緒、緩衝區能否釋放。融合和流水都以這些依賴關係為基礎。

第三，總時間取決於各項工作的執行順序。頻寬決定傳輸一批資料需要多久，較慢階段決定流水線中相鄰兩塊的完成間隔，複用次數決定後續節省的執行時間能否抵消首次準備時間，關鍵路徑決定區域性改進能否縮短請求。因此，既要計算減少了多少工作，也要確定這些工作原本是否影響了最終完成時間。

下一章將這些關係推廣到多個加速器。一片結果何時就緒、誰需要讀取、要儲存多久，將決定通訊何時開始以及兩端需要多少緩衝。

---

1. 固定 Qwen3-8B 設定；模型運算子與實作。 ↩

2. 分塊容量與資料複用，含迴圈計數、Orojenesis 選讀與 bank 對映。 ↩

3. 切成幾段與合併次序的浮點復算。教學用的這一行由給定公式生成後舍入到 BF16，不是採集到的活化值；每個平方在 FP32 中都精確，各條路徑的差別只來自加法次序。精確值用有理數算得，只作比較基準；列舉合併次序覆蓋原子加可能出現的先後，不代表某個後端的實際分佈。 ↩

4. RMSNorm 三階段拆分計算。輸入和 gamma 為 BF16，gamma 每行讀取；一組一行保留輸入，三階段方案在應用階段重讀輸入。 ↩

5. 實驗 5-1、GPU 分塊、歸約拆分。 ↩↩

6. 固定 scale 融合與張量生命週期。 ↩

7. 實驗 5-2 的原始條件、資料與分析。RTX PRO 6000、共享 GPU、熱快取與圖重放；原始中位數為 14.20／7.68 μs，僅測活化運算子鏈。 ↩↩

8. 流式順序與緩衝預算；主機搬移與緩衝區佔用時間。 ↩↩

9. 注意力分塊與線上狀態；99 KB 緩衝下的塊大小與存取量。容量模型採用單頭、無掩碼、K/V 複用輸入槽和 S/P 複用臨時槽；每個執行緒塊 99 KB 的共享記憶體上限取自 CUDA 程式設計指南的計算能力表（計算能力 12.x 列）。 ↩

10. FlashAttention、FlashAttention-2、FlashAttention-3。 ↩↩↩↩

11. 實驗 5-3。RTX PRO 6000 熱快取單頭對照：2.64 ms／79.5 μs；新增分配峰值約 848／22.2 MiB，包括各後端分配的臨時量。 ↩↩

12. Zhao 等，2021，AKG: Automatic Kernel Generation for Neural Processing Units using Polyhedral Transformations。 ↩↩

13. Korch 的編排案例：論文 V100／FP32 子圖，三 kernel 為 38.7、24.2、28.2 μs，四 kernel 為 7.6、18.4、7.5、35.7 μs。 ↩

14. TVM、TensorIR。 ↩↩

15. 融合合法性、FP8 舍入和量化投影；RedFuser 後端閱讀。444／620 MiB 計數包括 A、W 與輸出；行 scale 的輔助讀寫另見配套計算。 ↩↩

16. 實驗 5-4 的編譯、舍入與執行差異、DeepSeek V4-Flash 專家子鏈。 ↩↩

17. 實驗 5-5 的生成程式碼與轉置對照。 ↩↩

18. 實驗 5-6 的搜尋與測量記錄；評測與部署計算。已記錄兩輪共 12 次 Agent 呼叫，未產生新的更快實作。 ↩↩

19. 主機時間線調研；設定流水與圖執行。 ↩

20. vLLM v0.6.0 釋出公告歸檔；收益歸因的辨析見 token 成本調研 第 8.2 節。公告的吞吐在請求同時到達、--num-scheduler-steps 10 的條件下測得，2.7 倍是三項改動的合計收益，不能全部歸於 GIL；多步排程在低負載下可能延長首個 token 的等待。 ↩

21. 執行方式與回饋、框架演進及token 成本調研 第 7—8 節。 ↩

22. 圖重放的小輸入複製、大輸入複製與圖執行取捨。複製頻寬按源讀加目標寫的介面流量定義。 ↩

23. FlashInfer 計劃複用實測。 ↩

24. 形狀特化的完整輸入與交點。 ↩↩

25. 實驗 5-8與軌跡分析 JSON。 ↩↩

26. 裝置任務組織與 MPK；八塊任務計算。投影按 RTX PRO 6000 的 BF16 稠密峰值 503.8 TFLOP/s 推得，活化運算按 1792 GB/s 視訊記憶體頻寬與每元素 4 bytes 讀寫（448 G 元素/s）推得，兩項取自硬體表；獨立資源、任務開銷和緩衝條件採用例中設定。 ↩

27. 請求關鍵路徑教學計算、爭用情景。 ↩

28. 實驗 5-9 的 kernel 實作、執行記錄與 11 對請求。vLLM 0.23，替換後的 kernel 採用 block256／4-warps 排程，11 對輸出 token 一致。客戶端中位數為 816.640／815.406 ms，配對時間差的中位數 1.343 ms，首 token 中位數 435.674／436.353 ms。單獨採集的效能分析記錄中，prefill 為 11.218659／11.244366 ms，decode 為 2.369803／0.920376 ms。原 kernel 耗時 13.588462 ms，替換後 12.164742 ms，採集區間 850.848989 ms；各熱點與其他觀測 GPU 工作的時間交集為零。 ↩↩

29. SM 駐留、延遲隱藏與 MMA 指令數、累加器放入暫存器、延遲 1000 ns 與每 warp 2 條載入。SM 限制取自 CUDA 程式設計指南的計算能力表（計算能力 9.0 列）與 Hopper 調優指南，佔用率定義取自程式設計指南的 kernel 編寫一節，非同步複製、柵欄、warp 分工與 swizzle 取自非同步資料複製一節，3.35 TB/s 取自 H100 產品頁，132 個 SM 與 BF16 稠密矩陣峰值 989.4 TFLOP/s 取自 H100 架構白皮書（表 3）。每執行緒暫存器數、視訊記憶體延遲、每 warp 未完成載入數與載入寬度、MMA 指令形狀是本節選定的取值。 ↩

30. CUDA 執行模型；CUDA Runtime API 的同步語義；CUDA stream 管理與event 管理；PyTorch 鎖頁記憶體與非同步複製教程。主機複製與緩衝複用另見本章引用的本地計算材料。 ↩↩

31. DeepSeek V4.1 官方技術報告，第 1、2、3 節與第 6 節；跨章會話的固定條件與復算。 ↩

32. RTX PRO 6000 Blackwell 工作站版規格列出系統介面為 PCIe 5.0 x16；NVIDIA H100 規格給出 PCIe Gen5 x16 為 128 GB/s，是收發兩個方向的合計，每個方向 64 GB/s。 ↩

33. RTX PRO 6000 Blackwell 為 SM120 架構（見實驗 5-2 的執行環境），即計算能力 12.0；CUDA 程式設計指南的計算能力表給出該列每個 SM 的共享記憶體上限 100 KB、每個執行緒塊上限 99 KB，兩者之差即每塊的 1 KiB 預留。 ↩
